15

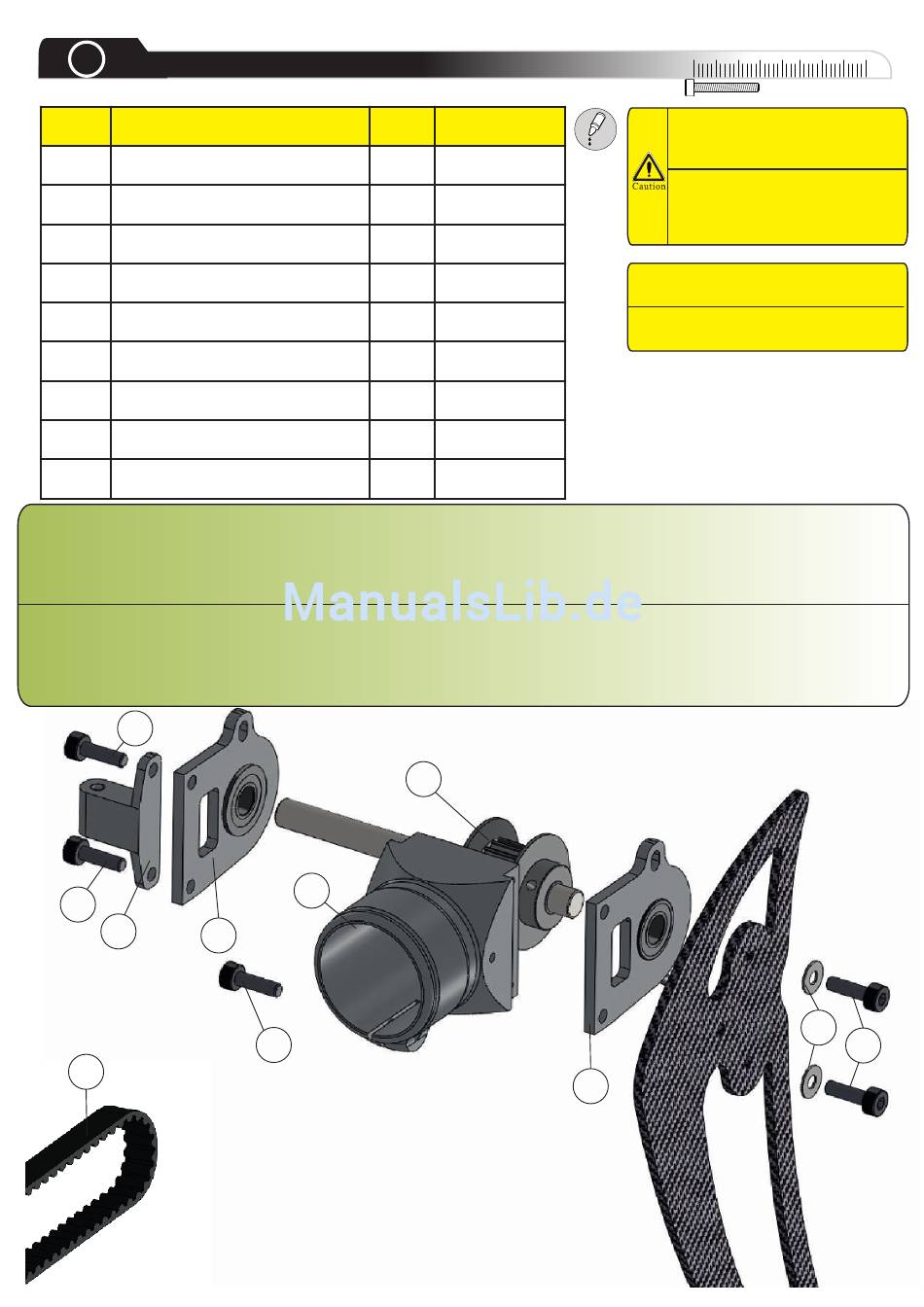

Tail Case 2
Pos.
Description
1
Tail Case Center
2
Parts from Step 13
3
Parts from Step 14
4
Cap Head Bolt M3 x 10
5
Washer 3.2 x 7.4 x 0.8 mm
6
Cap Head Bolt M3 x 8
7
Metal Tail Hinge
8
Tailbelt 3M 1800 Bando
9
Tail fin
Loop tail belt (8) around pulley (3) and slide belt through tail case center (1). Note orientation of tail case sides/bearings in
drawing below. Slide right tail side frame (2) onto long end of tail rotor shaft with flange of bearing facing pulley . Mount tail
hinge (7) and side frame (2) to metal to tail case center (1) using two bolts (4) . Slide left tail side frame onto short end of tail
rotor shaft with the flange of bearing facing to pulley . Pass the two bolts (4) though the two washers (5), then through tail fin
(9), and into the tail case side frame. Tighten securely.
Umschlingen Sie das Riemenrad (3) mit dem Heckriemen (8) und führen Sie diesen durch das Heckgehäuse-Zentralstück (1).
Schieben Sie ein Seitenteil (2) mit dem Flansch des Lagers voraus auf die lange Seite der Welle. Befestigen Sie das Seitenteil
mit dem Umlenkarmträger (7) am Heckgehäuse-Zentralstück (1). Benutzen Sie hierfür Schrauben (4). Das zweite Seitenteil wird
ebenfalls mit dem Flansch voraus auf die Welle geschoben, befestigen Sie dieses mit der Heckfinne (9) den Scheiben (5) und
den Schrauben (4).
4
4
7
8
Qty.
1
2
6
Part number
1
10-0006
2
1
4
80-0310
2
82-327408
1
1
09-7079N
1
98-1800B
1
14-0011
3
0
10
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
2
20
30
40
5
4
