Counter Bearing Block
Pos.
Description
1
Cap Socket Bolt M3 x 6
2
Cap Socket Bolt M3 x 30
3
Bearing 6 x 13 x 5 mm
4
Washer 3.2 x 7 x 0.8
5
Counter-bearing Block
6
Button -head Bolt M2.5 x 5

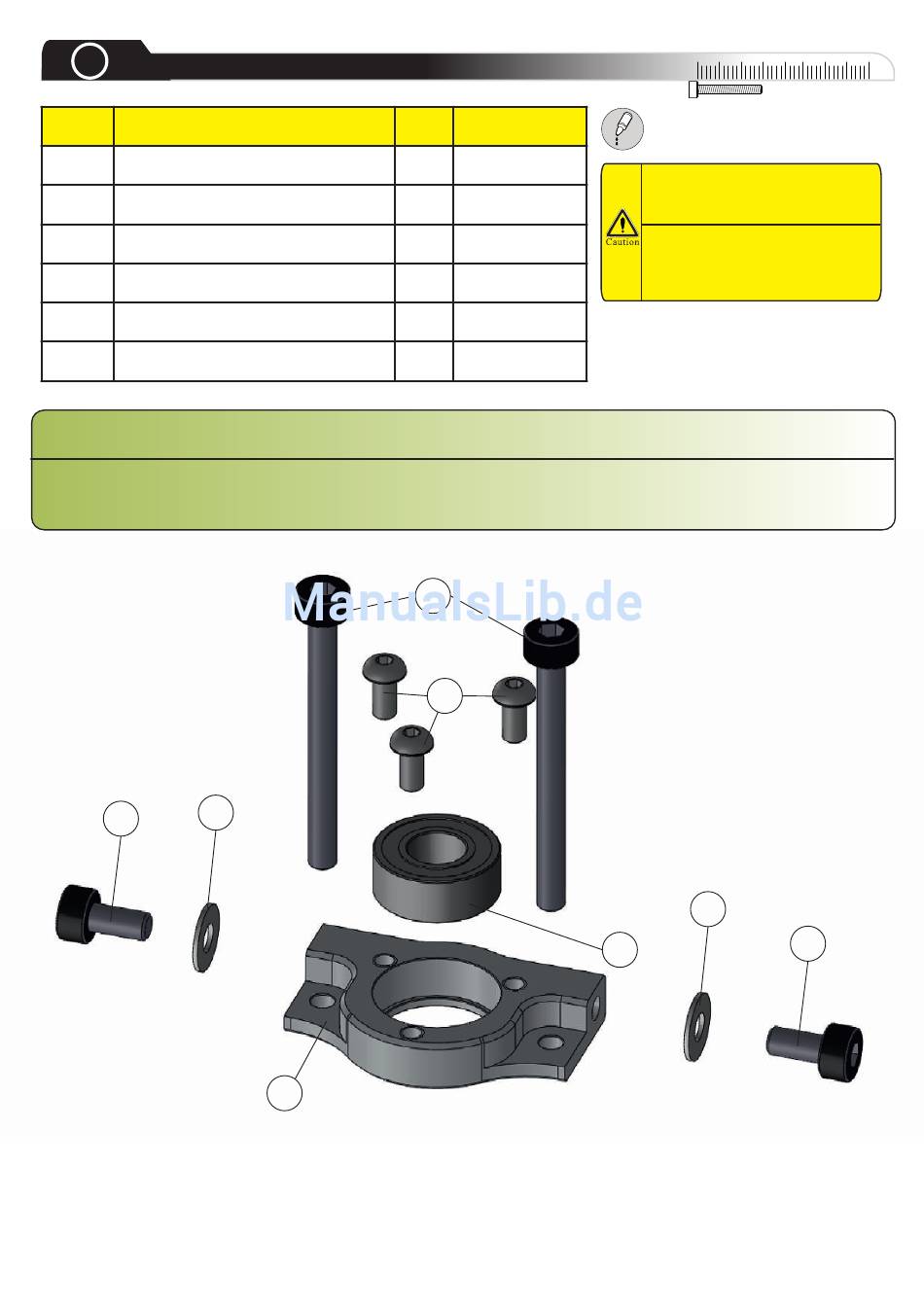

Press bearing (3) into the counter-bearing block (5) and secure with bolts (6). Attach two bolts (1) without loctite, but with
washers (4), to the counter-bearing block (5). Slide bolts (2) into holes.
Pressen Sie zunächst das Kugellager (3) in den Gegenlagerblock (5). Sichern Sie es mit den drei Schrauben (6). Schrauben
Sie die beiden Schrauben (1) mit den Scheiben (4) zunächst ohne Schraubensicherung in den Gegenlagerblock (5).
Anschließend werden die beiden Schrauben (2) durch die Löcher im Gegenlagerblock geschoben.
1
4
5
Qty.
Part number
2
80-0306
2
80-0330
1
60-6135
2
82-3708
1
14-2016
3
79-2505
2
6
0
10
20
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
