16
Idler
Pos.
Description
1
Tail Guide Wheel Collar
2
Bearing 3 x 6 x 2 mm
3
Spacer Tail Guide Wheel
4
Tail Guide Wheel
5
Nylock Nut M3
6
Washer 3.2 x 7 x 0.8 mm
7
Cap Head Bolt M3 x 38

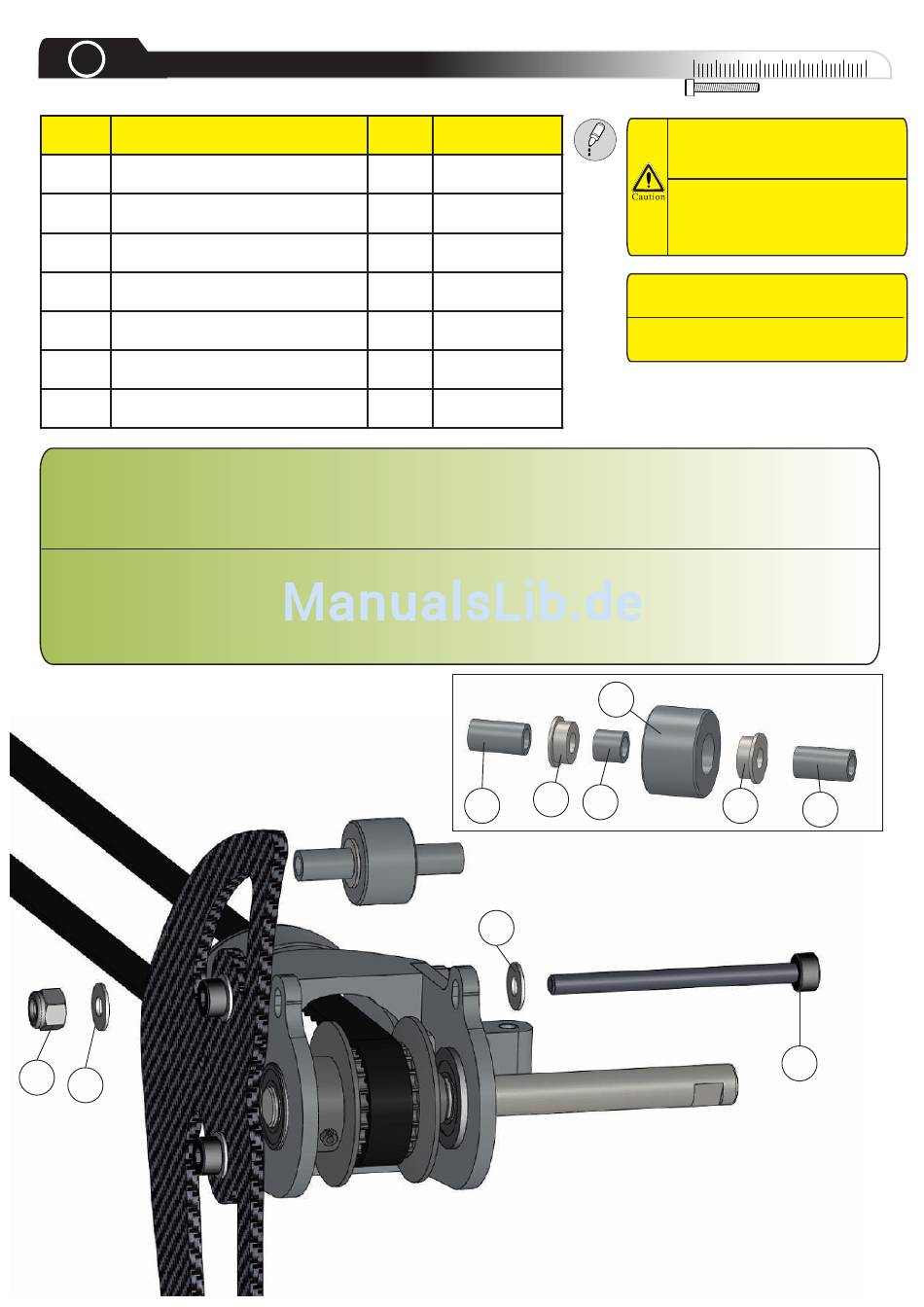

Press one bearing (2) into tail guide wheel (4). Insert brass spacer (3) into guide wheel, then press in second bearing.
Slide washer (6) onto bolt (7), then slide the bolt through the elongated hole in the right tail case sideframe. Slide bolt
through spacer (1), then guide wheel assembly. Continue sliding bolt through second spacer (1), then left tail case side
frame. Place washer (6) over bolt and install nylock nut (5).
a gap of approximately .2 mm between tail guide wheel and belt.
Zunächst werden die Lager (2) mit dem Spacer (3) mit der Andruckrolle vormontiert. Schieben Sie nun die Scheibe (6)
auf die Schraube (7). Nun wird die Schraube (7) durch das Langloch des Heckgehäuse-Seitenteils geführt.
Nacheinander Wird nun ein Abstandshalter (1) die vormontierte Andruckrolle (4) und wieder ein Abstandshalter (1)
aufgezogen.
Jetzt wird die Schraube mit einer Scheibe (6) und der Stoppmutter (5) gesichert und zwar so, dass
zwischen Riemen und Andruckrolle ein Spalt von etwa 0.2mm bleibt!
5
6
Qty.
Part number
2
09-7066
2
61-3062
1
09-7067
1
09-7065
1
91-0003
2
82-3708
1
80-0338
Tighten the nylock nut securely. Note: There should be
2
1
6
0
10
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Preassembled at factory.
Bereits vormontiert.
