1
49
Landing Gear 2
Pos.
Description
1
Parts from Step 48
2
Skids
3
Set Screw M3 x 5
4
Skid Stopper
5
Cap

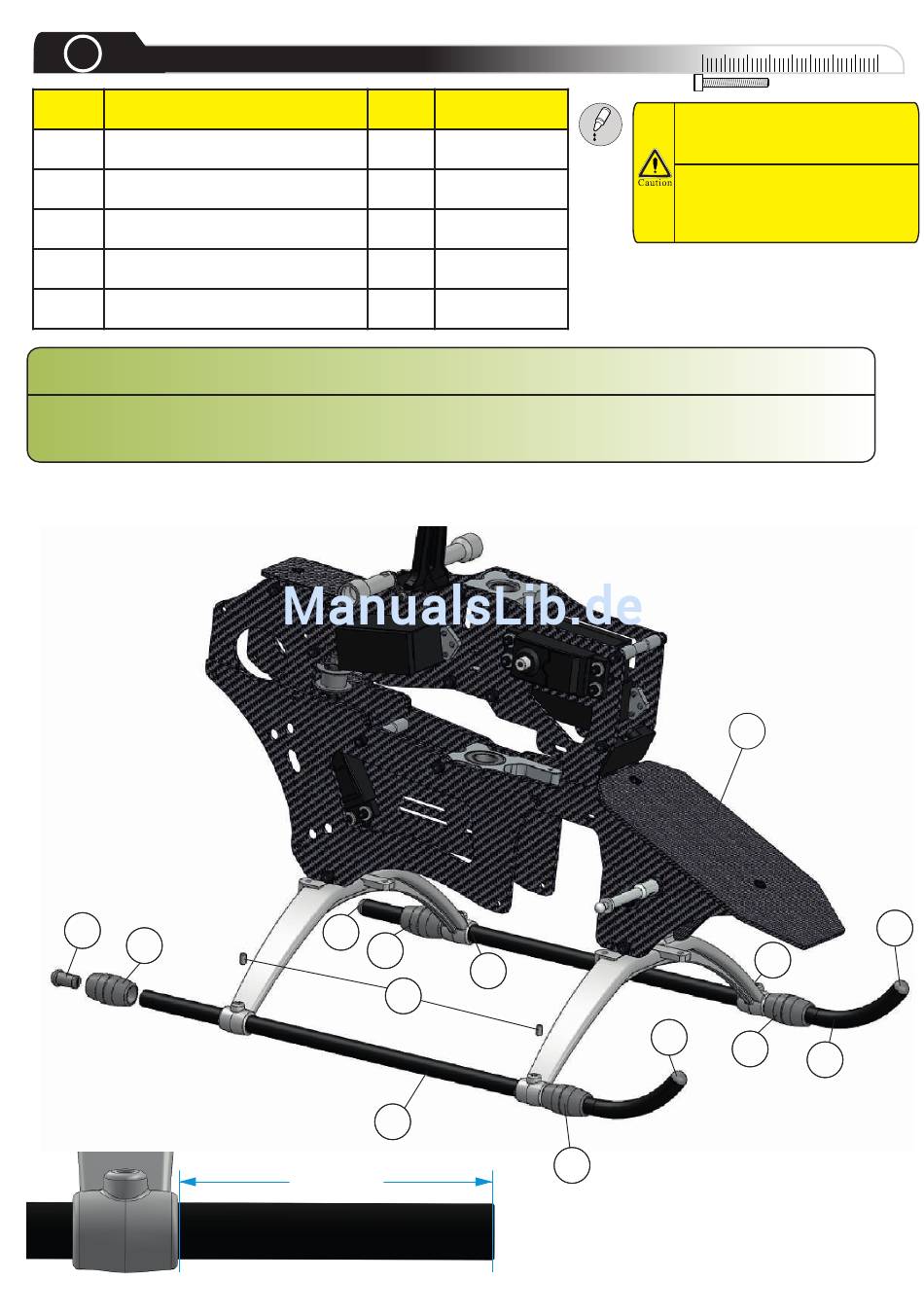

Mount two front skid stoppers (4) to skids (2). Press skids (2) through holes in struts. Skids should protrude 42 mm
from rear of strut. Install four set screws (3), rear skid stoppers (4), and all four caps (5).
Montieren Sie zunächst die vorderen Kufenstopper (4) auf die Kufenrohre (2). Pressen Sie diese durch die Löcher in
den Kufenbügeln. Stellen Sie den Abstand von 42mm ein (siehe unten) und sichern Sie diesen, indem Sie die
Stiftschrauben (3) anziehen. Zum Schluss werden noch die hinteren Kufenstopper (4) und die Endkappen (5) montiert.
5
4
Qty.
Part number
1
2
02-0821
4
81-0305
4
02-0821C
4
02-0822
5
4
3
2 2
42mm
3
4
0
10
20
30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
1
3
5
4
2 2
40
5
