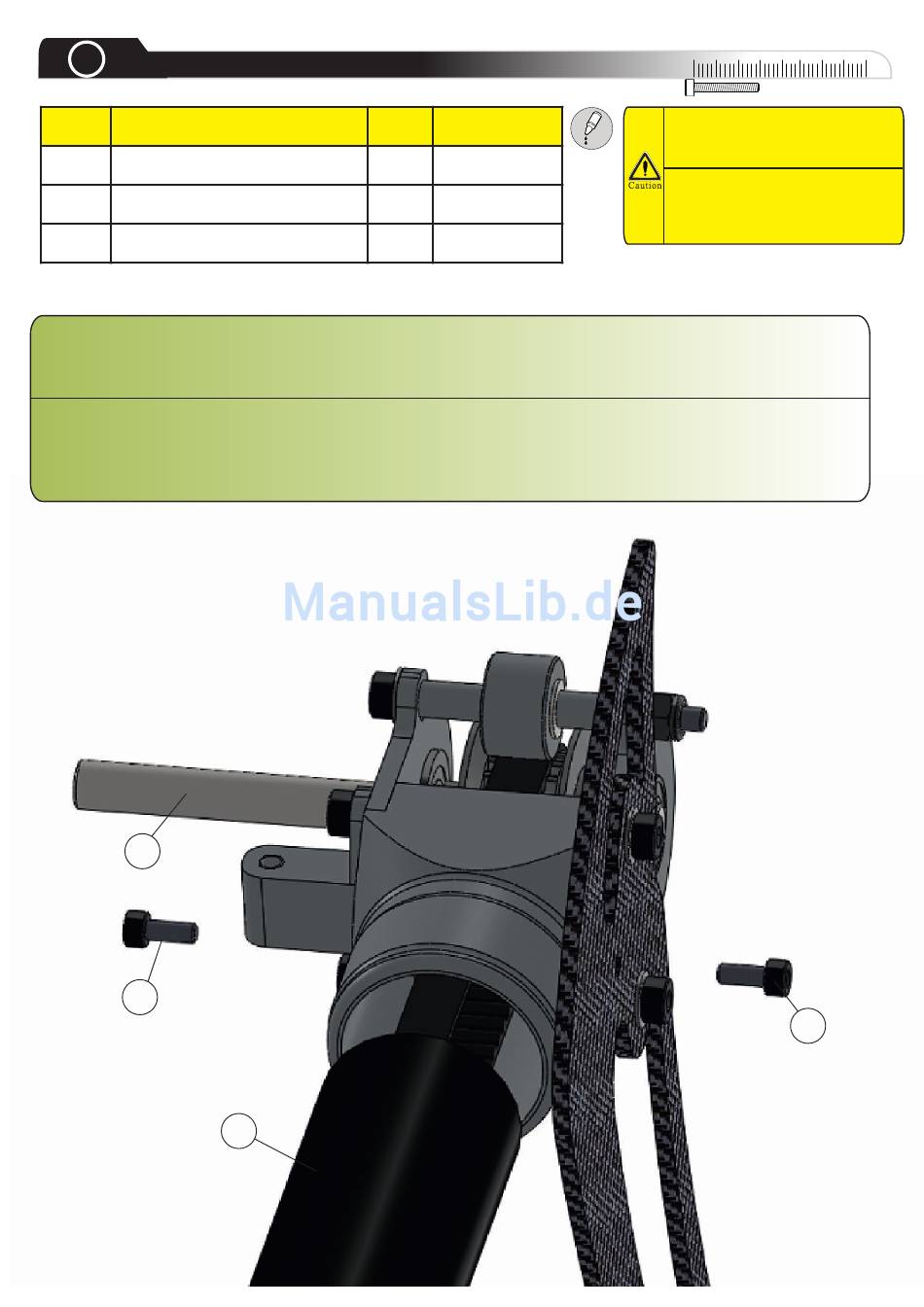

Tail Case 3
Pos.
Description
1
Tail Boom 710 mm
2
Parts from Step 16
3
Cap Head Bolt M2.5 x 6
Remove two M2.5 bolts (3) from tail case. Feed belt all the way into tail boom. Insert the boom into the tail case until
boom seats firmly against ridge inside tail case. Align boom with tail case so that the words Compass on either side of
the boom are level. Tighten tail case clamping bolt. Then install and tighten two M2.5 bolts (3) until the heads are fully
seated. The bolts should pierce boom when tightened.
Ziehen Sie den Heckriemen durch das Heckrohr (1). Entfernen Sie zunächst die beiden M2.5 Schrauben (3) komplett
und öffnen Sie die Klemme des Heckrotorgehäuse-Zentralstücks. Nun wird das Heckrohr komplett in das Zentralstück
eingeführt und das Compass Logo auf dem Heckrohr so ausgemittelt das es in einer perfekten Seitenansichtsposition
steht. Nun wird die Klemme angezogen und die beiden M2.5 Schrauben (3) werden eingedreht. Keine Sorge die
Schrauben schneiden sich ihren Weg durch das Heckrohr.
2
3
Qty.
1
1
2
1
Part number
14-2011
98-1062
80-2506
0
10
20
30
Use medium threadlock on all
screws threaded into metal
parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
3
