Dynacord CMS3 Bedienungsanleitung

Beschreibung

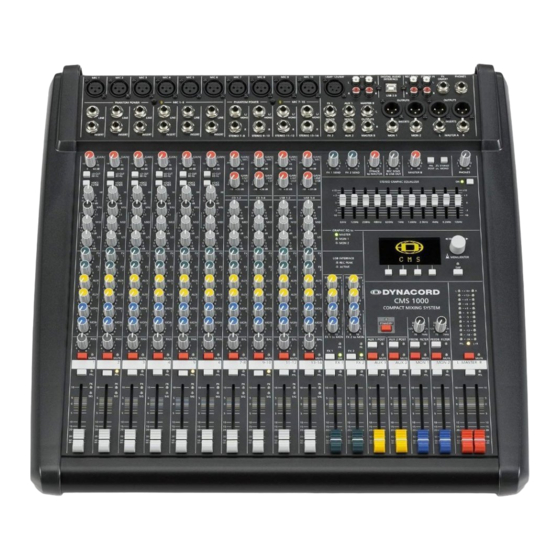

Die Compact Mixing Systeme CMS 1000-3, CMS 1600-3 und
CMS 2200-3 sind professionelle Mischpulte die aufgrund
der vielen integrierten Features, wie Equalizer und Effekt-
geräte, eine optimierte
schiedlichste Einsatzgebiete darstellen. Die CMS-Pulte von
DYNACORD können äußerst zeitsparend und einfach
aufgebaut werden, da komplizierte Rack-Konfiguration und
störanfällige Verkabelung mehrerer Einzelgeräte entfallen.
Durch die ergonomische Pultform und die übersichtliche,
strukturierte Anordnung der Bedienteile haben Sie immer
alles im Blick und können schnell und problemlos auf jedes
Bedienelement zugreifen. Auch beim Transport des CMS
werden Sie bald seine Vorzüge zu schätzen wissen. Der
ergonomisch im Deckel (optional) integrierte Griff sowie
das geringe Gewicht erlauben Ihnen einen problemlosen
Transport des Gerätes, wobei alle empfindlichen Teile wie
Knöpfe und Regler sicher abgedeckt sind. Sollten Sie
jedoch Ihr CMS lieber im Rack oder Einbautisch platzieren,
kein Problem: die Kunststoffseitenteile können einfach
durch Metall-Rackwinkel ersetzt werden. Mit seiner großen
Anzahl von Funktionen, der hohen Dynamik, seinem rausch-
armen Design, dem 24bit-Dual-Stereo-Effektteil und nicht
zuletzt dem 4-Kanal USB 2.0 Audio-Interface ist das CMS
universell einsetzbar.
Part Number
CMS 1000-3 10 channel Compact Mixing System (6 x Mic/Line + 4 x Mic/Stereo-Line)
CMS 1600-3 16 channel Compact Mixing System (12 x Mic/Line + 4 x Mic/Stereo-Line)
CMS 2200-3 22 channel Compact Mixing System (18 x Mic/Line + 4 x Mic/Stereo-Line)
Inhalt
1 x CMS
1 x Bedienungsanleitung
1 x Netzkabel (2 Meter)
1 x Garantiekarte mit Sicherheitshinweisen
1 x DVD mit USB-Treiber, Dokumentation, Software,...
Property
Channels (Mono + Stereo)
Auxiliarys (MON, FX, AUX)
MIC GAIN (Mono / Stereo)
LINE/CD/USB GAIN (Stereo)
THD, at 1 kHz, MBW = 80 kHz
MIC input to Master A L/R outputs, +16 dBu, typical
Frequency Response, -3 dB, ref. 1 kHz, any input to any Mixer output
Crosstalk, 1 kHz
Fader and FX/AUX/MON-Send attenuation
Channel to Channel
Bosch Sicherheitssysteme GmbH • Sachsenring 60 • 94315 Straubing • Telefon (09421) 706-0 • Telefax (09421) 706-265
Subject to change without prior notice. Printed in Germany
Komplettlösung für unter-
CMS 1000
Technische Informationen
Engineering Data Sheet
3
CMS
COMPACT MIXING SYSTEM
Description
Because of their comprehensive set of integrated features –
like equalizer and effects units – the Compact Mixing Sys-
tems CMS 1000-3, CMS 1600-3 and CMS 2200-3 are profes-
sional mixers offering an optimized all-in-one solution for
basically any application. DYNACORD CMS consoles are
quickly set up. Complicated rack configuration and interfer-
ence-prone wiring of several single components cease to
apply. The mixer's ergonomic console shape and clearly
structured controls provide perfect overview for instant
access at all times. Also during the transport you will
quickly learn to appreciate the CMS's superiority: recessed
handles on the sides, compact dimensions and low weight,
plus the sturdy cover (optional) that protects the controls
from being damaged. However, if you would rather like to
install your CMS 1000-3 in a 19" rack shelf, no problem. The
only thing you have to do is to replace the plastic side pan-
els by a pair of metal rack mount ears. Through its multiple
functions, its high dynamic capacity, and extremely low-
noise design in combination with its 24-bit Dual-Stereo
effect unit and the DIGITAL AUDIO INTERFACE, the CMS is
best equipped for universal use.
Contents
1 x CMS
1 x Owner's manual
1 x Mains cord (2 meters)
1 x Warranty certificate including safety instructions
1 x DVD with USB driver, documentation, software,...
CMS 1600
6 + 4 12 + 4
2 Pre, 2 Post, 2 Pre/Post switchable
0 to +60 dB / +10 to +60 dB
-10 to +20 dB
< 0.005%
15 Hz to 70 kHz
> 85 dB
< -80 dB
Vs 02 03-May-11
DC-CMS1000-3-UNIV
DC-CMS1600-3-UNIV
DC-CMS2200-3-UNIV
CMS 2200
18 + 4
F01U138112
