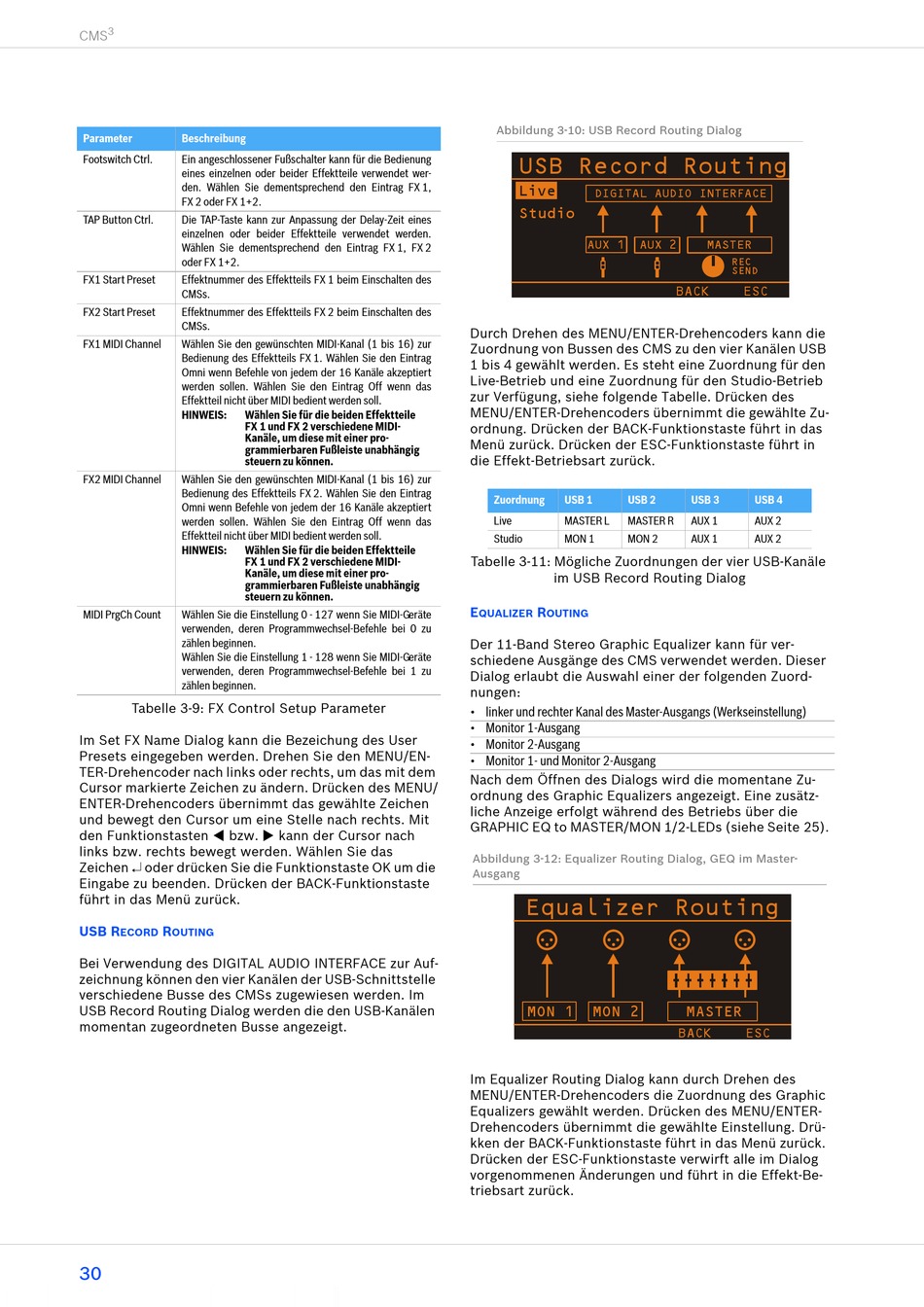

Footswitch Ctrl.
Ein angeschlossener Fußschalter kann für die Bedienung
eines einzelnen oder beider Effektteile verwendet wer-
den. Wählen Sie dementsprechend den Eintrag FX 1,
FX 2 oder FX 1+2.
TAP Button Ctrl.
Die TAP-Taste kann zur Anpassung der Delay-Zeit eines
einzelnen oder beider Effektteile verwendet werden.
Wählen Sie dementsprechend den Eintrag FX 1, FX 2
oder FX 1+2.
FX1 Start Preset
Effektnummer des Effektteils FX 1 beim Einschalten des
CMSs.
FX2 Start Preset
Effektnummer des Effektteils FX 2 beim Einschalten des
CMSs.
FX1 MIDI Channel
Wählen Sie den gewünschten MIDI-Kanal (1 bis 16) zur
Bedienung des Effektteils FX 1. Wählen Sie den Eintrag
Omni wenn Befehle von jedem der 16 Kanäle akzeptiert
werden sollen. Wählen Sie den Eintrag Off wenn das
Effektteil nicht über MIDI bedient werden soll.
HINWEIS:
Wählen Sie für die beiden Effektteile
FX 1 und FX 2 verschiedene MIDI-
Kanäle, um diese mit einer pro-
grammierbaren Fußleiste unabhängig
steuern zu können.
FX2 MIDI Channel
Wählen Sie den gewünschten MIDI-Kanal (1 bis 16) zur
Bedienung des Effektteils FX 2. Wählen Sie den Eintrag
Omni wenn Befehle von jedem der 16 Kanäle akzeptiert
werden sollen. Wählen Sie den Eintrag Off wenn das
Effektteil nicht über MIDI bedient werden soll.
HINWEIS:
Wählen Sie für die beiden Effektteile
FX 1 und FX 2 verschiedene MIDI-
Kanäle, um diese mit einer pro-
grammierbaren Fußleiste unabhängig
steuern zu können.
MIDI PrgCh Count
Wählen Sie die Einstellung 0 - 127 wenn Sie MIDI-Geräte
verwenden, deren Programmwechsel-Befehle bei 0 zu
zählen beginnen.
Wählen Sie die Einstellung 1 - 128 wenn Sie MIDI-Geräte
verwenden, deren Programmwechsel-Befehle bei 1 zu
zählen beginnen.
Tabelle 3-9: FX Control Setup Parameter
Im Set FX Name Dialog kann die Bezeichung des User
Presets eingegeben werden. Drehen Sie den MENU/EN-
TER-Drehencoder nach links oder rechts, um das mit dem
Cursor markierte Zeichen zu ändern. Drücken des MENU/
ENTER-Drehencoders übernimmt das gewählte Zeichen
und bewegt den Cursor um eine Stelle nach rechts. Mit
den Funktionstasten
bzw.
links bzw. rechts bewegt werden. Wählen Sie das
Zeichen
oder drücken Sie die Funktionstaste OK um die
Eingabe zu beenden. Drücken der BACK-Funktionstaste
führt in das Menü zurück.
USB R
R
ECORD
OUTING
Bei Verwendung des DIGITAL AUDIO INTERFACE zur Auf-
zeichnung können den vier Kanälen der USB-Schnittstelle
verschiedene Busse des CMSs zugewiesen werden. Im
USB Record Routing Dialog werden die den USB-Kanälen
momentan zugeordneten Busse angezeigt.
30
kann der Cursor nach
Abbildung 3-10: USB Record Routing Dialog
USB Record Routing
Live
DIGITAL AUDIO INTERFACE
Studio
AUX 1
AUX 2
Durch Drehen des MENU/ENTER-Drehencoders kann die
Zuordnung von Bussen des CMS zu den vier Kanälen USB
1 bis 4 gewählt werden. Es steht eine Zuordnung für den
Live-Betrieb und eine Zuordnung für den Studio-Betrieb
zur Verfügung, siehe folgende Tabelle. Drücken des
MENU/ENTER-Drehencoders übernimmt die gewählte Zu-
ordnung. Drücken der BACK-Funktionstaste führt in das
Menü zurück. Drücken der ESC-Funktionstaste führt in
die Effekt-Betriebsart zurück.
Zuordnung
USB 1
USB 2
Live
MASTER L
MASTER R
Studio
MON 1
MON 2
Tabelle 3-11: Mögliche Zuordnungen der vier USB-Kanäle
im USB Record Routing Dialog
E
R
QUALIZER
OUTING
Der 11-Band Stereo Graphic Equalizer kann für ver-
schiedene Ausgänge des CMS verwendet werden. Dieser
Dialog erlaubt die Auswahl einer der folgenden Zuord-
nungen:
• linker und rechter Kanal des Master-Ausgangs (Werkseinstellung)
• Monitor 1-Ausgang
• Monitor 2-Ausgang
• Monitor 1- und Monitor 2-Ausgang
Nach dem Öffnen des Dialogs wird die momentane Zu-
ordnung des Graphic Equalizers angezeigt. Eine zusätz-
liche Anzeige erfolgt während des Betriebs über die
GRAPHIC EQ to MASTER/MON 1/2-LEDs (siehe Seite 25).
Abbildung 3-12: Equalizer Routing Dialog, GEQ im Master-
Ausgang
Equalizer Routing
MON 1
MON 2
Im Equalizer Routing Dialog kann durch Drehen des
MENU/ENTER-Drehencoders die Zuordnung des Graphic
Equalizers gewählt werden. Drücken des MENU/ENTER-
Drehencoders übernimmt die gewählte Einstellung. Drü-
kken der BACK-Funktionstaste führt in das Menü zurück.
Drücken der ESC-Funktionstaste verwirft alle im Dialog
vorgenommenen Änderungen und führt in die Effekt-Be-
triebsart zurück.
MASTER
REC
SEND
BACK
ESC
USB 3
USB 4
AUX 1
AUX 2
AUX 1
AUX 2
MASTER
BACK
ESC
