Dynacord CMS3 Bedienungsanleitung Seite 26

3
CMS
Effekt-Betriebsart
Das Display zeigt in der Effekt-Betriebsart die aktuell eingestellte Programmnummer des jeweiligen Effektteils an. Mit
den vier Tasten unter dem Display werden die Effektprogramme angewählt. Weitere Informationen finden Sie im
Abschnitt "Effekt-Betriebsart" auf Seite 28.
Menü-Betriebsart
Durch Drücken des MENU/ENTER-Drehencoders wechselt die Anzeige von der Effekt-Betriebsart in die Menü-Betriebs-
art. Die Funktion der Funktionstasten im Menü-Modus wird stets im Display angezeigt. Weitere Informationen finden Sie
im Abschnitt "Menü-Betriebsart" auf Seite 28.
70 - MENU/ENTER-D
REHENCODER
Mit dem MENU/ENTER-Drehencoder kann in der Menü-Betriebsart durch Drehen im Menü navigiert werden. In der
Effekt-Betriebsart ist der Drehencoder ohne Funktion.
71 - TAP
Ist ein Effekt „Delay" aktiv, kann die Delay-Zeit durch Betätigung der TAP-Taste dem Takt der Musik angepasst werden.
Die gelbe LED blinkt entsprechend der aktuellen Delay-Zeit. Bitte beachten Sie zur Funktion der TAP-Taste auch den
Parameter TAP Button Ctrl., siehe Abschnitt "FX Control Setup" auf Seite 31.

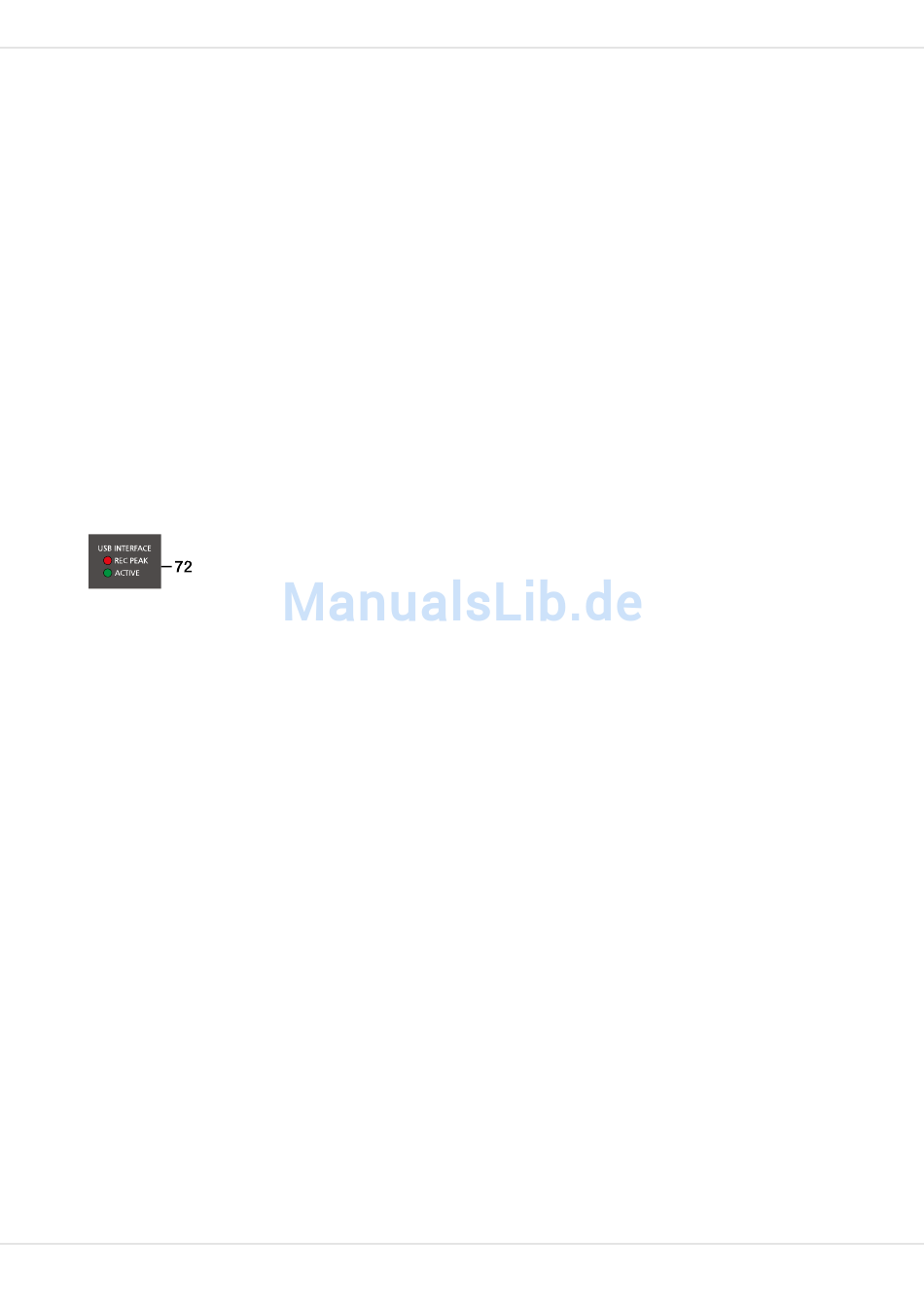

72 - USB INTERFACE ANZEIGE
Diese Anzeigen informieren Sie über den aktuellen Zustand des DIGITAL AUDIO INTERFACE des
CMS.
REC PEAK-LED
REC PEAK leuchtet auf, wenn es in einem der vier Aufnahmekanäle zu einer Übersteuerung kommt. Reduzieren Sie den
Ausgabepegel des betreffenden Kanals durch Zurücknehmen der AUX 1-, AUX 2-, MON 1- oder MON 2-Faders bzw. des
REC SEND & USB OUT-Reglers (Master).
HINWEIS: Die REC PEAK-Anzeige erfolgt auch, wenn Sie das DIGITAL AUDIO INTERFACE nur zur Wiedergabe mit
einem PC verbunden haben. In diesem Fall kann die Anzeige ignoriert werden.
ACTIVE-LED
ACTIVE zeigt beim Aufleuchten an, dass die USB-Verbindung zwischen CMS und PC/Mac aktiv und das DIGITAL AUDIO
INTERFACE betriebsbereit ist.
26
