Montage - Maxxus TX 70 Bedienungsanleitung

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person
zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montage-
schritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile .
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden
sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie deshalb die Anleitung vor der
Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der
einzelnen Montageschritte. Achten Sie bei der Montage auf Ihre persönliche Sicherheit, tragen Sie geeignet
Arbeitshandschuhe, heben Sie keine schweren Bauteile alleine, etc.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist. Führen Sie die Montage mit zwei Personen aus. Erst nach vollständig beendeter
Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

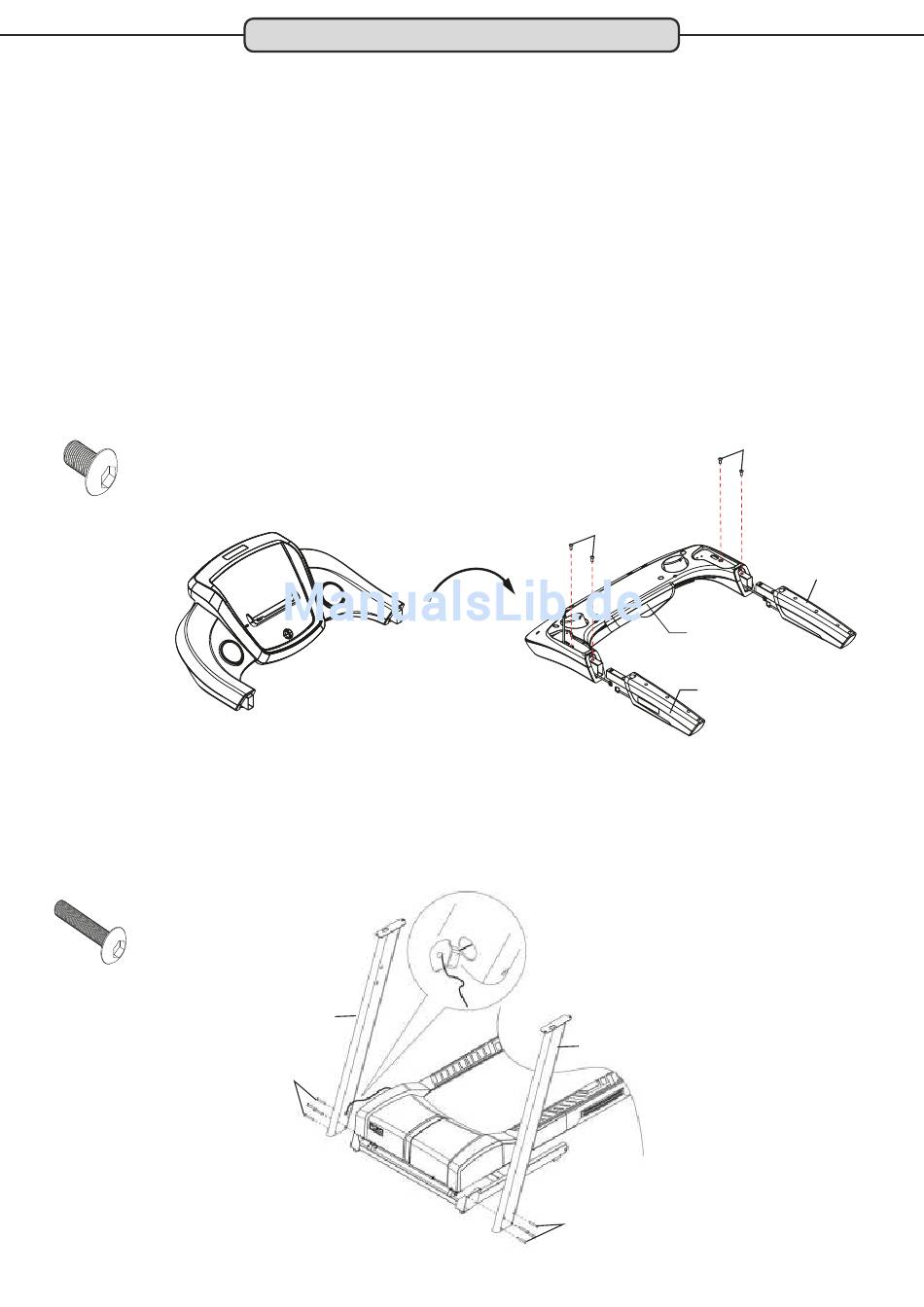

Schritt 1:
Drehen Sie das Cockpit auf herum, so dass die Unterseite nach oben zeigt.
Hinweis: Die nachfolgenden Richtungsangaben beziehen sich auf das Cockpit, wenn es mit der Unterseite nach oben
vor Ihnen liegt.
Verbinden Sie das Kabel des Handlaufs mit der Beschriftung „SPEED" mit dem Kabel, dass aus der linken Aufnahme des
Cockpitrahmens ragt. Setzen Sie dann den Handlauf „SPEED" in der linken Aufnahme des Cockpitrahmens ein und
befestigen Sie ihn mit zwei Inbusschrauben M8x20.
Verfahren Sie dann ebenso mit dem Handlauf „INCLINE" und der rechten Aufnahme des Cockpitrahmens.
Inbusschraube
M8x20
4 Stück
Schritt 2:
Führen Sie das Kabel, das sich auf der rechten Seite des Motorgehäuses befindet durch die untere, seitliche Öffnung des
rechten Seitenrahmens innen durch den Seitenrahmen nach oben.
Um Ihnen diesen Arbeitschritt erleichtern, befindet sich bereits ein Draht im rechten Seitenrahmen. Nachdem Sie das
Kabel oben aus dem rechten Seitenrahmen gezogen haben fixieren Sie es mit dem Draht um zu verhindern, dass es in
den Seitenrahmen zurück rutscht. Drücken Sie die Abdeckung, die sich am Kable befindet auf die untere, seitliche
Öffnung des rechten Seitenrahmens.
Befestigen Sie nun den rechten Seitenrahmen am Basisrahmen. Verwenden Sie hierzu vier Inbusschrauben M8x60.
Befestigen Sie nun auf die gleiche Weise auch den linken Seitenrahmen.
Inbusschraube
M8x60
8 Stück
Inbusschraube, M8x60

Montage

Seitenrahmen, re.
Inbusschraube M8x20
Seitenrahmen, li.
Inbusschraube, M8x60
5
Inbusschraube M8x20
Handlauf „ INCLINE"
Handlauf „ SPEED"
