Montage

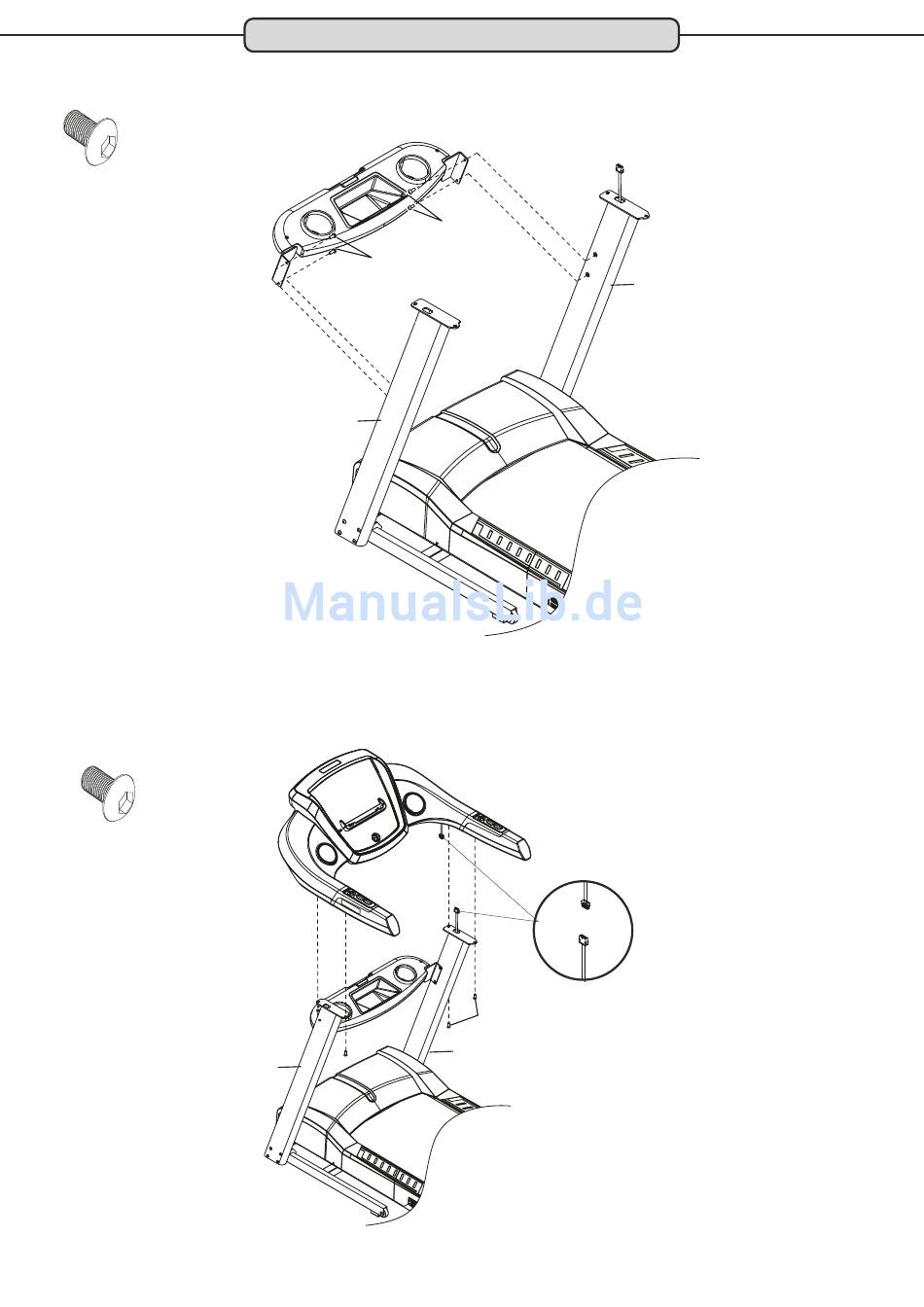

Schritt 3:
Setzen Sie dann das Ablagefach an den beiden Seitenrahmen. Verwenden Sie hier je Seite zwei Inbusschrauben M8x20.
Inbusschraube
M8x20
Inbusschraube, M8x20
4 Stück
Inbusschraube, M8x20
Seitenrahmen, re.
Seitenrahmen, li.
Schritt 4:
Verbinden Sie das Kabel, das unten aus der rechten Aufnahme des Cockpitrahmens ragt mit dem Kabel, das oben aus
dem rechten Seitenrahmen ragt. Setzen Sie dann den Cockpitrahmen von oben in die Aufnahme der Seitenrahmen ein.
ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Befestigen Sie nun den Cockpitrahmen mit je zwei Inbusschrauben M8x20 am rechten und linken Seitenrahmen.
Inbusschraube
M8x20
4 Stück
Inbusschraube, M8x20
Seitenrahmen, re.
Seitenrahmen, li.
6
