3
Wählen Sie die Daten aus, die auf dem
Kombinationsbildschirm angezeigt werden sollen.
4
Wählen Sie bei Bedarf die Option Fertig.
5
Geben Sie einen Namen für den Kombinationsbildschirm ein.
Echolot
Wenn der kompatible Kartenplotter ordnungsgemäß mit einem
optionalen Garmin Echolotmodul und einem Schwinger
verbunden ist, kann er als Fishfinder eingesetzt werden. Es gibt
verschiedene Echolotansichten, damit Sie Fische in der
Umgebung besser erkennen können.
Die Echolotansichten können angepasst werden. Welche
Anpassungen möglich sind, hängt von der gewählten Ansicht
sowie vom angeschlossenen Kartenplottermodell, Echolotmodul
und Schwinger ab.
Echolotansichten
Die verfügbaren Echolotansichten sind von der Art des
Schwingers und des optionalen Echolotmoduls abhängig, die
mit dem Kartenplotter verbunden sind. Beispielsweise können
Sie die Split-Frequenz-Ansicht nur anzeigen, wenn ein
Zweifrequenzschwinger verbunden ist.
Es sind vier grundlegende Arten von Echolotansichten
verfügbar: Eine Vollbildansicht, eine geteilte Bildschirmansicht,
auf der mindestens zwei Ansichten kombiniert sind, eine Split-
Zoom-Ansicht und eine Split-Frequenz-Ansicht, die zwei
verschiedene Frequenzen darstellt. Sie können die
Einstellungen für die einzelnen Ansichten auf dem Bildschirm
anpassen. Wenn Sie z. B. die Split-Frequenz-Ansicht anzeigen,
lässt sich die Verstärkung für die einzelnen Frequenzen
getrennt anpassen.
Falls die verfügbaren Echolotansichten nicht Ihren
Anforderungen entsprechen, können Sie einen eigenen
Bildschirm erstellen
(Erstellen von benutzerdefinierten
Kombinationsbildschirmen).

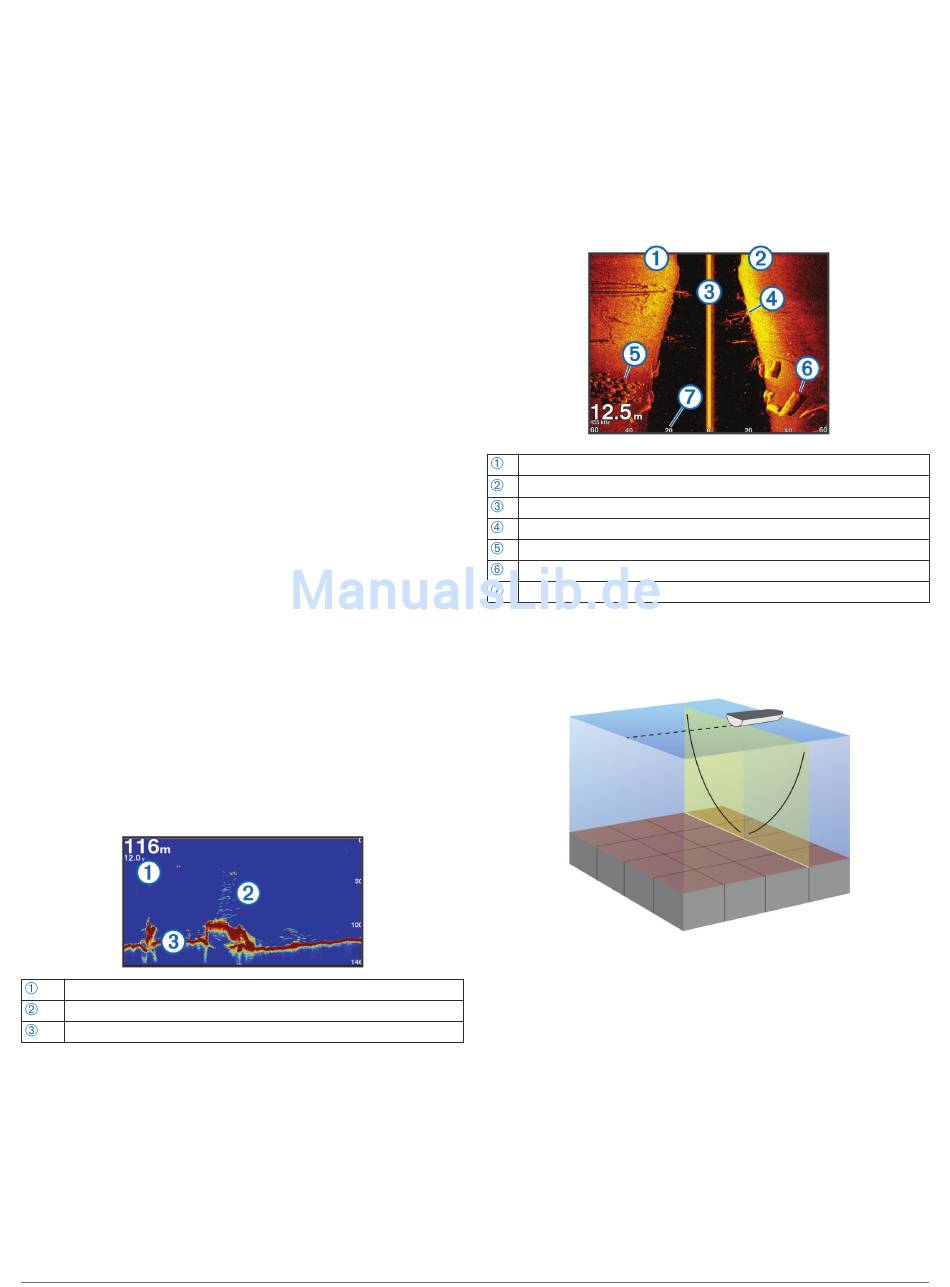

Echolotansicht „Vollbild"
Je nach verbundenen Geräten sind verschiedene
Vollbildansichten verfügbar. In der Vollbild-Echolotansicht wird
ein großes Bild der Echolotmesswerte eines Schwingers
angezeigt. Die Skala am rechten Bildschirmrand zeigt die Tiefe
erkannter Objekte an, während der Bildschirm einen Bildlauf
von rechts nach links durchführt.
Tiefenangaben
Schwebende Ziele oder Fische
Grund des Gewässers
DownVü Echolotansicht
HINWEIS: Nicht alle Modelle unterstützen die DownVü
Echolottechnologie und Schwinger.
HINWEIS: Für den Empfang von DownVü Echolotsignalen
benötigen Sie einen kompatiblen Kartenplotter oder Fishfinder
und einen kompatiblen Schwinger.
Das DownVü Hochfrequenzecholot liefert ein klares und
detailliertes Bild von Objekten, Strukturen und Fischen unter
dem Schiff.
Traditionelle Schwinger senden einen konischen Kegel. Die
DownVü Echolottechnologie sendet einen schmalen Kegel, der
16
dem Strahl in einem Kopiergerät ähnelt. Der Kegel produziert
ein klares, realitätsnahes Bild der Ansicht unter dem Schiff.
SideVü Echolotansicht
HINWEIS: Nicht alle Modelle unterstützen Schwinger mit
SideVü Echolotfunktionen.
HINWEIS: Für den Empfang von SideVü Echolotsignalen
benötigen Sie einen kompatiblen Kartenplotter, ein kompatibles
Echolotmodul und einen kompatiblen Schwinger.
Mit der SideVü Echolottechnologie wird angezeigt, was sich
neben dem Schiff befindet. Sie können sie zum Suchen nach
Strukturen und Fischen verwenden.
Linke Seite des Schiffs
Rechte Seite des Schiffs
Der Schwinger auf dem Schiff
Bäume
Alte Reifen
Baumstämme
Distanz gemessen von der Seite des Schiffs
SideVü/DownVü Echolottechnologie
Der SideVü/DownVü Schwinger sendet nicht den gängigeren
konischen Kegel, sondern einen flachen Kegel, um Wasser und
Grund neben dem Schiff zu scannen.
Echolotansichten mit geteiltem Bildschirm
Die Echolotansichten mit geteiltem Bildschirm ermöglichen es
Ihnen, verschiedene Kombinationen von Echolotdaten
gleichzeitig anzuzeigen. Beispielsweise können Sie sich
traditionelle Echolotansichten und DownVü Echolotansichten
auf einer Seite ansehen. Das Layout einer Echolotansicht mit
geteiltem Bildschirm lässt sich anpassen, sodass Sie die Größe
des Fensters ändern und Daten neu anordnen können.
Die Bildlaufgeschwindigkeiten der traditionellen und DownVü
Echolotansichten werden synchronisiert, damit die geteilten
Ansichten einfacher zu lesen sind.
Echolotansicht „Geteilter Zoom"
In der Echolotansicht Geteilter Zoom werden eine Vollbildgrafik
der Echolot-Messwerte sowie ein vergrößerter Teil der Grafik
auf demselben Bildschirm angezeigt.
