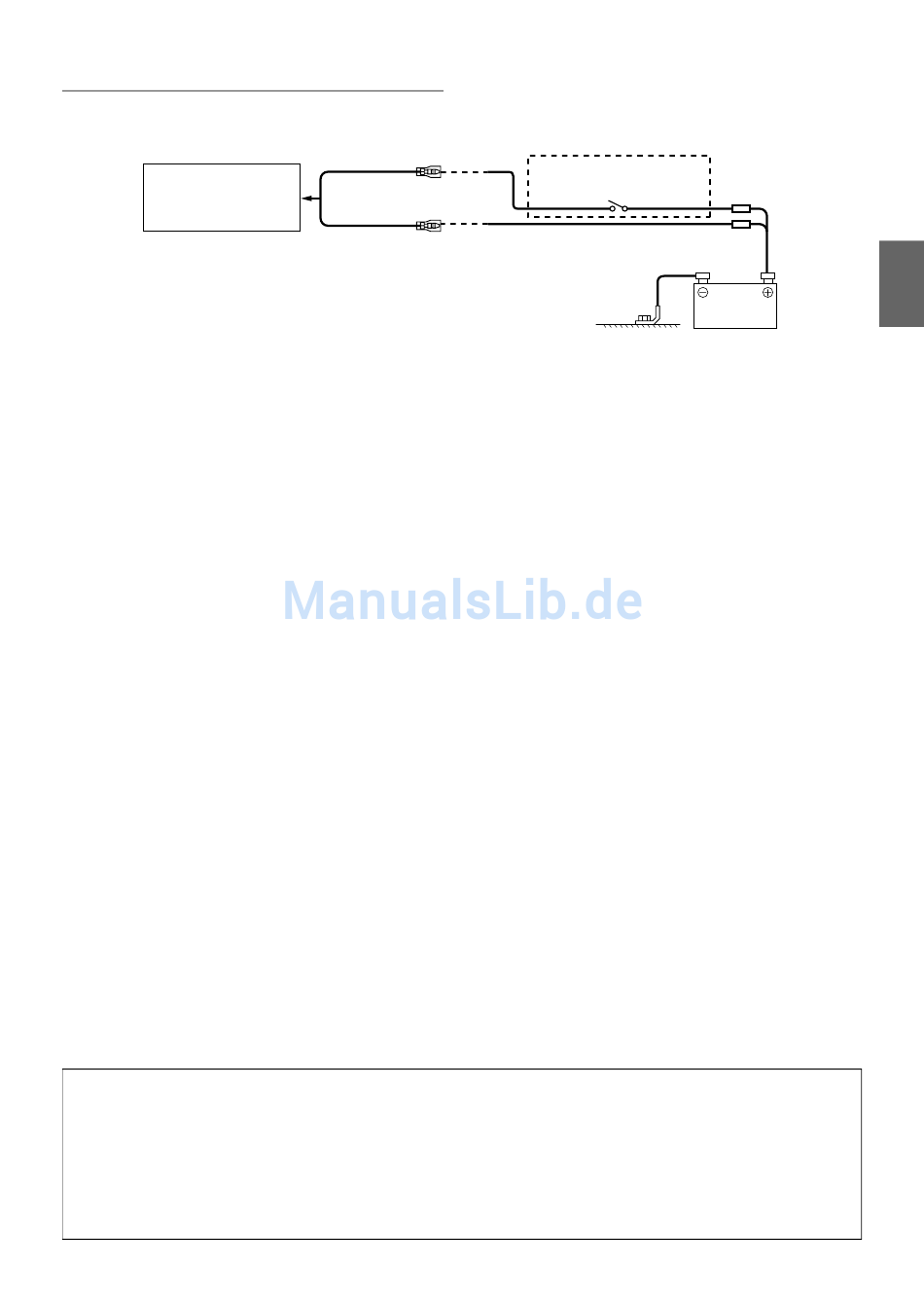

Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
INE-W925R
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat erhältlichen SPST-Schalter (einpoliger
Ein-/Ausschalter) und über eine separat erhältliche Sicherung an.
• Das Diagramm und die oben angegebene Amperezahl der Sicherung beziehen sich auf den Fall, dass das INE-W925R allein verwendet wird.
• Wenn das Zuleitungskabel für die geschaltete Stromversorgung (Zündung) des INE-W925R direkt mit dem Pluspol (+) der Batterie des Fahrzeugs
verbunden ist, zieht das INE-W925R auch im ausgeschalteten Zustand Strom (einige hundert Milliampere), was ein Entladen der Batterie zur Folge
haben kann.
Zur Verhütung von Störeinstreuungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie das Batterie-Zuleitungskabel so weit wie möglich entfernt von anderen Kabeln.
• Legen Sie das Massekabel gut an einem blanken Punkt des Fahrzeugchassis an Masse (ggf. Lack, Schmutz oder Fett an der
betreffenden Stelle entfernen).
• Wenn Sie einen optionalen Entstörfilter verwenden, schalten Sie diesen so weit wie möglich vom Gerät entfernt in das Bordnetz.
Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Alpine-Fachhändler.
ACC
(Rot)
BATTERY
(Gelb)
SICHERUNG (5A)
SPST-Schalter (Option)
(Option)
SICHERUNG (20A)
(Option)
Batterie
