Alpine INE-W925R Bedienungsanleitung Seite 104

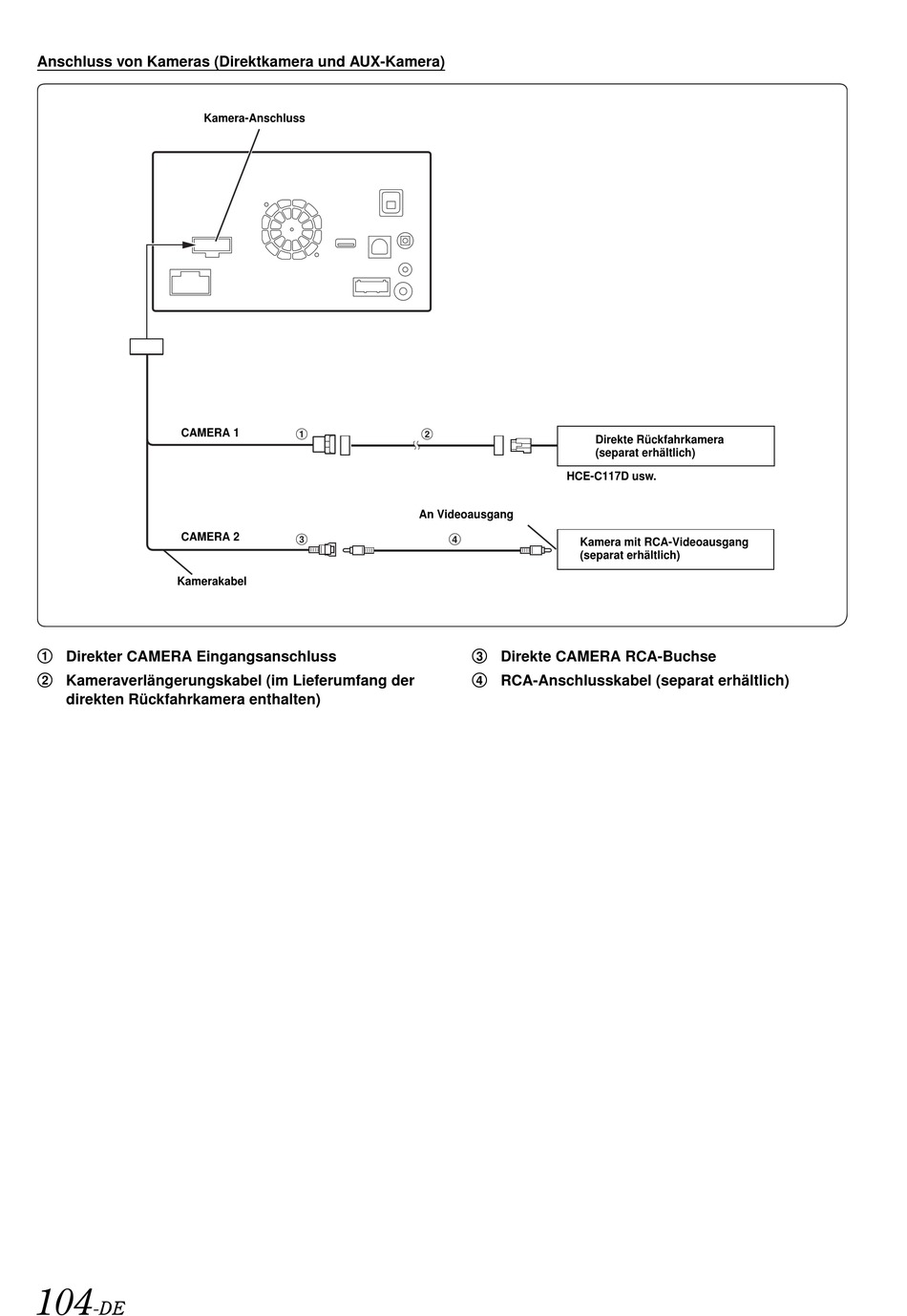

Anschluss von Kameras (Direktkamera und AUX-Kamera)
Kamera-Anschluss
CAMERA 1
CAMERA 2
Kamerakabel
1 Direkter CAMERA Eingangsanschluss
2 Kameraverlängerungskabel (im Lieferumfang der
direkten Rückfahrkamera enthalten)
104
-DE
HCE-C117D usw.
An Videoausgang
Kamera mit RCA-Videoausgang
(separat erhältlich)
3 Direkte CAMERA RCA-Buchse
4 RCA-Anschlusskabel (separat erhältlich)
Direkte Rückfahrkamera
(separat erhältlich)
