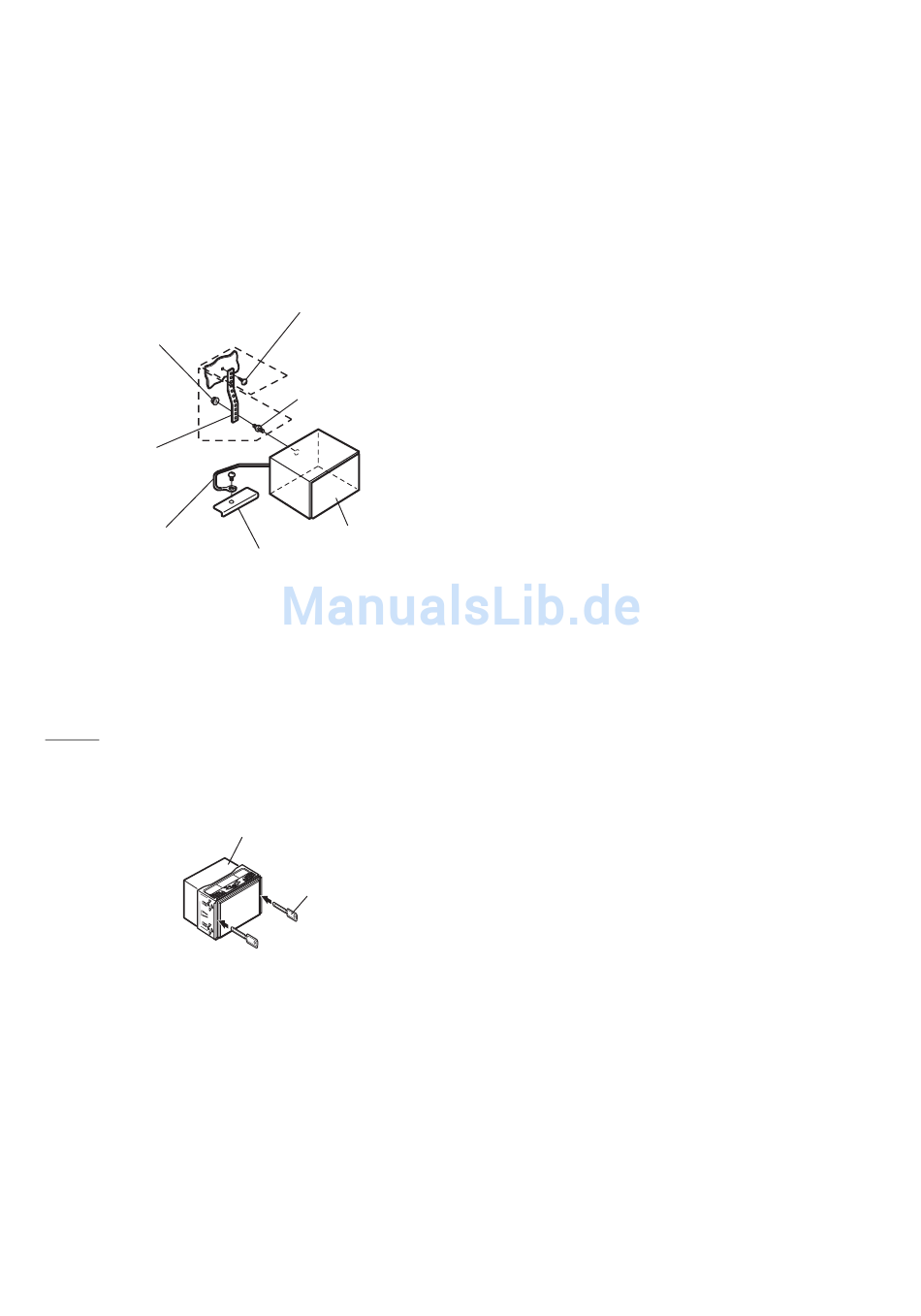

Falls das Fahrzeug eine Stützhalterung aufweist,
bringen Sie die lange Sechskantschraube an der
Rückseite des INE-W925R an und decken sie mit der
Gummikappe ab. Bei einem Fahrzeug ohne
Stützhalterung muss das Hauptgerät mit Hilfe einer
Befestigungsstrebe (nicht im Lieferumfang) hinten
abgestützt werden. Legen Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des
Fahrzeugs vorhandenen Schraube (*1) an einer
blanken Kontaktstelle an Masse. Schließen Sie alle
anderen Kabel des INE-W925R gemäß den Angaben
im Abschnitt „Anschlüsse" an.
Sechskantmutter (M5)
Befestigungsstrebe
Massekabel
• Als Schraube (mit „*2" markiert) eine für den gewählten Einbauort
geeignete Schraube verwenden.
6
Schieben Sie das INE-W925R in das Armaturenbrett,
bis ein Klicken ertönt. Hierdurch wird sichergestellt,
dass das Gerät vorschriftsmäßig arretiert ist und
nicht aus dem Armaturenbrett rutschen kann.
Ausbau
1. Führen Sie die Halterungsklammern auf beiden Seiten
in das Gerät ein. Das Gerät kann nun aus dem
Einbaurahmen genommen werden.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
96
-DE
Schraube
2
*
Stiftschraube
1
*
Dieses Gerät
Chassis
Dieses Gerät
Halterungsklammern
(mitgeliefert)
