Alpine INE-W925R Bedienungsanleitung Seite 103

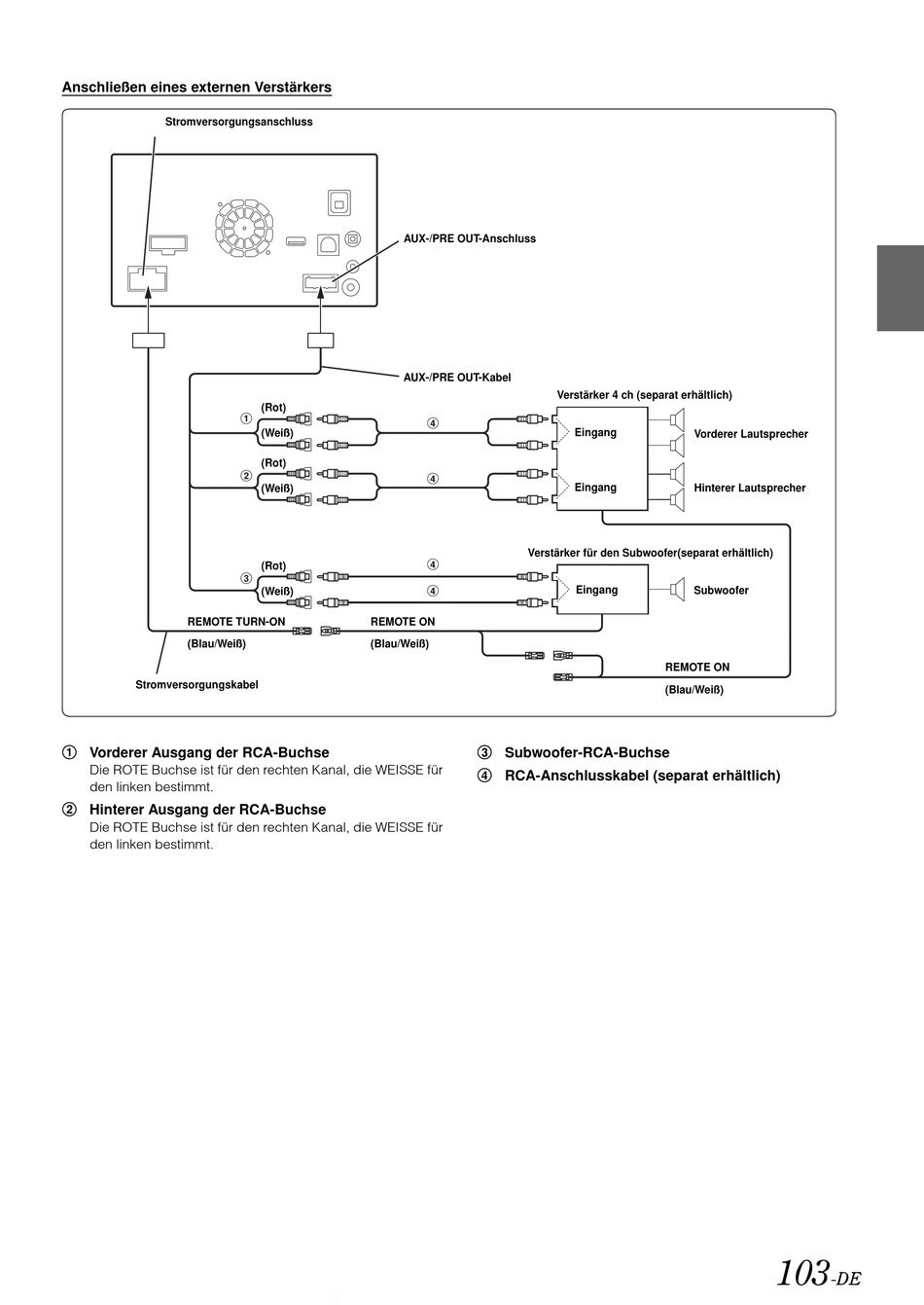

Anschließen eines externen Verstärkers
Stromversorgungsanschluss
REMOTE TURN-ON
(Blau/Weiß)
Stromversorgungskabel
1 Vorderer Ausgang der RCA-Buchse
Die ROTE Buchse ist für den rechten Kanal, die WEISSE für
den linken bestimmt.
2 Hinterer Ausgang der RCA-Buchse
Die ROTE Buchse ist für den rechten Kanal, die WEISSE für
den linken bestimmt.
AUX-/PRE OUT-Anschluss
AUX-/PRE OUT-Kabel
(Rot)
(Weiß)
(Rot)
(Weiß)
(Rot)
(Weiß)
REMOTE ON
(Blau/Weiß)
Verstärker 4 ch (separat erhältlich)
Eingang
Eingang
Verstärker für den Subwoofer(separat erhältlich)
Eingang
3 Subwoofer-RCA-Buchse
4 RCA-Anschlusskabel (separat erhältlich)
Vorderer Lautsprecher
Hinterer Lautsprecher
Subwoofer
REMOTE ON
(Blau/Weiß)
103
-DE
