3 . Heizelement
Die Innentemperatur der Kammer kann geregelt werden . Dabei gelten folgende Kenndaten:
• Max. Innentemperatur der Kammer: 70 °C
• Steuerungsgenauigkeit: ±10 °C
• Nennleistung des Heizelements: 1200 Watt
4 . Saugerschlauch
Der Drucker ist mit einem Saugerschlauch ausgestattet, der sich nur betreiben lässt, wenn er mit einem externen Pulverrecycling-
System verbunden ist. Mit dem Sauger können Sie den Fertigungsbereich reinigen. Der Anschluss des Saugerschlauchs befindet sich
links am Drucker.
5 . Sauerstoffanalysesensor
Der Drucker verfügt über einen Sauerstoffanalysator, der das Sauerstoffniveau durchgängig überwacht (der Wert wird bis 1 % als
Prozentwert ausgedrückt und darunter in ppm)
6 . Linsenreiniger
Das System ist mit einer Filtereinheit ausgestattet, um zu vermeiden, dass sich Partikel und Dämpfe vom Sinterprozess auf der Linse
absetzen .
Ein Gasstrom wird permanent an der Unterseite der Linse vorbeigeführt. Dieser Luftstrom wird mit einer Filterpatrone gefiltert. Die Partikel
werden von der Trägermembran aufgehalten und in einem Sammelbehälter gelagert .
Vorsicht: Der Linsenfilter muss regelmäßig ausgetauscht werden. Im Abschnitt „Wartung" finden Sie das empfohlene
Wartungsintervall und Informationen zum Ersetzen des Filters .

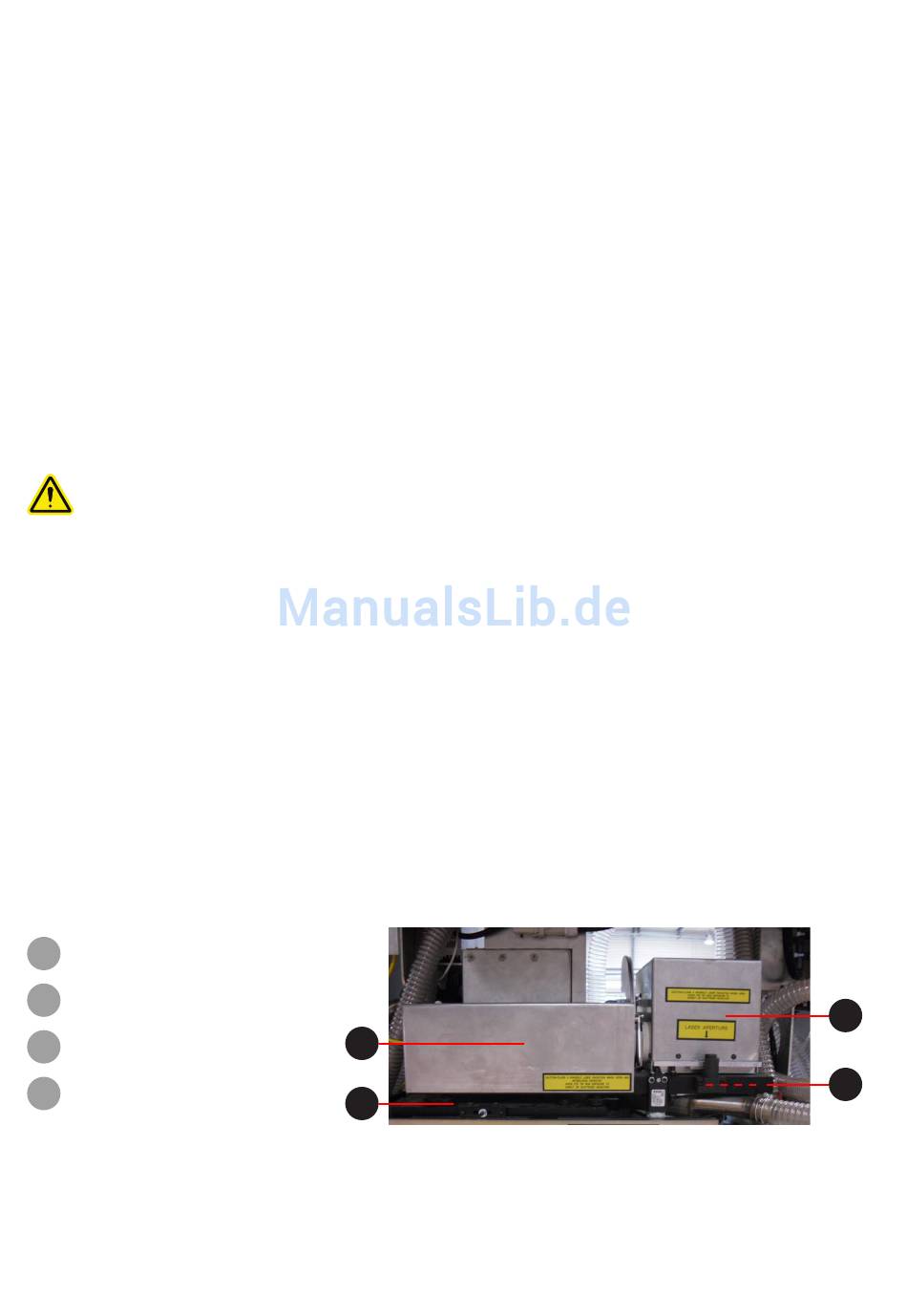

C . Laserbaugruppe
Es gibt folgende wichtigen optischen Geräte:
• Eine Faserlaserquelle: kontinuierlicher Betrieb, Einzelmodus, Leistung von 50 W am Kollimator, Wellenlänge im kurzwelligen
Infrarotbereich (ca . 1070 nm)
• Ein Kollimator: Durchmesser des Ausgangsstrahls 1/e² 5 mm
• Ein Strahlexpander: optisches Gerät, dass den Laserstrahl verbreitert
• Ein Scankopf
• Flachfeld-F-Theta-Linse (420 mm Brennweite)
KOLLIMATOR +
1
STRAHLEXPANDERGEHÄUSE
2
OPTISCHE SCHIENE
3
SCANNERKOPF
4
LINSE (IM BILD NICHT SICHTBAR)
3D SYSTEMS, INC.
1
2
26
3
4
TN: 80-D48-DE REV A
