liegt das Signal MAIN 1 am Endstufenblock A
an (und somit an
Lautsprecherausgängen,
Summensignal MAIN 2 am Endstufenblock B
(dito).
In der mittleren Position verarbeitet die
Endstufe A das MAIN Signal. Es ist in der
Lautstärke abhängig vom Regler MAIN #31
und, falls eingeschaltet, auch vom grafischen
Equalizer – beim POWERPOD 740 PLUS der
untere. Die Endstufe B erhält das MONITOR
Signal, abhängig
MONITOR #30 sowie im Klang beeinflusst vom
(oberen) grafischen Equalizer (#25).
Die oberste Stellung macht aus den beiden
Endstufenblöcken eine
welche die doppelte Ausgangsleistung der
einzelnen Endstufen hat. Das Eingangssignal
besteht dann nur aus dem MAIN Signal und
dem entsprechenden Regler (#31).
ACHTUNG: In diesem Fall, wenn die
Endstufen mono
werden, darf
Lautsprecheranschluss verwendet werden!
Achten Sie dann auch darauf, dass die
Mindestimpedanz von 8 Ohm auf keinen Fall
unterschritten wird
unbedingt die Ausführungen bei #11!

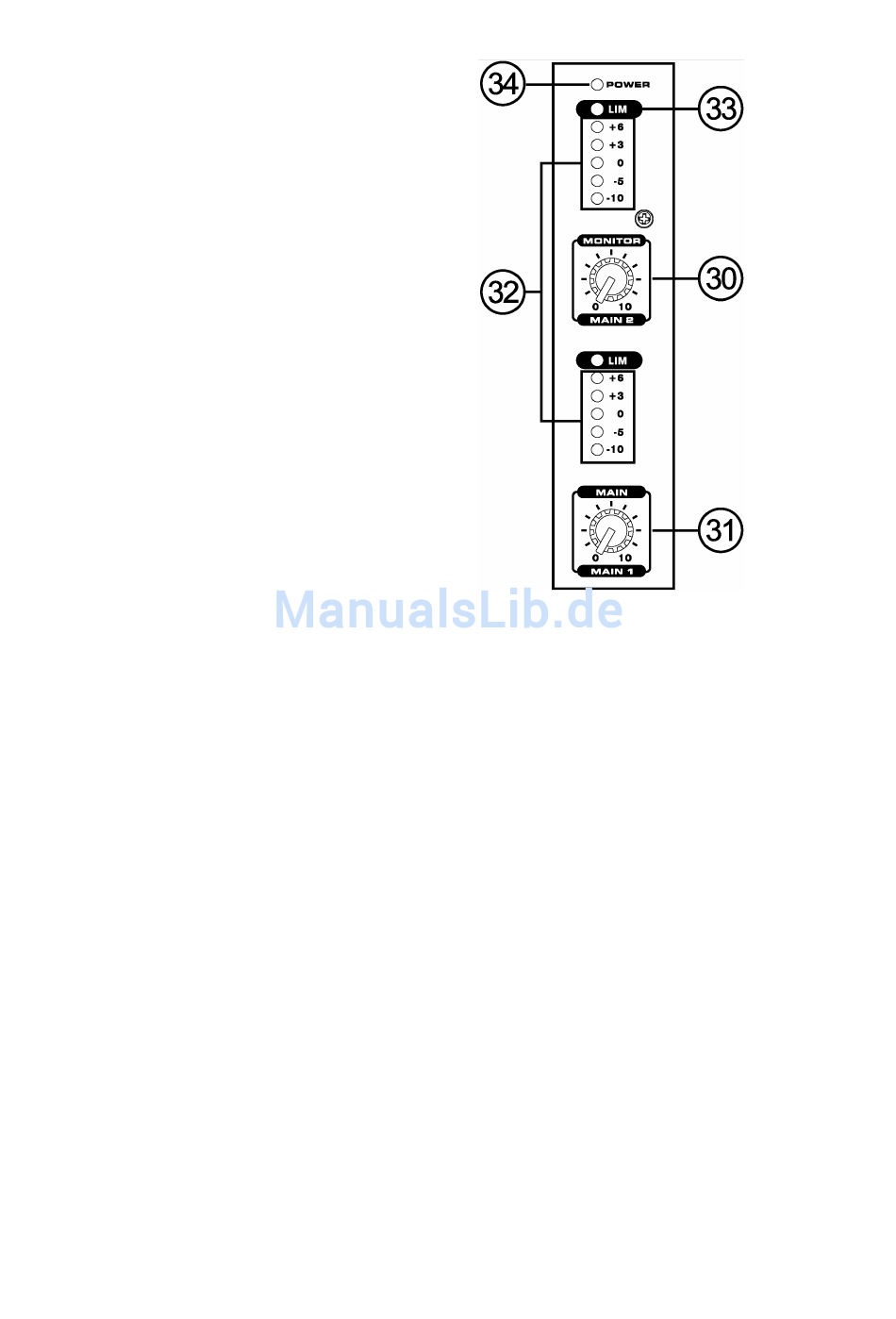

30. MONITOR / MAIN 2
PHONIC CORPORATION – Bedienungsanleitung POWERPOD 620 / 740 PLUS
den entsprechenden
und das
vom Lautstärkeregler
„Super Endstufe",
gebrückt betrieben
nur der mittlere
– lesen Sie hierzu
Dieser Drehregler bestimmt die endgültige
Lautstärke für die MONITOR Sammelschiene.
Damit regeln Sie die Gesamtlautstärke der
Signale aus den MONI Reglern (#15) in den
einzelnen Eingangskanälen,
Ausgang MONI OUTPUT (#9) anliegen. Ganz
nach links gedreht ist der Ausgang stumm
geschaltet. Auch der angezeigte Pegel in der
oberen Pegelkette (#32) hängt von diesem
Regler ab.
Steht der Wahlschalter AMP MODE (#29) in
der mittleren Position, also auf MONI / MAIN,
wird mit diesem Regler auch der Pegel in dem
Endstufenblock B
angeschlossenen Lautsprecher kontrolliert.
31. MAIN / MAIN 1
Dieser Drehregler bestimmt die endgültige
Lautstärke für die MAIN Sammelschiene, das
an dem Ausgang MAIN OUTPUT (#10) anliegt.
Diese Summenschiene erhält ihr Signal aus
den verschiedenen
(kontrolliert durch die LEVEL Regler #17), dem
Eingang AUX IN (#4), dem TAPE IN Signal
(#5) sowie dem EFX RTN Signal (#22). Ganz
nach links gedreht ist der Ausgang stumm
geschaltet. Auch der angezeigte Pegel in der
unteren Pegelkette (#32) hängt von diesem
Regler ab.
Abhängig von der Stellung des Schalters AMP
MODE (#29) wird hiermit auch die Lautstärke
die an dem
und damit der dort
Eingangskanälen
