Phonic POWERPOD 620 PLUS Bedienungsanleitung Seite 10

mit einem Fußschalter
Blindstecker, bei dem die Spitze mit dem
Ring verbunden ist, wieder aktivieren.
Beachten Sie, dass
Fußschalter um
Impulsschalter („momentary switch") handeln
muss, der lediglich einen Schaltimpuls abgibt
(im Gegensatz zu Permanentschaltern, die
eine Funktion so lange schalten, wie der
Schaltkreis geschlossen ist).
8. EFX OUT
An dieser unsymmetrischen Klinkenbuchse
liegt das Linepegelsignal
Sammelschiene an, also der einzelnen EFX
SEND Signale aus den Eingangskanälen
(#16). Sie wird in der Regel zum Anschluss
eines externen Effektgeräts verwendet – es
kann aber ebenso gut ein Aufnahmemedium,
Monitorsystem oder
Beschallungssystem sein, das hängt ganz von
Ihren Anforderungen ab.
Beachten Sie, dass es sich bei den EFX
Signalen um sog. Post Fader Signale handelt,
die also in ihrer Lautstärke abhängig sind vom
jeweiligen Lautstärkeregler der Kanäle (mehr
dazu bei #15 und #16).
Es gibt keinen ausgewiesenen Summen-
Lautstärkeregler für diesen Weg, d.h. die
Endlautstärke wird
Lautstärke der einzelnen
bestimmt. Dient dieser
Ansteuern eines Effektgeräts,
Rückführung aus dem Effektgerät in den Mixer
entweder über den AUX IN (#4) oder einen der
Eingangskanalzüge realisiert.
Hinweis: Die Regler EFX SEND der einzelnen
Kanäle bestimmen auch den Pegel, der in den
internen Effektprozessor gelangt
EFFEKTGERÄTE:
PARALLEL?
Diese beiden Begriffe fallen häufiger, hier wird
erklärt, was damit gemeint ist.
„Seriell" bedeutet,
Audiosignal das Mischpult verlässt, zu einem
externen (Effekt-) Gerät geroutet und zum
Mischpult zurückgeführt
Kompressor, Limiter, grafischer Equalizer,
Noise Gate.
„Parallel" bedeutet, dass lediglich ein Anteil
des „trockenen" Original Signals zu einem
Effektgerät geroutet wird (AUX bzw. EFX
SEND), dort bearbeitet
zurückgeführt wird, wo es dann mit dem
PHONIC CORPORATION – Bedienungsanleitung POWERPOD 620 / 740 PLUS
oder einem
es sich bei dem
einen sogenannten
der EFX
ein anderes
lediglich durch die
Kanalsignale
Ausgang dem
wird die
SERIELL ODER
dass das gesamte
wird. Beispiele:
und wieder
„trockenen" Originalsignal gemischt wird -
vorausgesetzt, im externen Gerät ist das
Mischungsverhältnis
Effektsignal auf „100 % Effekt" eingestellt
(manchmal auch mit „wet" bezeichnet, im
Gegensatz zum unbearbeiteten Originalsignal,
das mit „dry" bezeichnet wird).
Die Ausgänge des Effektgerätes werden in der
Regel an einen STEREO AUX RETURN oder
einen der Stereoeingänge des Mischpults
angeschlossen. Die Rückführung kann beim
POWERPOD 620 PLUS bzw. 740 PLUS
durchaus in mono erfolgen (also nur ein
Kabel), da es sich bei ihnen sowieso nur um
Monogeräte handelt. Die Signalstärke des
Halls kann nun mit dem entsprechenden
Lautstärkeregler eingestellt werden, d.h. es
wird Hall hinzugemischt. Das erklärt auch,
warum das Mischungsverhältnis im Effektgerät
unbedingt auf „100 % wet" stehen muss – die
Mischung von Original-
geschieht nämlich erst im Mixer.
Auf diese Art
Eingangskanäle ein
ansteuern. Beispiele: Hall, Delay, Chorus, etc.
Das gleiche Prinzip wird auch beim internen
Effektprozessor angewendet.

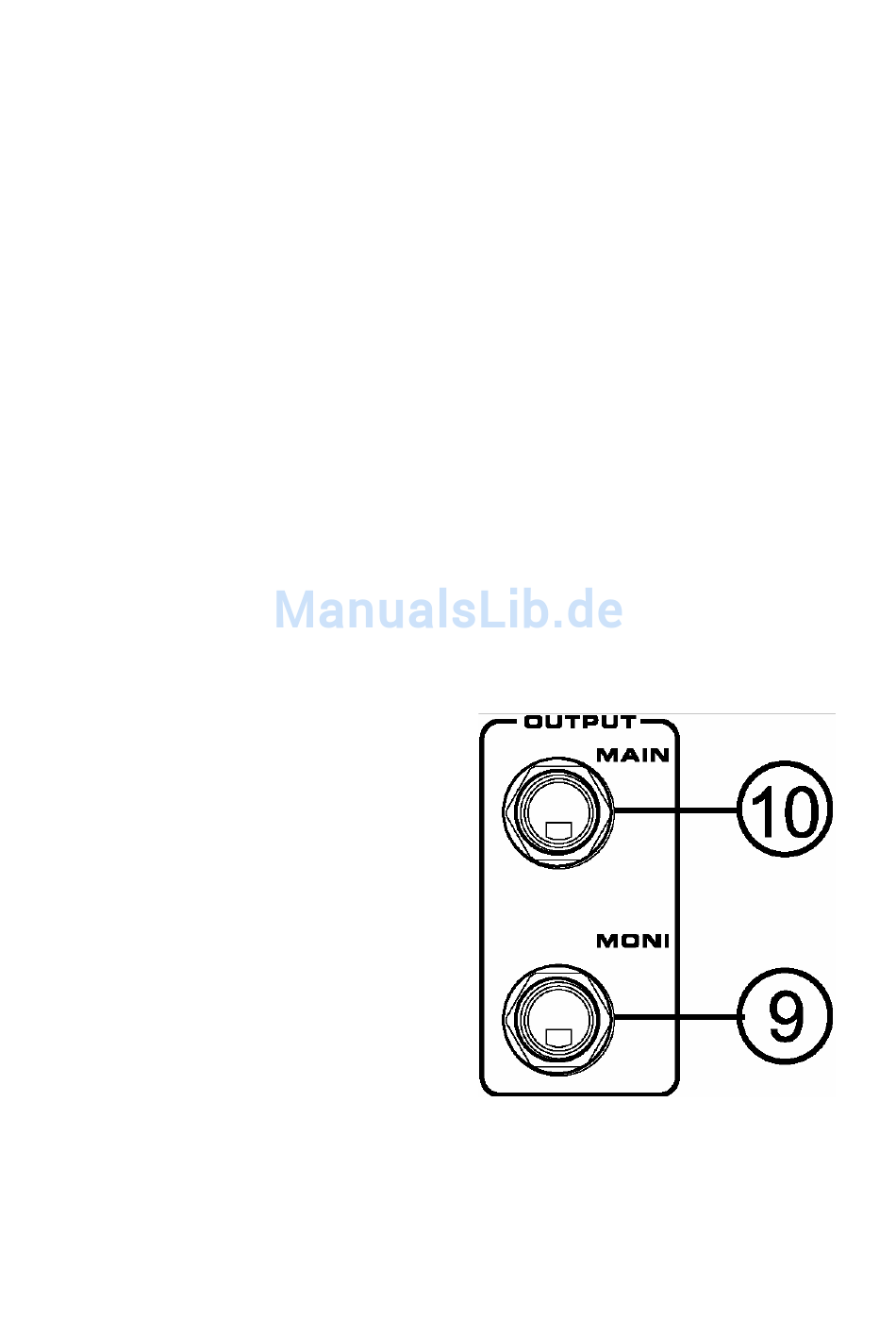

9. MONI
An dieser unsymmetrischen Klinkenbuchse
liegt das Line Pegel Signal der MONI
Sammelschiene an, also der einzelnen MONI
SEND Signale aus den Eingangskanälen
(#15). Sie können hier externe Geräte wie
Verstärker, Aktivboxen,
Aufnahmemedien
von Direkt- und
und Effektsignal
können verschiedene
einziges Effektgerät
Effektgeräte oder
anschließen. Die
10
