Ausrichten des Geräts - asymmetrischer Lichtaustritt
Martin® Logo
Wenn Sie ein Gerät mit asymmetrischem Lichtaustritt montieren, müssen Sie es entsprechend der
gewünschten Ausrichtung des engen und weiten Streuwinkels ausrichten.
Siehe Bild 5. Beachten Sie die Position des Martin® Logos auf dem Schutzglas. Der weite Streuwinkel liegt
oben und unten, der enge Streuwinkel liegt seitlich zum Martin® Logo.
Vorbereitung der Installation
Wichtig! Geräte der Inground 400 Serie werden im Werk getrocknet, versiegelt und auf Dichtheit
geprüft. Öffnen Sie das Gerät nicht, da dadurch Feuchtigkeit eindringen kann. Wenden Sie sich
immer an den Martin® Service, wenn Sie das Schutzglas entfernen müssen um zu erfahren, wie Sie
das Eindringen von Feuchtigkeit beim Verschließen des Geräts verhindern.
Lesen Sie die "Sicherheitshinweise " auf Seite 3, bevor Sie ein Gerät der Inground 400 Serie montieren.
Lesen Sie diesen Abschnitt vollständig, um die allgemeinen und besonderen Montagehinweise zu kennen.
Die Vorgehensweise bei Montage eines Geräts der Inground 400 Serie unterscheidet sich nach:
• Neumontage eines Geräts mit neuem Bodentank, oder
• Ertüchtigung einer Installation, wenn ein neuer Inground 400 Scheinwerfer einen vorhandenen
Martin® Inground 200 Scheinwerfer ersetzt und der Bodentank weiter verwendet wird.
Die Anweisungen für beide Montagen finden Sie im Folgenden.
Neue Montage
„Neue Montage" bedeutet, das ein neues Gerät der Inground 400 Serie in einem neuen Bodentank verbaut
wird. Nehmen Sie die Montage wie folgt vor:
Montage des Bodentanks
1. Der Untergrund muss die höchste zu erwartende Belastung abtragen können, um das Versinken des
Bodentanks zu verhindern. In Bereichen, in denen Fahrzeuge verkehren, muss der Untergrund
40 000 N (4 t) abtragen können.
2. Prüfen Sie, dass die Drainage unter dem Bodentank Wasser schneller ableiten als es eindringen kann.
3. Siehe Bild 2 auf Seite 10. Die Oberkante des Bodentanks muss sich:
• 8 mm unterhalb der Oberfläche befinden, ein gerader Abschlussring verwendet wird, oder
• 3 mm unterhalb der Oberfläche befinden, wenn der Scheinwerfer einen schrägen Abschlussring hat.
4. Bereiten Sie Kabelkanäle, Leitungen und Verteiler vor, damit Sie den Scheinwerfer an die
Stromversorgung und Datenleitung anschließen können.
12

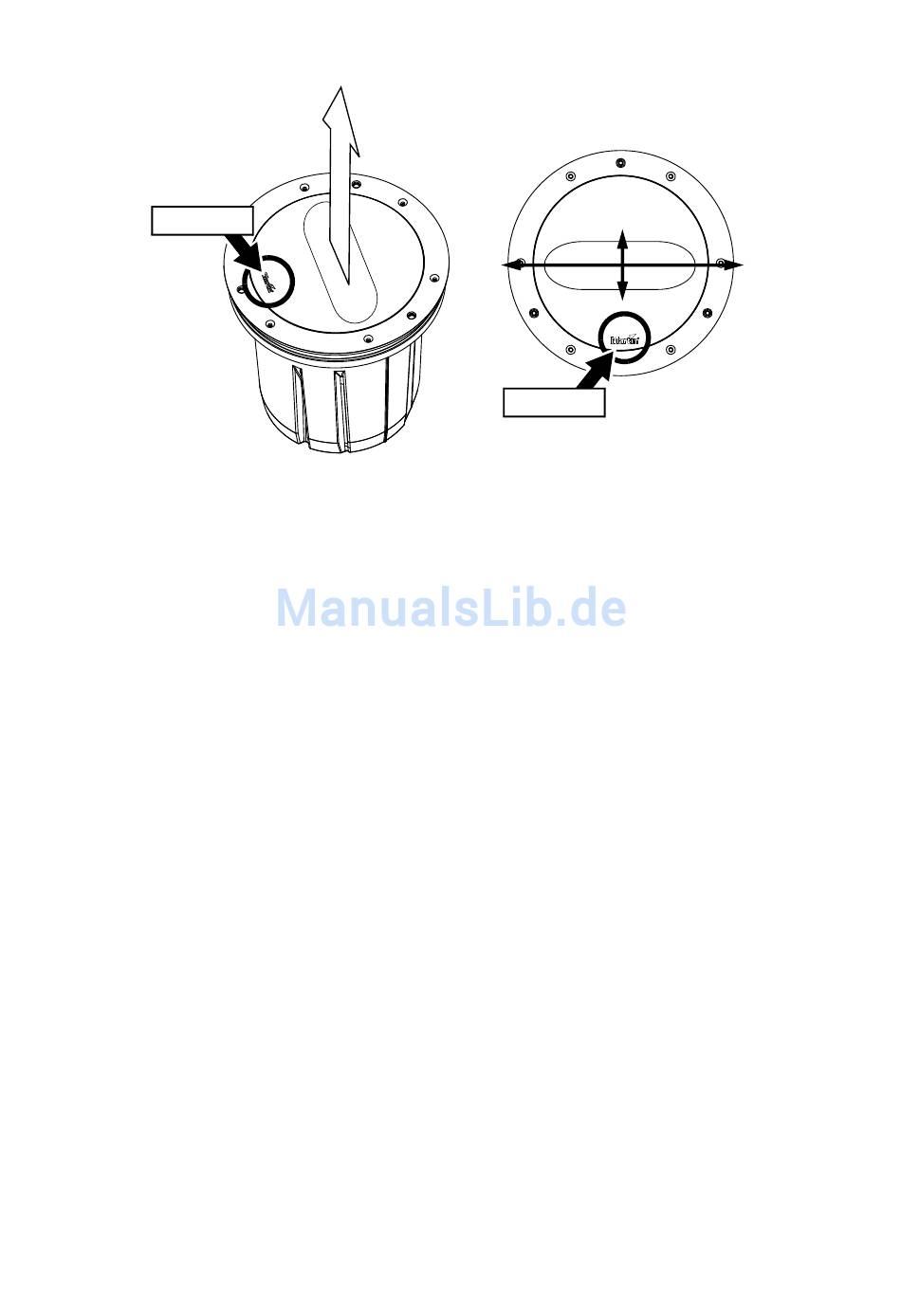

Bild 5: Ausrichtung bei asymmetrischer Lichtverteilung
Inground 400 Serie Bedienungsanleitung
Enger
Winkel
Martin® Logo
Weiter
Winkel
