2. ANSCHLÜSSE & BEDIENUNGSELEMENTE

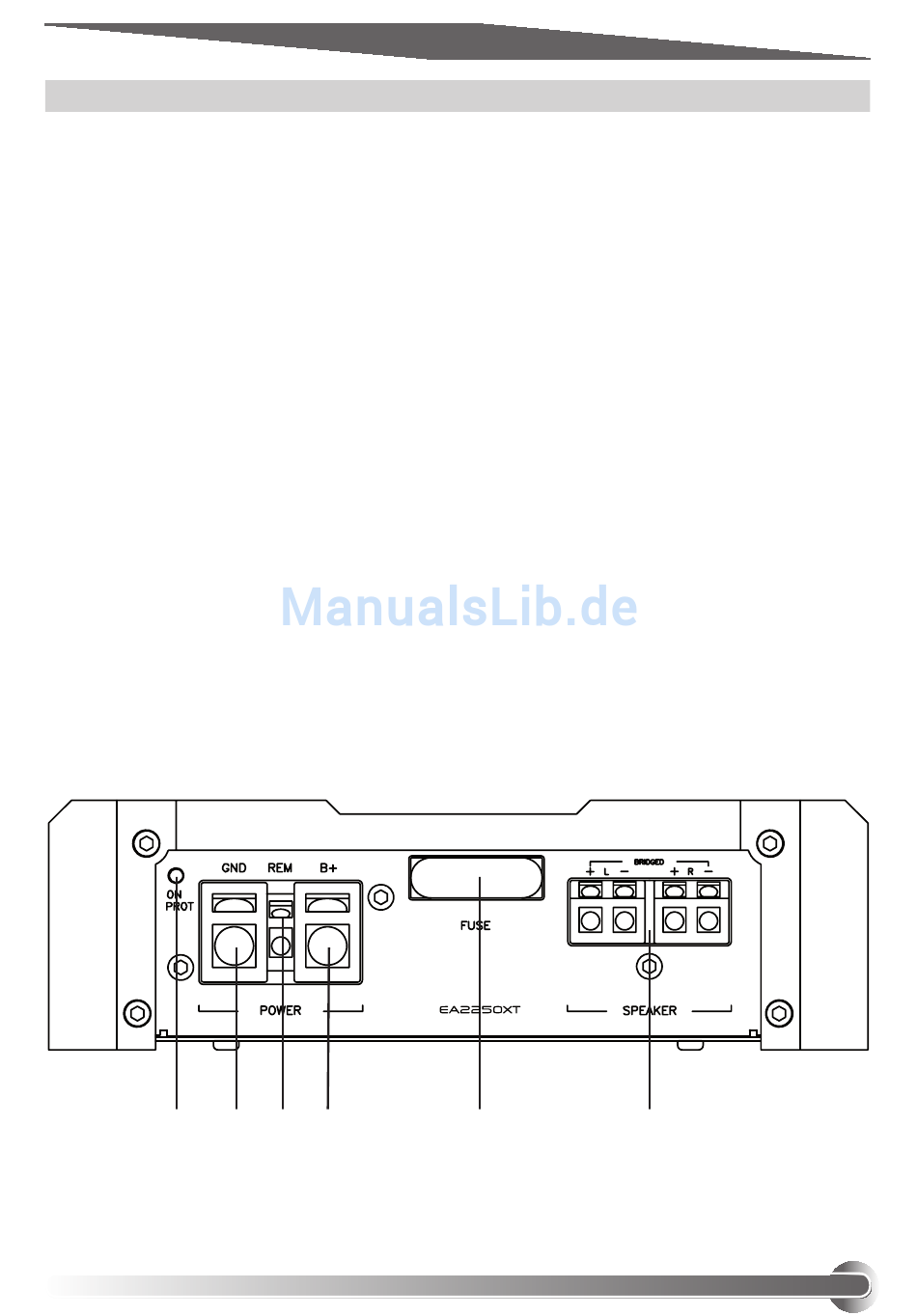

2.2 REAR PANEL EA2250XT
8
POWER LED / PROTECTION LED
Grüne „Power" LED, signalisiert den normalen Betriebszustand der Endstufe
im eingeschalteten Zustand. Rote „Protection" LED, signalisiert eine generelle
Fehlfunktion der Endstufe, wie z.B. Kurzschluss an den Lautsprecherausgängen,
Überhitzung sowie Gleichspannung an den LS-Ausgängen.
9
GND POWER INPUT TERMINAL
Druckgussterminal zum direkten Anklemmen der Masseverbindung.
10 REMOTE INPUT TERMINAL
Druckgussterminal für die automatische Ein-bzw. Ausschaltung des Verstärkers über
den 'Amp-Remote' Anschluß des Steuergerätes.
11 +12 V POWER INPUT TERMINAL
Druckgussterminal für die direkte Verbindung zum positiven Batterie-Pol.
12
FUSE
80 Ampere Maxi Sicherung.
13
SPEAKER TERMINALS
Druckgussterminal mit Lautsprecher-Anschlußklemmen für den Direktanschluss
von Lautsprechern im stereo- oder gebrückten Modus.
8
9 10 11
12
13
27
