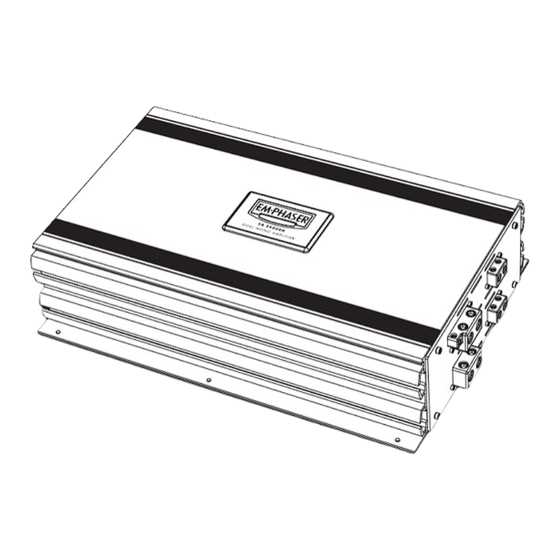

EMPHASER EA24000D Einbau- Und Bedienungsanleitung
Dual mono digital amplifier
Verwandte Anleitungen für EMPHASER EA24000D
Inhaltszusammenfassung für EMPHASER EA24000D

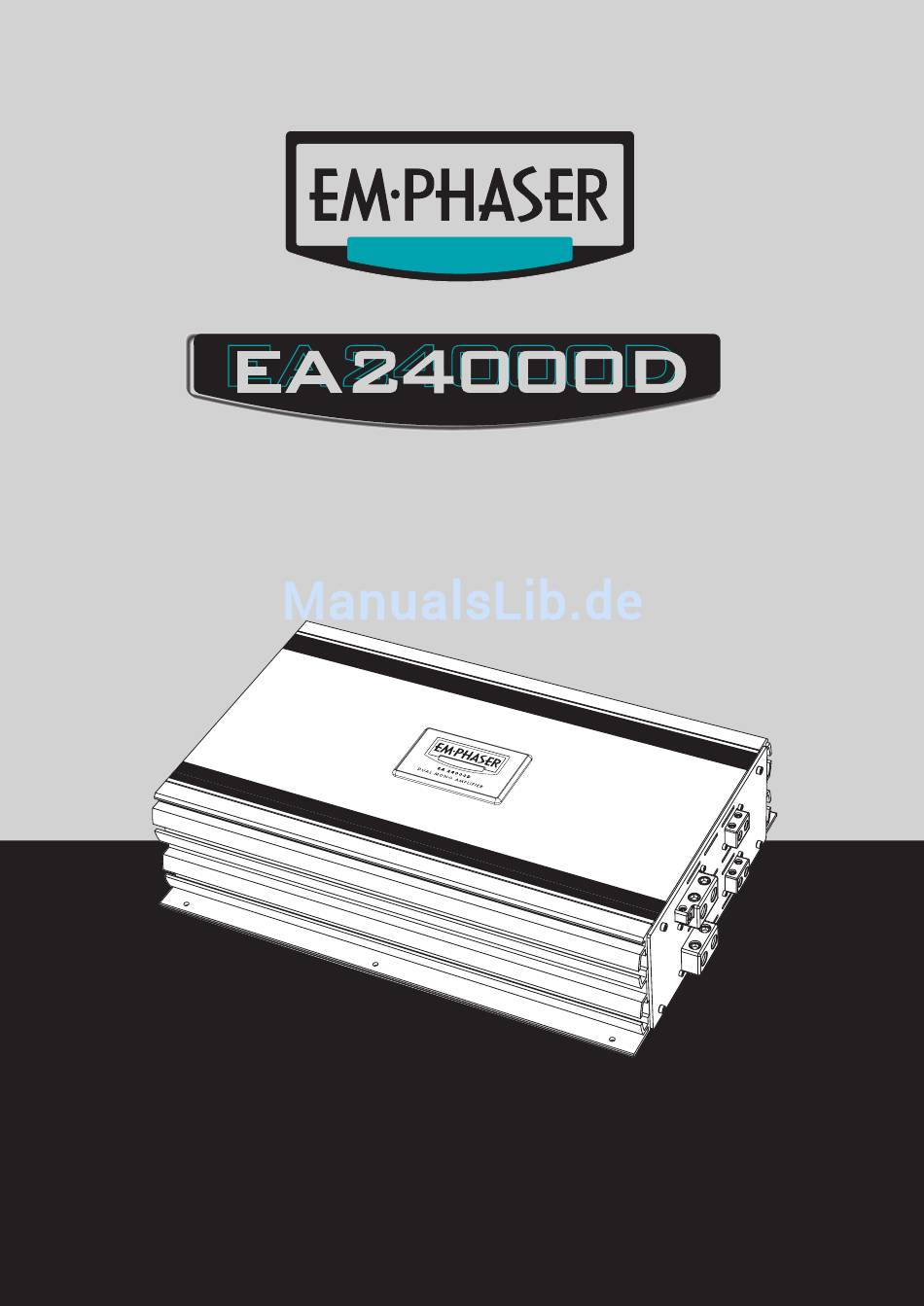

- Seite 1 D U A L M O N O D I G I TA L A M P L I F I E R INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
WIRE ROUTING MAIN POWER WIRES RCA & REMOTE WIRES LOUDSPEAKER WIRES BRIDGE CONNECTION SCHEMATIC GENERAL CONNECTION SCHEMATIC CROSSOVER ADJUSTMENTS LOWPASS CROSSOVER FREQUENCY ADJUSTMENT SUBSONIC HIGHPASS CROSSOVER ADJUSTMENT INPUT LEVEL ADJUSTMENT PHASE-SHIFT ADJUSTMENT TECHNICAL SPECIFICATIONS EMPHASER LIMITED WARRANTY WARRANTY LIMITATIONS WARRANTY CARD... - Seite 3 LAUTSPRECHER-IMPEDANZ & KABELINFO MONTAGE DES VERSTÄRKERS VERKABELUNG / ELEKTRISCHER ANSCHLUSS HAUPT-STROMKABEL CINCH- & REMOTE KABEL LAUTSPRECHERKABEL ANSCHLUSS-SCHEMA GEBRÜCKT GENERELLES ANSCHLUSS-SCHEMA EINSTELLUNG DER FREQUENZWEICHE TIEFPASS TRENNFREQUENZ SUBSONIC HOCHPASS TRENNFREQUENZ ANPASSUNG DER EINGANGSEMPFINDLICHKEIT EINSTELLUNG DES PHASE-SHIFTS TECHNISCHE SPEZIFIKATIONEN EMPHASER GARANTIE-BESTIMMUNGEN GARANTIE-EINSCHRÄNKUNGEN GARANTIEKARTE...
- Seite 14 Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf dieses EA24000D Verstärkers von EMPHASER entschieden haben. Damit Sie die Wiedergabequalität und die Leistungsfähigkeit Ihres Verstärkers voll ausschöpfen kön- nen, möchten wir Sie bitten, sich eingehend mit den Möglichkeiten und technischen Features dieses Verstärkers vertraut zu machen.
-
Seite 15: Technischer Aufbau / Merkmale
1. TECHNISCHER AUFBAU / MERKMALE ■ CAR AUDIO VERSTÄRKER: Dieser Dual Mono Digitalverstärker dient zum Antrieb von Hochleistungs-Subwoofer Systemen. ■ SUBWOOFERPEGELREGELUNG ÜBER EXTERNE KABELFERNBEDIENUNG: Die im Fond des Fahrzeuges montierbare kleine Fernbedienung ermöglicht die bequeme Anpassung der Lautstärke des Subwoofers vom Fahrersitz aus. ■... -
Seite 16: Anschlüsse & Bedienungselemente
CINCH INPUTS 1/2-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge (Sub-Out) des Steuergerätes CINCH OUTPUTS Ausgangsbuchse zum Verbinden von weiteren EA24000D – Verstärkern POWER LED Grüne „Power“ LED, signalisiert den normalen Betriebszustand der Endstufe im eingeschal- teten Zustand PROTECTION LED Rote „Protection“... -
Seite 17: Eingänge Am Rear Panel
2.2 EINGÄNGE AM REAR PANEL „REM“ INPUT TERMINAL Eingangsterminal für den Anschluss des Remote-Kabels des Amp- oder Antenna-Remote Ausgangs des Steuergerätes „+12V“ POWER INPUT TERMINAL 35mm Direkt-Eingangsterminals für den Anschluss an den 12V Pluspol der Fahrzeugbatterie „GND“ POWER INPUT TERMINAL 35mm Direkt-Eingansterminals für den Anschluss an die Chassis-Masse des Kfz’s, oder den Minuspol der Fahrzeugbatterie... -
Seite 18: Lautsprecher-Impedanz & Kabelinfo
2.3 LAUTSPRECHER IMPEDANZ & KABELINFO Die Wärmekapazität der Kühlrippen dieser Endstufe wurde bei dieser Verstärker-Serie für niederoh- mige Lasten ausgelegt. Die minimale Abschlussimpedanz der EA24000D steht unten. Die angegebene Minimal-Impedanz darf nicht unterschritten werden! Beachten Sie nachfolgende Empfehlungen: ➡ EA24000D 1 Ohm im dual mono Betrieb ➡... -
Seite 19: Montage Des Verstärkers
3. MONTAGE DES VERSTÄRKERS ACHTUNG! Entfernen Sie zu Ihrer eigenen Sicherheit erst das Pluskabel vom Pluspol der Batterie! Bei allen nachfolgend beschriebenen Installationsschritten muss der Stromkreis des Kraftfahrzeugs unterbrochen sein! Erst nach Abschluss aller Installationsarbeiten wird über das Pluskabel der Stromkreis wieder geschlossen. -
Seite 20: Verkabelung / Elektrischer Anschluss
4. VERKABELUNG / ELEKTRISCHER ANSCHLUSS 4.1 HAUPT-STROMKABEL Verlegen Sie nun das Pluskabel direkt von der Batterie zum Verstärker. Innerhalb der ersten 30 cm nach dem Pluspolklemmenabgriff muss eine Hauptsicherung angebracht werden (Absicherung des Pluskabels gegen Kurzschluss auf Fahrzeug-Masse und dadurch resul- tierendem Kabelbrand!) Verwenden Sie eine dem Stromkabelquerschnitt entsprechende Haupt-Sicherung, mindestens aber eine mit 2 x 300A Wert. -
Seite 21: Anschluss-Schema Gebrückt
4.4 ANSCHLUSS-SCHEMA GEBRÜCKT Remote 1 CH 2 CH POWER MONO +12V BRIDGED POWER +12V MONO Main Fuse 2 x 300 A Battery Min. Impedance 2 Ω... -
Seite 22: Generelles Anschluss-Schema
4.5 GENERELLES ANSCHLUSS-SCHEMA Remote 1 CH 2 CH POWER MONO +12V BRIDGED POWER +12V MONO Main Fuse 2 x 300 A Battery Min. Impedance 1+1 Ω... -
Seite 23: Einstellung Der Frequenzweiche
Stellen Sie den Lautstärkeregler Ihres Steuergerätes auf ca. ³ ₄ der Maximallautstärke und benutzen Sie für die nun kommende Einstellung ein gut aufgenommenes dynamikreiches Musikstück. Drehen Sie nun den GAIN Regler von der EA24000D langsam (Achtung! langsam!) im Uhrzeigersinn auf, bis Sie gerade die Verzerrungsgrenze im Bassbereich erreichen. Dann drehen Sie den GAIN Regler gerade soweit zurück, dass die Verzerrungen wieder verschwinden. -
Seite 24: Einstellung Des Phase-Shifts
Anschlussvariante austesten. In so einem Fall wird dann der Phase-Shift einfach in seiner linksan- schlag (0°) Stellung belassen. ACHTUNG: Wenn zwei oder mehrere EA24000D Endstufen in einem System- konzept zum Einsatz kommen müssen die Phase-Shift Regler von ALLEN EA24000D’s entweder auf links oder rechtsanschlag stehen. Ansonsten ergibt... -
Seite 27: Emphaser Limited Warranty
Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Please do not send any product to EMPHASER Inc. U.S.A. Should you have difficulty in finding an authorized EMPHASER service center, details are avail- able from your local distributor.
