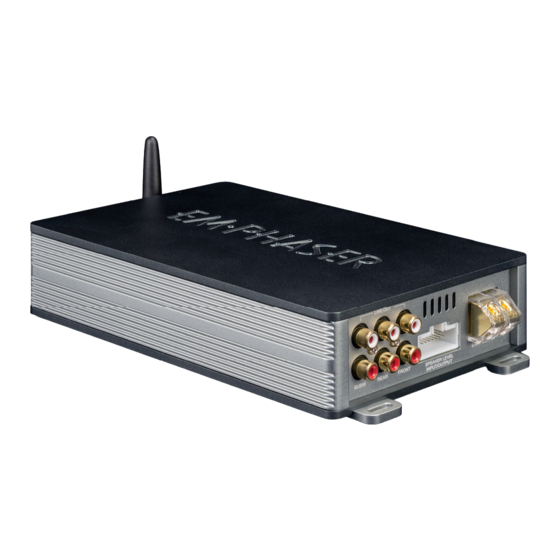

- Seite 1 EA-D500 5-CH SMART DIGITAL AMPLIFIER INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Seite 2: Safety Instructions
■ Class A/B front channel amp for best sound quality, Class D sub channel amp for best controlling options of this EMPHASER amplifier. Please read this manual carefully, before sound quality and power ratio attempting the installation. - Seite 3 Side panels CONNECTIONS + CONTROLS EA-D500 INPUTS + OUTPUTS RCA OUTPUTS 1/2 | 3/4 | 5 CH Low-level stereo RCA signal outputs for connection to the amplifier. SPEAKER LEVEL INPUT / OUTPUT Terminal to connect the amplifier to the head-unit for signal transmission. It also provides REM output for additional amplifiers.
-
Seite 4: Speaker Impedance & Power Wire Info
After installation, from the dashboard and disconnect the main wire. Find a place for the EA-D500 and con- there should be a clearance of at least 5cm to all sides including the top of the amplifier nect the optionally available car-specific wire to the amp. - Seite 5 2. Install EA-D500_V1.0.apk to your Android smart phone. downloads the current settings from the amplifier. 3. Turn on Bluetooth on your mobile and search “EA-D500”, then connect to it with paring code 1234. 4. Open EA-D500 app and click the “Connect” button to connect your mobile to the amplifier.
- Seite 6 Time Alignment Crossover Press the "Time Alignment" button to go In this menu you can assign a frequency to the menu. In this menu you can apply a band to the connected speakers that cor- time delay to the speaker signal to simu- responds to their recommended opera- late an ideal listening position.
- Seite 7 Noise Gate EQ Settings The Noise Gate function is dedicated to In the EQ menu you can build your sound reduce the back ground noise of the head according to your preferences. With the unit. If back ground noise of the head unit provided parametric 15-band EQ (5-band is audible, increase the Noise Gate level EQ for subwoofer) you are able to correct...
- Seite 8 Dynamic Bass Save to Phone Located in the EQ menu, the “Bass” slider is a very effective way to increase bass per- You can save the settings on your smartphone. To do this, press "Save on Phone" formance without overloading the speakers. enter the desired filename, and confirm with "OK".
-
Seite 9: Sicherheitshinweise
Wir danken Ihnen für den Kauf dieser EMPHASER Endstufe. HAUPTMERKMALE EA-D500 Damit Sie die Wiedergabequalität und die Leistungsfähigkeit dieses Verstärkers voll aus- 5-Kanal Smart Digital Amplifier mit iOS oder Android App kontrollierten Audio DSP schöpfen können, bitten wir Sie, sich eingehend mit den Möglichkeiten und technischen Funktionen Features dieses Verstärkers vertraut zu machen. - Seite 10 Side panels ANSCHLÜSSE + BEDIENUNGSELEMENTE EA-D500 EINGÄNGE + AUSGÄNGE RCA OUTPUTS FRONT | REAR | SUBW Cinch Ausgangsbuchsen für den Anschluss an die Cinch Eingänge eines weiteren Verstärkers. SPEAKER LEVEL INPUT / OUTPUT Terminal für den Anschluss an das Autoradio. Das Kabel stellt ausserdem einen REM- Ausgang bereit, mit dem weitere Verstärker eingeschaltet werden können.
-
Seite 11: Lautsprecher Impedanz & Kabelinfo
Wir empfehlen einen minimalen Kabelquerschnitt (bei einer Länge von 5m) von 10 mm² für das +12V und das Massekabel. Diese Empfehlung garantieren eine problemlose Funk- EA-D500 → CH 1/2 und CH 3/4 4 Ohm Stereo / CH 5 4/2 Ohm mono tion des Verstärkers, sowie volle Leistungsabgabe ohne übermässige Erwärmung. - Seite 12 , um den Verstärker mit der App zu verbinden. Nur für iOS Smartphones: 1. Gehen Sie in den Apple AppStore, suchen Sie nach „EA-D500“ und laden Sie die App auf Ihr Smartphone. 2. Aktivieren Sie Bluetooth. 3. Öffnen Sie die EA-D500 App und berühren Sie den “Connect” Button , um den Verstärker mit der App zu verbinden.
- Seite 13 Time Alignment Crossover In diesem Menü können Sie den ange- In diesem Menü sind Sie in der Lage, schlossenen Lautsprechern ein Frequenz- das Signal der Lautsprecher zeitlich zu verzögern, um eine ideale Hörposition zu band zuweisen, welches deren empfohle- nen Einsatzbereich entspricht. Sie können simulieren.
- Seite 14 Noise Gate EQ Setting Noise Gate ist dazu gedacht, mögliches Im Equalizer Menü können Sie den Klang Grundrauschen des Radios zu reduzieren. an die Gegebenheiten des Fahrzeuges Falls ein Grundrauschen hörbar ist, schie- anpassen. Mit diesem parametrischen 15- ben Sie den Regler nach links, bis es nicht Band EQ (5-Band EQ für den Subwoofer) mehr oder nur noch kaum hörbar ist.
- Seite 15 Dynamic Bass Save to Phone Der „Bass“-Regler bietet eine grossartige Sie können die Einstellungen auch auf Ihrem Smartphone speichern. Drücken Sie dazu Möglichkeit für mehr Bass ohne die Laut- auf „Save to Phone“ , geben den gewünschten Dateinamen ein und bestätigen Sie sprecher zu stark zu überlasten.
- Seite 16 Should your EMPHASER amplifier require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Do not send any product to EMPHASER Inc. U.S.A. Should you have difficulty in finding an authorized EMPHASER service center, details are available from your local distributor.
- Seite 17 Rev. B...
