EMPHASER EA1600D Einbau- Und Bedienungsanleitung

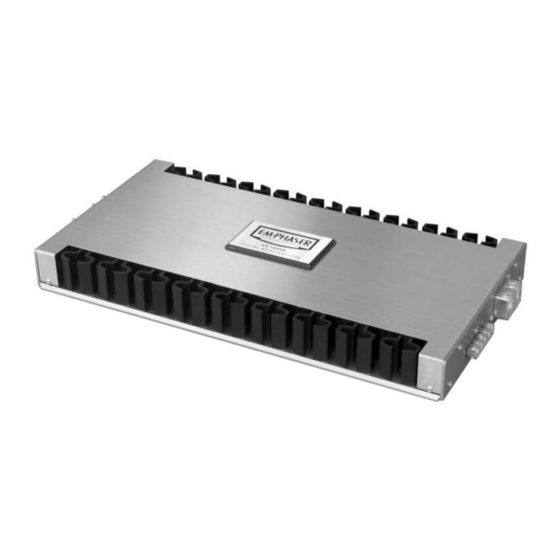

Digital mono amplifier
Verwandte Anleitungen für EMPHASER EA1600D
Inhaltszusammenfassung für EMPHASER EA1600D

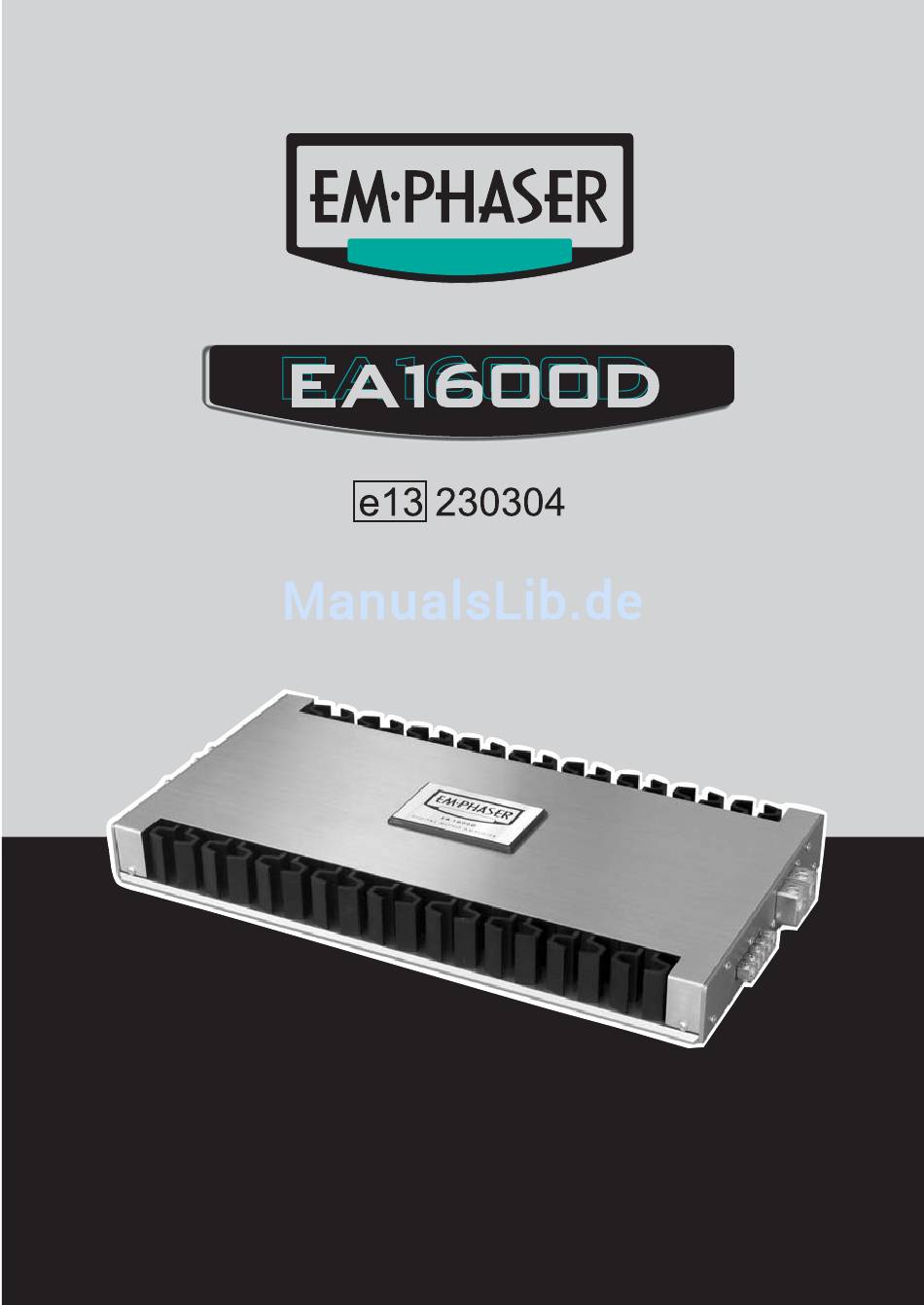

- Seite 1 D I G I T A L M O N O A M P L I F I E R INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
WIRE ROUTING MAIN POWER WIRES RCA & REMOTE WIRES LOUDSPEAKER WIRES MASTER/SLAVE CONNECTION SCHEMATIC GENERAL CONNECTION SCHEMATIC CROSSOVER ADJUSTMENTS LOWPASS CROSSOVER FREQUENCY ADJUSTMENT SUBSONIC HIGHPASS CROSSOVER ADJUSTMENT INPUT LEVEL ADJUSTMENT PHASE-SHIFT ADJUSTMENT TECHNICAL SPECIFICATIONS EMPHASER LIMITED WARRANTY WARRANTY LIMITATIONS WARRANTY CARD... - Seite 3 LAUTSPRECHER-IMPEDANZ & KABELINFO MONTAGE DES VERSTÄRKERS VERKABELUNG / ELEKTRISCHER ANSCHLUSS HAUPT-STROMKABEL CINCH- & REMOTE KABEL LAUTSPRECHERKABEL MASTER/SLAVE ANSCHLUSS-SCHEMA GENERELLES ANSCHLUSS-SCHEMA EINSTELLUNG DER FREQUENZWEICHE TIEFPASS TRENNFREQUENZ EINSTELLUNG SUBSONIC HOCHPASS TRENNFREQUENZ EINSTELLUNG ANPASSUNG DER EINGANGSEMPFINDLICHKEIT PHASE-SHIFT EINSTELLUNG TECHNISCHE SPEZIFIKATIONEN EMPHASER GARANTIE-BESTIMMUNGEN GARANTIE-EINSCHRÄNKUNGEN GARANTIEKARTE...
- Seite 14 Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf dieses EA1600D Verstärkers von EMPHASER entschieden haben. Damit Sie die Wiedergabequalität und die Leistungsfähigkeit Ihres Verstärkers voll ausschöpfen kön- nen, möchten wir Sie bitten, sich eingehend mit den Möglichkeiten und technischen Features dieses Verstärkers vertraut zu machen.
-
Seite 15: Technischer Aufbau / Merkmale
INTEGRIERTER PHASE-SHIFT: Dieser Verstärker verfügt über einen elektronischen Phase-Shift, der es ermöglicht die Phase des Ausgangssignals von 0 bis 180° einzustellen. MASTER – SLAVE BETRIEB: Zwei EA1600D Verstärker können mit einem Cinchkabel zu einer Master-Slave Einheit zusammengeschlossen werden. Dadurch sind enorm hohe Ausgangsleistungen von über 4kW an 2 Ohm möglich. -
Seite 16: Anschlüsse & Bedienungselemente
Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge (Sub-Out) des Steuergerätes CINCH-BUCHSE MASTER/SLAVE Ausgangsbuchse / Eingangsbuchse, zum Verbinden von zwei EA1600D, die im Master/Slave Betrieb konfiguriert und betrieben werden sollen PROTECTION LED Rote „Protection“ LED, signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B. -
Seite 17: Eingänge Am Rear Panel
FRONT PANEL PROTECT POWER 0.3V 10Hz 60Hz 30Hz 300Hz INPUT OUTPUT REMOTE SLAVE MASTER GAIN SUBSONIC PHASE 2.2 EINGÄNGE AM REAR PANEL LAUTSPRECHER AUSGANGS-TERMINAL Lautsprecheranschlussterminal für den Anschluss von einem oder mehreren Subwoofer(n) „REM“ INPUT TERMINAL Eingangsterminal für den Anschluss des Remote-Kabels des Amp- oder Antenna-Remote Ausgangs des Steuergerätes “GND“... -
Seite 18: Lautsprecher-Impedanz & Kabelinfo
EMPHASER empfiehlt einen minimalen Kabelquerschnitt (bei einer Länge von 5m) von mindestens 35 für das +12V und das Massekabel. Falls die Endstufe an sehr niederohmigen Lasten oder gar zwei EA1600D im Master-Slave Betrieb arbeiten müssen, sollte die Verwendung von 50 mm Haupt- und Masse Stromkabeln selbstverständlich sein. -
Seite 19: Montage Des Verstärkers
3. MONTAGE DES VERSTÄRKERS ACHTUNG! Entfernen Sie zu Ihrer eigenen Sicherheit erst das Pluskabel vom Pluspol der Batterie! Bei allen nachfolgend beschriebenen Installationsschritten muss der Stromkreis des Kraftfahrzeugs unterbrochen sein! Erst nach Abschluss aller Installationsarbeiten wird über das Pluskabel der Stromkreis wieder geschlossen. -
Seite 20: Verkabelung / Elektrischer Anschluss
4. VERKABELUNG / ELEKTRISCHER ANSCHLUSS 4.1 HAUPT-STROMKABEL Verlegen Sie nun das Pluskabel direkt von der Batterie zum Verstärker. Innerhalb der ersten 30 cm nach dem Pluspolklemmenabgriff muss eine Hauptsicherung angebracht werden (Absicherung des Pluskabels gegen Kurzschluss auf Fahrzeug-Masse und dadurch resul- tierendem Kabelbrand!) Verwenden Sie eine dem Stromkabelquerschnitt entsprechende Haupt-Sicherung, mindestens aber eine mit 150A Wert. -
Seite 21: Master/Slave Anschluss-Schema
4.4 MASTER/SLAVE ANSCHLUSS-SCHEMA... -
Seite 22: Generelles Anschluss-Schema
4.5 GENERELLES ANSCHLUSS-SCHEMA... -
Seite 23: Einstellung Der Frequenzweiche
Stellen Sie den Lautstärkeregler Ihres Steuergerätes auf ca. C | v der Maximallautstärke und benutzen Sie für die nun kommende Einstellung ein gut aufgenommenes dynamikreiches Musikstück. Drehen Sie nun den GAIN Regler von der EA1600D langsam (Achtung! langsam!) im Uhrzeigersinn auf, bis Sie gerade die Verzerrungsgrenze im Bassbereich erreichen. Dann drehen Sie den GAIN Regler gerade soweit zurück, dass die Verzerrungen wieder verschwinden. -
Seite 24: Einstellung Vom Phase-Shift
ACHTUNG: Wenn zwei oder mehrere EA1600D Endstufen in einem Systemkonzept zum Einsatz kommen – diese aber NICHT im Master-Slave Betrieb verwendet werden – müssen die Phase-Shift Regler von ALLEN EA1600D’s entweder auf links oder rechtsanschlag stehen. Ansonsten ergibt sich durch einen Phasenversatz eventuell eine Auslöschung der Basssignale!!!! -
Seite 27: Emphaser Limited Warranty
Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Please do not send any product to EMPHASER Inc. U.S.A. Should you have difficulty in finding an authorized EMPHASER service center, details are avail- able from your local distributor.
