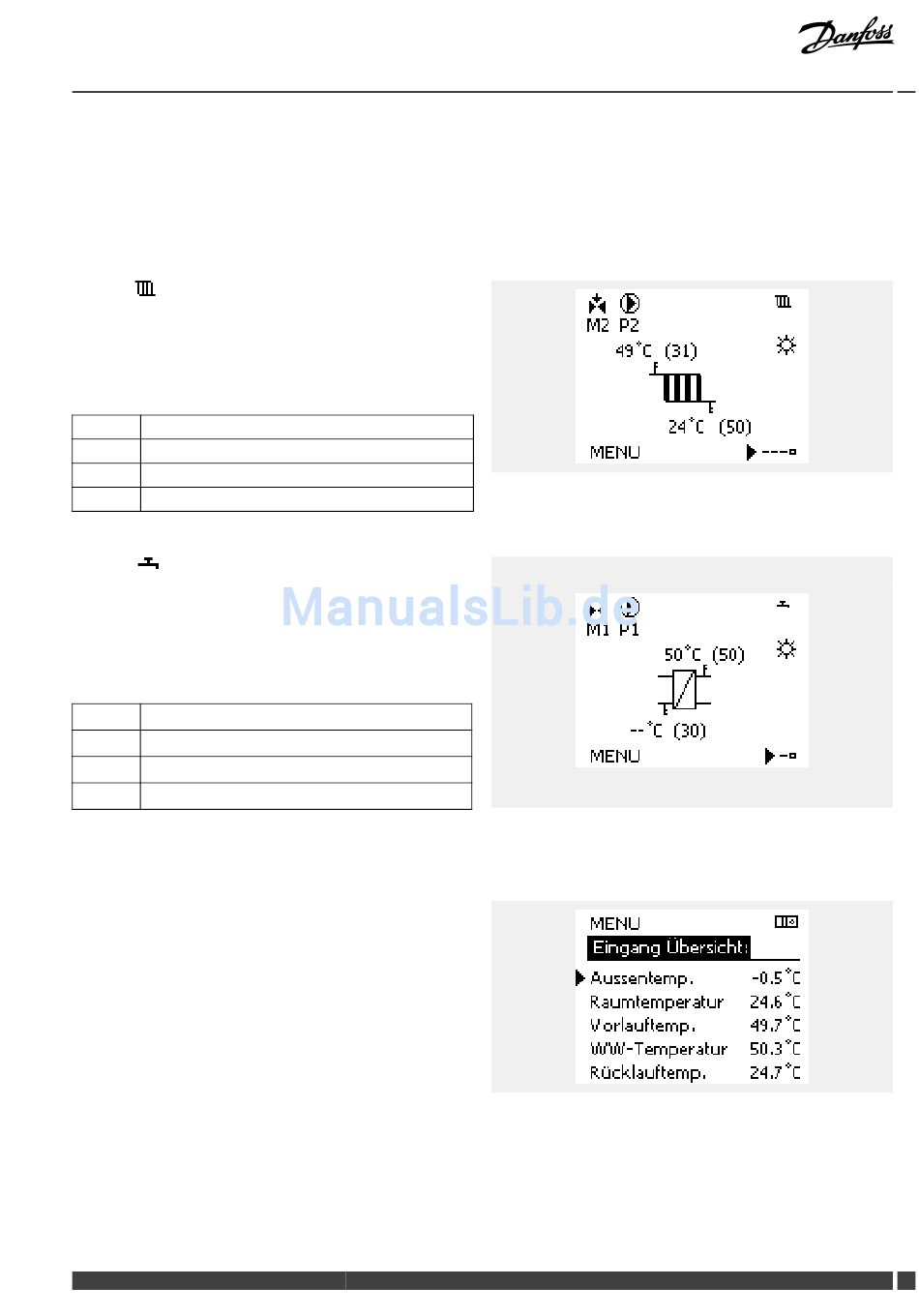

3.4 Überwachung der Temperaturen und Regelkomponenten
Dieser Abschnitt beschreibt die allgemeine Funktionsweise der
Serie ECL Comfort 210/310. Abgebildet sind typische Anzeigen, die
sich nicht auf eine bestimmte Applikation beziehen. Sie können
sich von den Anzeigen in Ihrer Applikation unterscheiden.
Heizkreis
Das Übersichtsdisplay zum Heizkreis gibt einen schnellen Überblick
über die aktuellen und gewünschten Temperaturen sowie über
den aktuellen Status der Regelkomponenten.
Displaybeispiel
49 °C
Vorlauftemperatur
(31)
Gewünschte Vorlauftemperatur
24 °C Rücklauftemperatur
(50) Rücklauftemperaturbegrenzung
WW-Kreis
Das Übersichtsdisplay vom WW-Kreis verschafft einen schnellen
Überblick über die aktuellen und gewünschten Temperaturen
sowie über den aktuellen Status der Systemkomponenten
(Pumpen und Stellantriebe).
Displaybeispiel (Wärmeübertrager):
50 °C
Vorlauftemperatur
(50)
Gewünschte Vorlauftemperatur
- -
Rücklauftemperatur: Fühler nicht angeschlossen
(30) Rücklauftemperaturbegrenzung
Übersicht Eingänge
Eine weitere Möglichkeit, sich einen schnellen Überblick über die
gemessenen Temperaturen zu verschaffen, besteht darin, das
Untermenü „Übersicht Eingang" aufzurufen, das unter „Allgemeine
Reglereinstellungen" zu finden ist. Wie Sie zum Menü „Allgemeine
Reglereinstellungen" gelangen, ist im Abschnitt 7.1 auf Seite 84
beschrieben.
In dieser Übersicht (siehe Beispiel rechts unten) werden die aktuell
gemessenen Temperaturen nur angezeigt. Einstellungen können
Sie auf dieser Displayseite somit nicht vornehmen.
Danfoss District Energy
ECL Comfort 210 / 310, Application A232 / A332
Displaybeispiel mit Wärmeübertrager:
VI..JM.G1.03 DEN-SMT/DK 65
