Instruktion

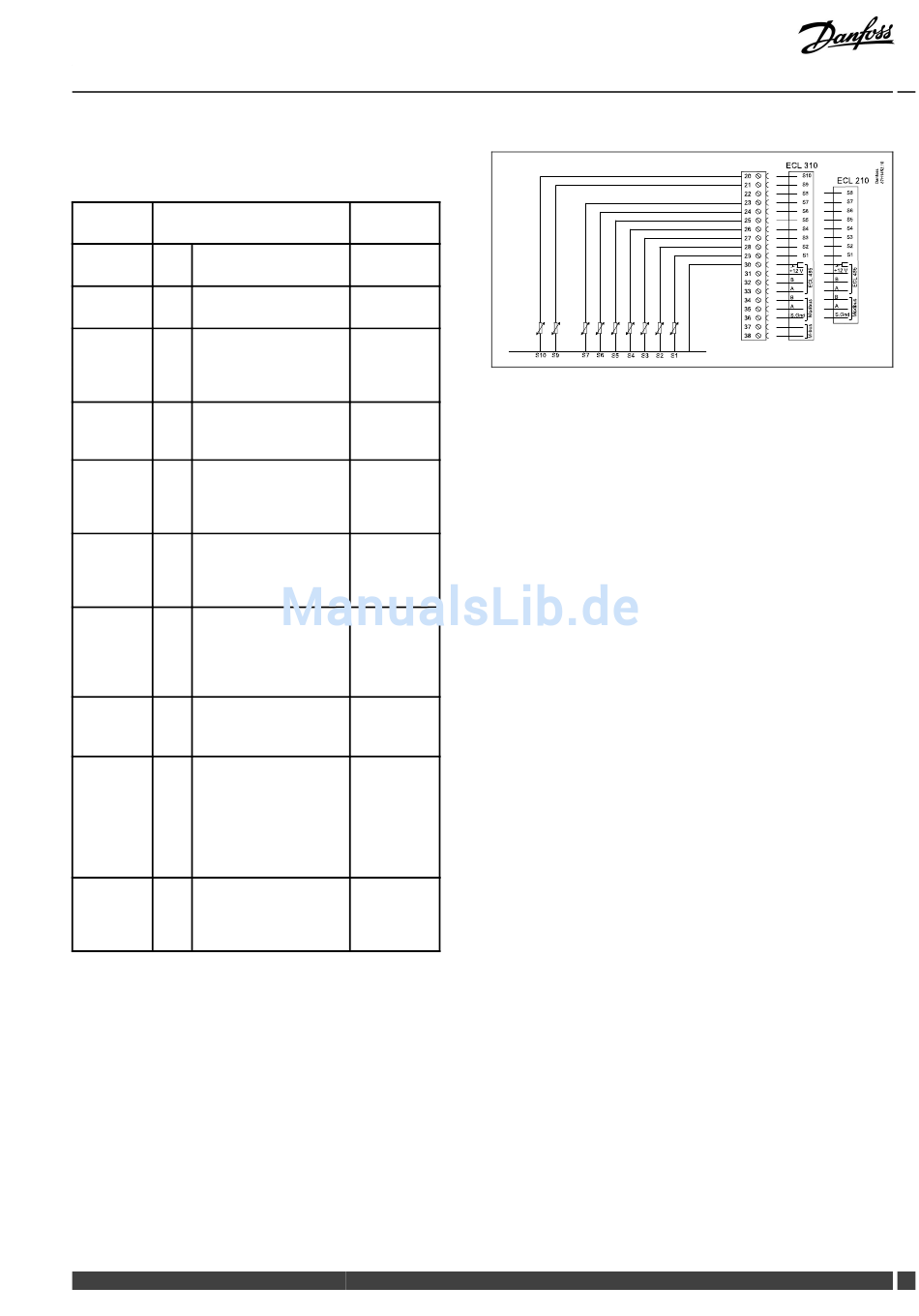

Anschlüsse für A232, allgemein:
Für applikationsspezifische Anschlüsse siehe auch die
Montageanleitung (liegt dem Applikationsschlüssel bei).
Klemme Fühler/Beschreibung
29 und 30 S1 Außentemperatur
Fühler *
28 und 30 S2 Raumtemperaturfühler
Alternativ: ECA 31
S3
27 und 30 Vorlauftemperaturfüh-
ler **
S4
26 und 30 Nur A332.2 und A332.3:
Vorlauftemperaturfüh-
ler, Kühlung **
S5
25 und 30 Oberflächen- oder
Rücklauftemperatur-
fühler
S6
24 und 30 Oberflächen- oder
Rücklauftemperatur-
fühler
S7
23 und 30
Übersteuerungssignal
Nur A332.3: Ver-
sorgungstemperatur-
fühler
22 und 30 S8
Übersteuerungssignal
Nur A332.3: TWW-
Durchflussschalter
21 und 30 S9 Nur ECL 310:
A332.2: Rücklauftem-
peraturfühler
A332.3: TWW-Vor-
lauftemperaturfühler **
A332.4: Über-
steuerungssignal
20 und 30 S10 Nur ECL 310:
Rücklauftemperatur-
fühler
Die Temperaturfühler müssen angeschlossen sein, damit die
gewünschte Funktion gewährleistet ist.
* Ist der Außentemperaturfühler nicht angeschlossen oder das
Fühlerkabel kurzgeschlossen, geht der Regler davon aus,
dass die Außentemperatur 0 °C beträgt.
** Ist kein Fühler angeschlossen oder das Fühlerkabel
kurzgeschlossen, schließt das Motorregelventil
(Sicherheitsfunktion).
Werkseitig eingesetzte Brücke:
zwischen Klemme 30 und gemeinsamer Anschlussklemme.
Danfoss District Energy
ECL Comfort 210 / 310, Application A232 / A332
Typ
(empfohl.)
ESMT
ESM-10
ESM-
11/ESMB/
ESMC/
ESMU
ESMC/
ESMU
ESM-
11/ESMB/
ESMC/
ESMU
ESM-
11/ESMB/
ESMC/
ESMU
Schalter
ESM-
11/ESMB/
ESMC/
ESMU
Schalter
ESM-
11/ESMB/
ESMC/
ESMU
Schalter
ESM-
11/ESMB/
ESMC/
ESMU
VI..JM.G1.03 DEN-SMT/DK 33
