3.3. Montage der Kettenschiene
Die Befestigung der Kettenschiene am Tor erfolgt mit den Befestigungswinkeln.

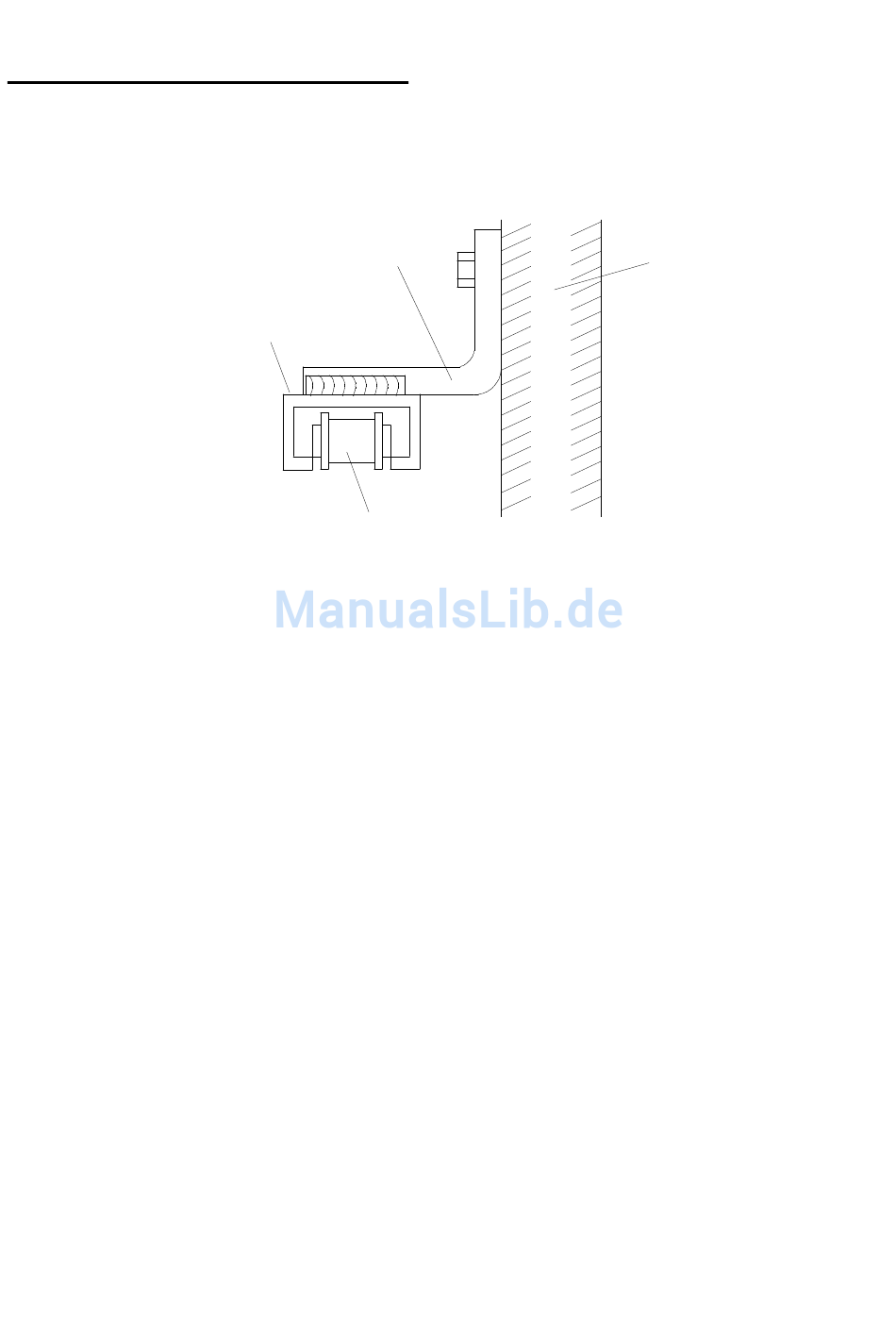

Bild 10 Befestigung der Kettenschiene am Tor
1. Lösen Sie das Kettenrad mit der Notlöseeinheit von der Antriebswelle, damit das Tor
von Hand verschoben werden kann. Die genaue Anleitung hierfür finden Sie in Kap.
5.2.
2. Markieren Sie von der Unterkante der Grundplatte 114 mm für die Antriebe WS 300/1,
DS 400/1 und DS 600/1 bzw. 160 mm für den Antrieb DS 1200 (siehe auch Bilder 6 und
7) über die gesamte Länge am Tor. Das Maß muß immer in der Nähe des Kettenrads
gemessen werden, damit das Kettenrad an jeder Position sicher in die Kettenschiene
eingreift. Verschieben Sie deswegen das Tor stückweise und messen Sie das Maß ab.
3. Schrauben Sie die Befestigungswinkel jeweils im Abstand von 0,5 m entlang der Mar-
kierung an das Tor.
4. Befestigen Sie die Kettenschiene zunächst provisorisch mit Schraubzwingen an den
Befestigungswinkeln. Falls die Kettenschiene aus mehreren Teilen besteht, setzten Sie
zunächst die Teile stumpf zusammen.
5. Verschieben Sie das Tor von Hand. Achten Sie darauf, daß das Kettenrad über die
volle Torlänge in der Mitte der Kette läuft und das senkrechte Spiel ca. 1 bis 2 mm be-
trägt. Korrigieren Sie gegebenenfalls die Lage der Kettenschiene.
6. Heften Sie die Kettenschiene an den Winkeln an und überprüfen Sie nochmals die
korrekte Lage der Kettenschiene.
7. Verschweißen Sie die Kettenschiene mit den Befestigungswinkeln. Falls die Ketten-
schiene aus mehreren Teilen besteht, verschweißen Sie auch diese.
Befestigungs-
winkel
Ketten-
schiene
Kette
11
Tor
