3. Mechanische Montage
Übersicht über die Vorgehensweise
1. Legen Sie ein Fundament für den Antrieb an (Kap. 3.1.).
2. Befestigen Sie den Antrieb auf dem Fundament (Kap. 3.2.).
3. Befestigen Sie die Kettenzahnstange bzw. Zahnstange am Tor (Kap. 3.3./3.4.).
4. Befestigen Sie die Endschalterbügel (Kap. 3.5.).
3.1. Anlegen des Fundaments
Bitte beachten Sie:
Das Fundament sollte etwas höher als das umgebene Niveau liegen, um
Feuchtigkeit im Antrieb zu vermeiden.
Für die Antriebe WS 300/1, DS 400/1 und DS 600/1
Für diese Antriebe ist ein Betonfundament mit
700 mm Länge in Torlaufrichtung
500 mm Breite und
frostfreier Tiefe
erforderlich.
Betonieren Sie, wenn gewünscht, Ankerschrauben zur Befestigung des Antriebs mit ein.
Die benötigten Positionen der Ankerschrauben ersehen Sie aus dem unteren Bild 8.
Dübel oder Anker-

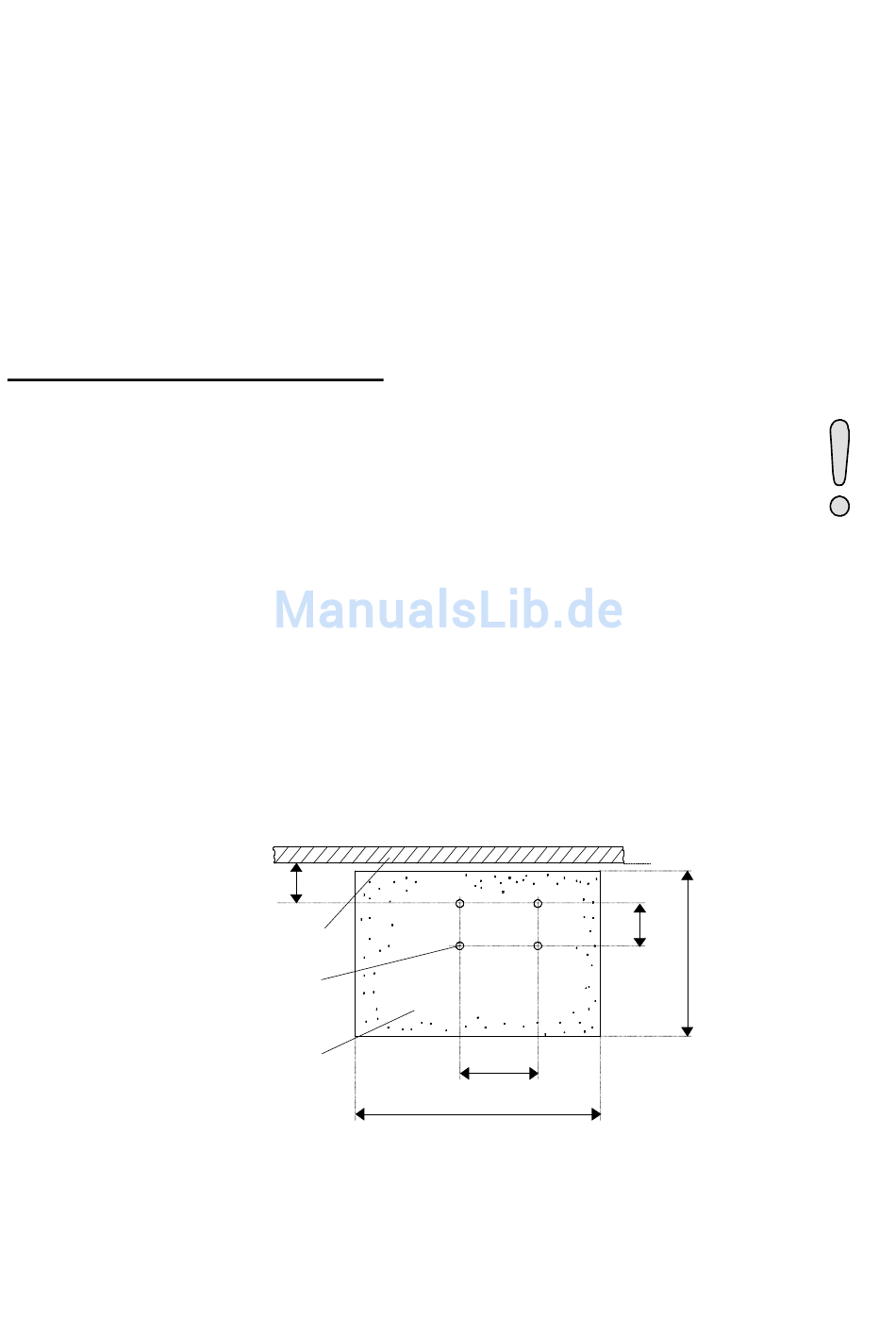

Bild 8
Positionen der Ankerschrauben im Fundament
für die Antriebe WS 300/1, DS 400/1 und DS 600/1
A
Tor
schrauben M 10
Betonfundament
A = 78 mm bei Verwendung einer Zahnstange
A = 81 mm bei Verwendung einer Kettenschiene
292
min. 700
9
92
min. 500
