4.2. Installationsplan
Der Antrieb muß an das Netz (230 V Wechselstrom für WS 300/1 und 400 V Drehstrom für
DS 400/1, DS 600/1, DS 1200) angeschlossen werden. Die Kabel von der Steuerung zum
Motor und zu den Endschaltern sind bereits vom Werk vorverdrahtet, hier sind keine In-
stallationen mehr nötig. Die Kabel zu den Zusatz- und Sicherheitseinrichtungen verlegen
Sie je nach Bedarf.
Endschalter
(im Werk
verdrahtet)
Taster
2 x 1
Warnlicht
3 x 1

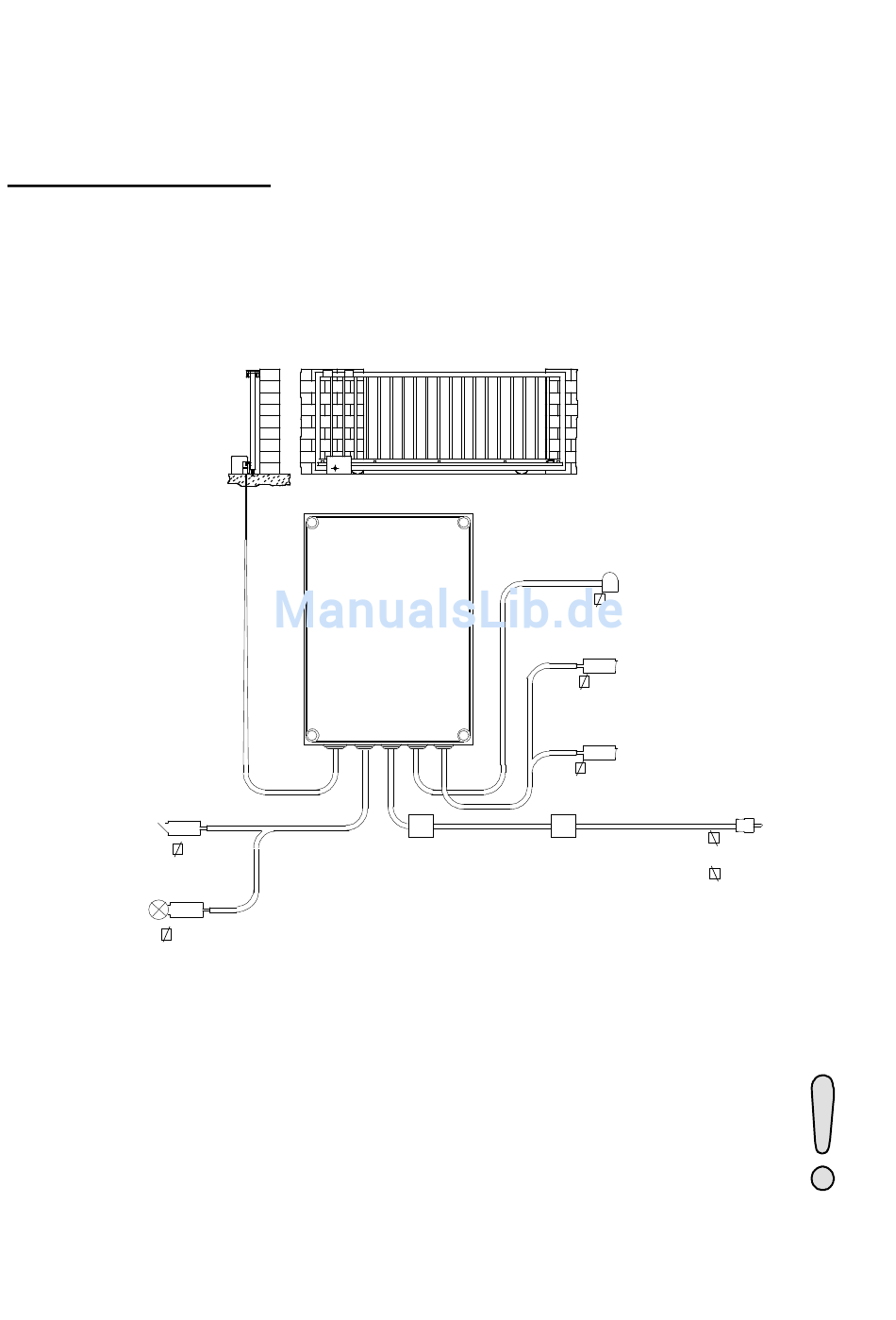

Bild 14 Installationsplan
Bitte beachten Sie:
In der beiliegenden Beschreibung der Steuerung sind alle erforderlichen
Erläuterungen zum Anschließen der Antriebe sowie der Bedien- und
Sicherheitseinrichtungen enthalten.
Bitte machen Sie sich gründlich mit dieser Steuerung vertraut. Nur so
können sie die vielfältigen Möglichkeiten der Steuerung nutzen.
Antrieb
(230V)
2 x 1
Not-Aus-Taster
2 x 1
abschließbarer
Motorschutz-
Hauptschalter
schalter
15
Sicherheitsleisten
2 x 1
Lichtschranke
Netzzuleitung
erforderlich
Netz 230V
3 x 1,5
oder
5 x 1,5
