Für den Antrieb DS 1200
Die erforderlichen Abmessungen des Fundaments sind abhängig vom Gewicht des Tors.
Lassen Sie die Fundamentgröße von einem Architekten bestimmen.
Betonieren Sie, wenn gewünscht, Ankerschrauben zur Befestigung des Antriebs mit ein.
Die benötigten Positionen der Ankerschrauben ersehen Sie aus dem unteren Bild 9.
Dübel oder Anker-
schrauben M 12
Betonfundament
A = 92 mm bei Verwendung einer Zahnstange
A = 97 mm bei Verwendung einer Kettenschiene

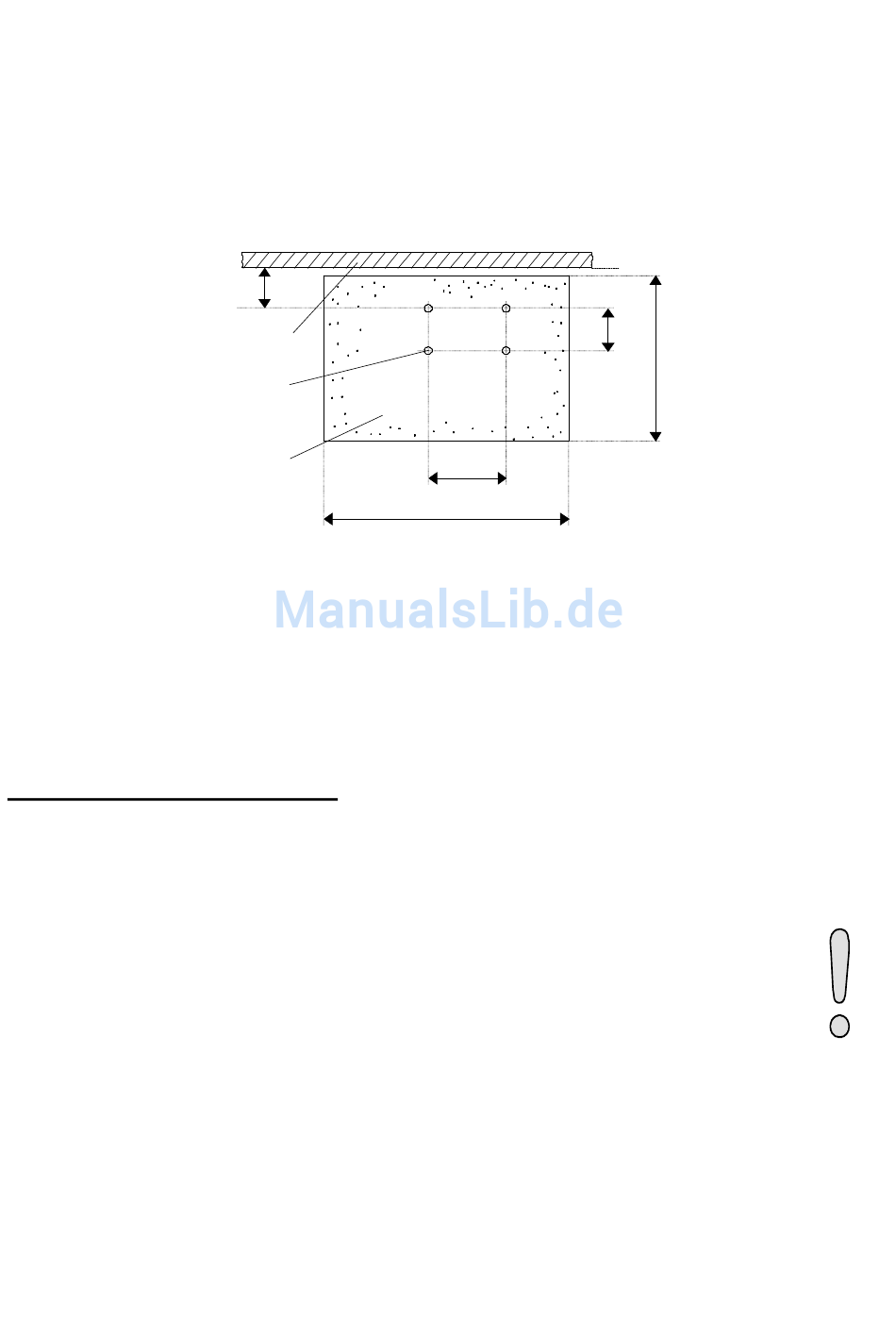

Bild 9
Positionen der Ankerschrauben im Fundament
für den Antrieb DS 1200
3.2. Montage des Antriebs
Befestigen Sie den Antrieb auf dem Fundament mit Dübeln oder, wenn vorgesehen, mit
Hilfe der einbetonierten Ankerschrauben.
Bitte beachten Sie, daß
der Antrieb auf dem Fundament waagerecht liegt. Legen Sie gegebenenfalls
Unterlegscheiben unter die Grundplatte.
das Kettenrad bzw. Zahnrad genau parallel zur Torlaufrichtung liegt.
A
Tor
je nach Torgewicht
230
10
120
je nach Torgewicht
