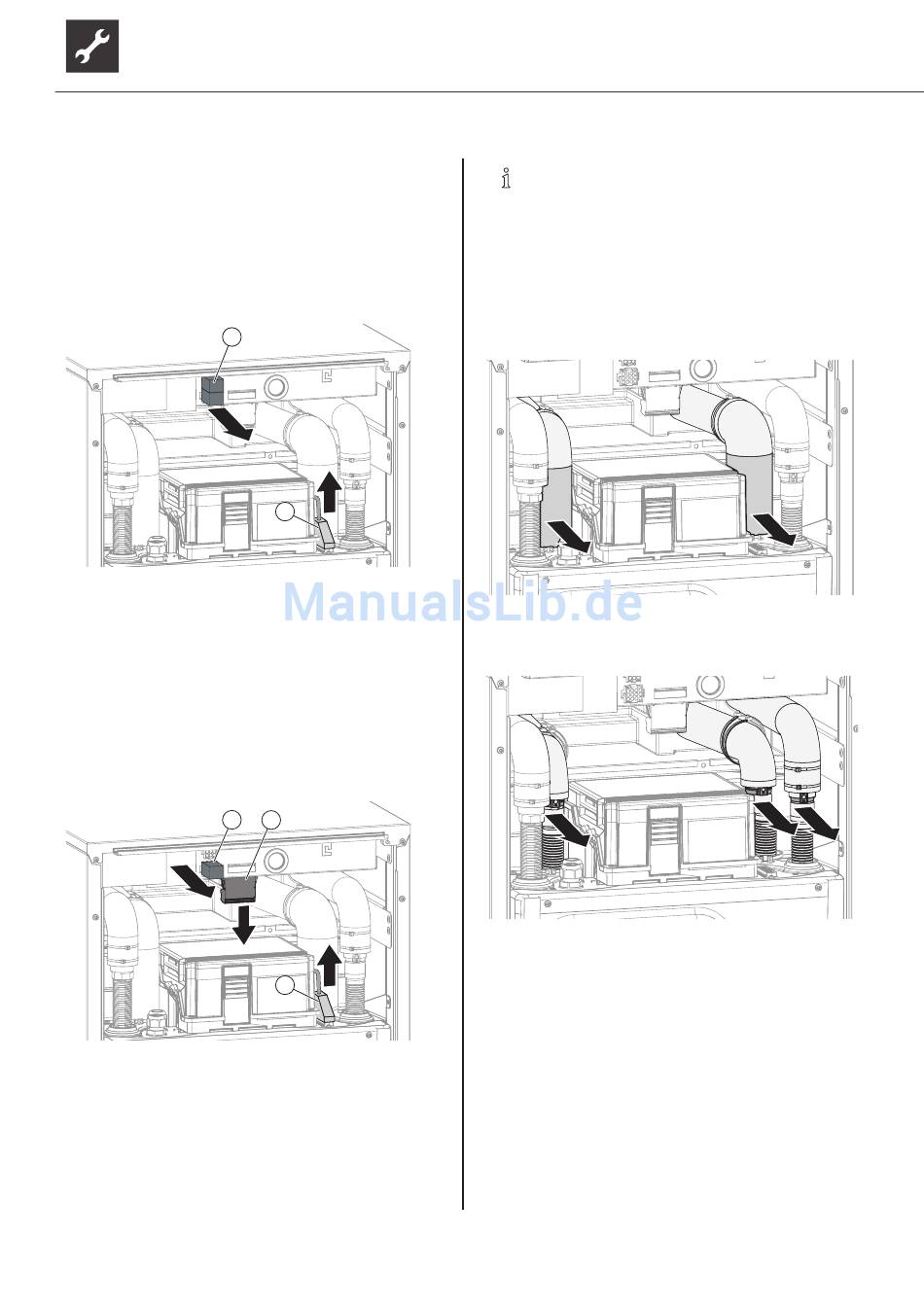

6.
Elektrische Anschlüsse trennen:
► Gerät bis 12 kW Leistung:
– 2 weiße Stecker (1) am elektrischen Schalt-
kasten abziehen. Dazu die Rastnasen durch
Druck auf die Steckerseiten lösen.
– Schwarzen Rechteckstecker (2) oben auf der
Modulbox herausziehen.
1
► Gerät ab 14 kW Leistung:
– Stecker (1) vorne am elektrischen Schaltka-
sten abziehen.
– Stecker (2) unten am elektrischen Schaltka-
sten abziehen. Dazu die Schaltkastenabde-
ckung abnehmen und den Stecker von innen
lösen.
– Schwarzen Rechteckstecker (3) oben auf der
Modulbox herausziehen.
1
12
2
2
3
Technische Änderungen vorbehalten | 83056800dDE – Originalbetriebsanleitung | ait-deutschland GmbH
HINWEIS
Die folgenden Grafiken zeigen die Verbin-
dungen bei Geräten bis 12 kW Leistung. Bei
Geräten ab 14 kW Leistung sind alle Verbin-
dungen mit Klammern und ohne Ventile aus-
geführt.
7.
Isolierungen an den Hydraulikverbindungen ab-
nehmen.
8.
3 Klammern an den Hydraulikverbindungen ent-
fernen.
