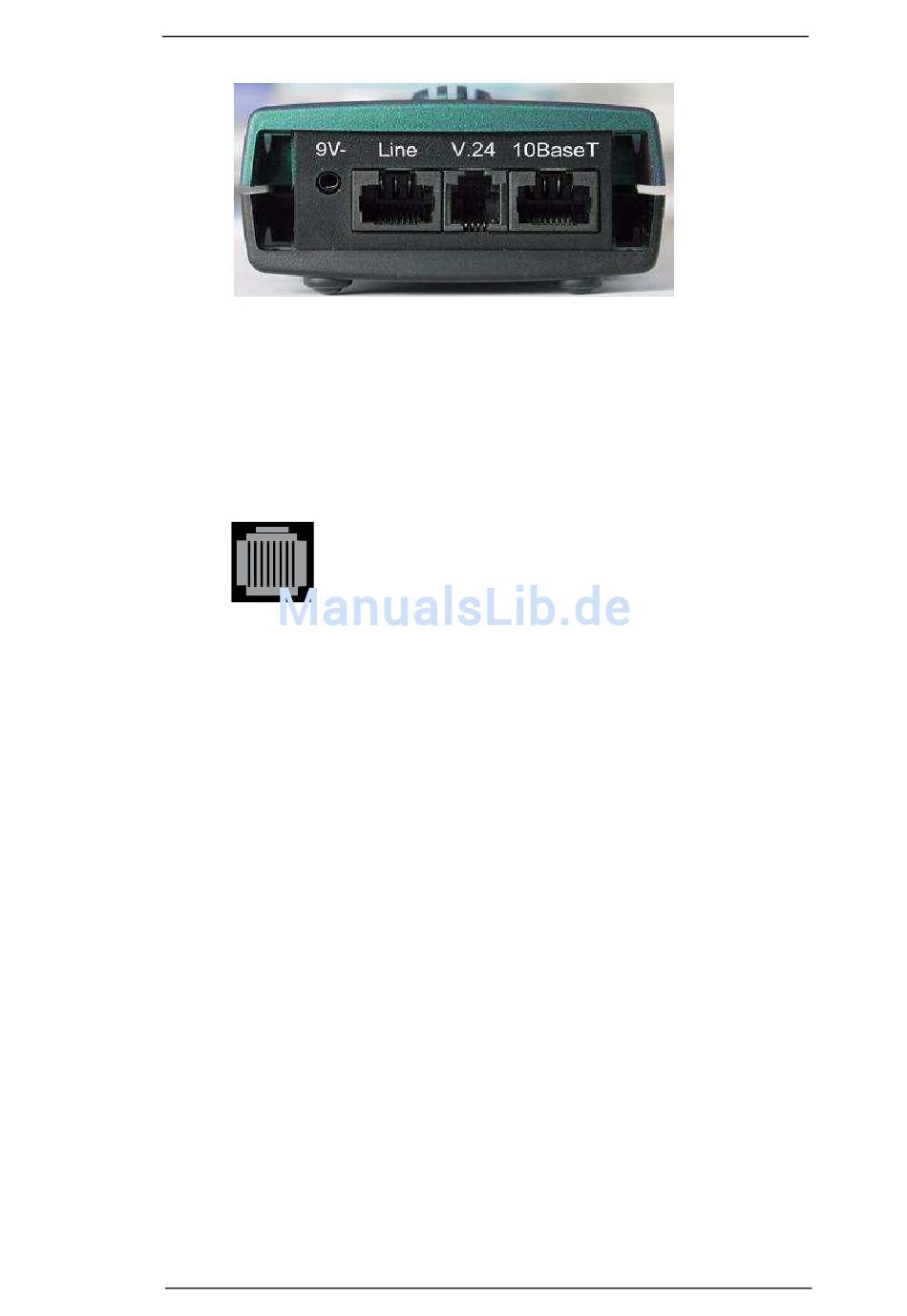

Anschlüsse auf der Rückseite :
• 9 V-
Anschluss für externes Steckernetzteil.
Ist das Steckernetzteil angeschlossen, schaltet ARGUS
im Betrieb die Spannungsversorgung durch die Akkus
ab, beim Ausschalten lädt ARGUS die Akkus automa-
tisch auf (s. Seite 200).
• Line
PIN Belegung
3/4/5/6 S0
7/8 a/b, ADSL
- Anschluss an das S
- Anschluss an das Analognetz
- Anschluss an das ADSL - Netz
• 10BaseT (Ethernet-LAN-Erweiterung optional)
- Anschluss an die Netzwerkkarte des PCs über das X-
gekreuzte Patchkabel
(Anschluss-Modus: PC-ARGUS-ADSL (Modem-Ersatz-
mode bzw. Through Mode) )
- Anschluss an die Ethernet-Schnittstelle des ADSL-
Modems über das 1:1 Patchkabel
(Anschluss-Modus: ARGUS-Modem-ADSL (PC-Ersatz-
mode))
• V.24
- Serielle Schnittstelle zum Anschluss eines PCs
ARGUS 44
4 Kurzanleitung Bedienung
-Netz
