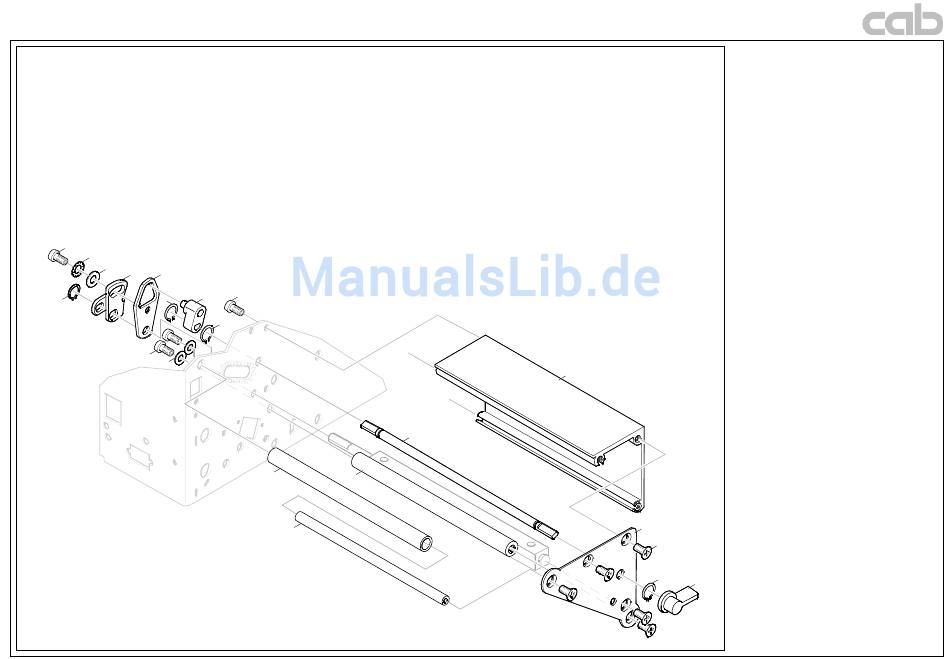

Anlage A
1
2
3
5
6
7
4
4
4
8/2x
9/2x
8/3x
11
13
12
14
Nr. Artikel-Nr.
1
590 2048
2
590 3011
3
590 3003
4
590 3521
5
553 4429
6
553 4430
7
553 4433
8
590 2033
9
590 3005
10
553 0333
11
553 4427
12
553 0335
13
553 0337
14
553 0336
15
553 4182
16
590 2133
17
553 0340
No. Part-No.
1
590 2048
2
590 3011
3
590 3003
4
590 3521
5
553 4429
6
553 4430
7
553 4433
10
8
590 2033
9
590 3005
10
553 0333
11
553 4427
12
553 0335
13
553 0337
14
553 0336
15
553 4182
16
590 2133
17
553 0340
15
16/5x
4
17
Index 0 99-02-12
Benennung
Stück
Zylinderschraube DIN912-M4x8-8.8-galZn
1
Zahnscheibe DIN6797-A4.3-galZn
1
Scheibe DIN125-A4.3-galZn
1
Sicherungsring DIN471-A6
4
Mitnehmer
1
Kurve
1
Kurbel, kpl.
1
Linsenschraube
DIN7985-M4x12-4.8-galZn
5
Scheibe DIN9021-4.3-galZn
2
Winkel - Kopf
1
Schwenkwelle
1
Umlenkachse
1
Rohr
1
Umlenkachse
1
Lagerblech-Kopf
1
Senkschraube DIN965-M4x10-4.8-H-galZn
5
Knopf (Hebel)
1
Description
Pieces
Screw DIN912-M4x8-8.8-galZn
1
Washer DIN6797-A4.3-galZn
1
Washer DIN125-A4.3-galZn
1
Snap Ring DIN471-A6
4
Plate, Pivot Arm
1
Plate, Printhead lock/unlock
1
Plate, Swing Arm
1
Screw DIN7985-M4x12-4.8-galZn
5
Washer DIN9021-4.3-galZn
2
Plate, Ribbon Roller Housing
1
Shaft, Printhead lock/unlock
1
Roller, Ribbon Tension Bar
1
Front Ribbon Tension Roller
1
Shaft, Ribbon tension shaft
1
Plate, Print. Carriage-rib. Idler Shaft
1
Flush Screw DIN965-M4x10-4.8-H-galZn
5
Lever
1
Apollo 4
A-7
