CAB Apollo 4 Serviceanleitung Seite 40

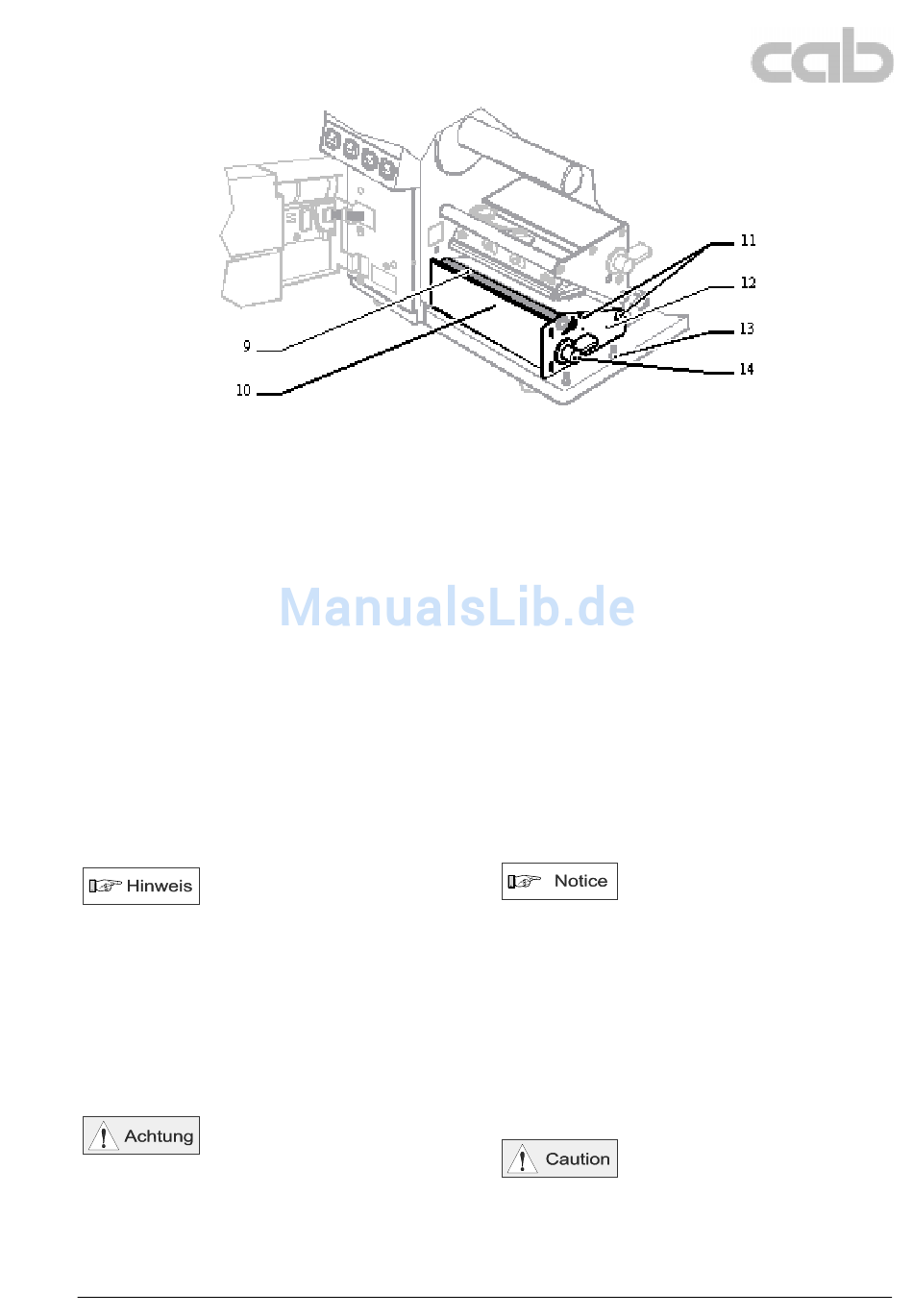

Bild 15 9 Druckwalze
10 Abreissblech
11 Schrauben im Gegenlager
12 Gegenlager
13 2 Schrauben
14 Verriegelungsachse für Messerbaugruppe
7. Zwei Schrauben (11) im Gegenlager
(12) und 2 Schrauben (13) im Boden
herausschrauben.
8. Gegenlager (12) zusammen mit der Verriegelungs
achse (14) abziehen.
9. Druckwalze (9) erneuern und zusammen mit
Lagerblech (12) und Verriegelungsachse (14)
montieren. Dabei Verriegelungsachse und Druckwalze
in die richtigen Bohrungen/Lagerungen einsetzen!
10. Gegenlager (12) mit
- 2 Schrauben (13) und
- 2 Schrauben (11) festschrauben.
Nach Montage müssen sich die
Druckwalze und die Verriege-
lungsachse mit Hand leicht
drehen lassen!
11. Abstandshalter , Riemenräder und Zahnriemen
montieren.
(Bund des kleinen Riemenrades zeigt nach aussen)
12. Sicherungsring (4, Bild 14) montieren.
13. Zahnriemen (5, Bild 14) mit dem Riemenspanner
(nur Apollo 4/300 und Apollo 4/300C) spannen und
Mutter (7, Bild 14) festdrehen.
Achten Sie auf die ordnungs-
gemässe Erdungsverbindung
des Gehäuses!
14. Verkleidung montieren.
15. Messer verriegeln.
Apollo 4
Figure 15 9 Print roller
10 Tear-off plate
11 Screws of the thrust bearing
12 Thrust bearing
13 2 Screws
14 Locking lever for cutter unit
7. Undo two screws(11) in the thrust bearing (12) and 2
screws in the bottom plate.
8. Withdraw the bearing (12) together with the
locking spindle (14).
9. Renew the print roller and fit together with the thrust
bearing plate (12) and locking spindle (14).
Make sure that the locking spindle and the print roller
fit into the correct holes/thrust bearings.
10. Tighten the thrust bearing (12) with
- 2 screws (13) and
- 2 screws (11).
When assembly has been
completed, make sure that the
print roller and locking spindle
can be turned easily by hand!
11. Fit the spacer, pulleys and toothed belt
(the collar on the pulley points outwards)
12. Fit the lockin ring (4, fig. 14)
13. Tighten the toothed belt (5 fig.14) using the
tensioner (Apollo 4/300 and Apollo 4.300C only) and
tighten the nut (7, fig.14).
Make sure that the casing
has been properly earthed.
14. Fit the cover.
15. Lock the cutters.
39
