Compact 60
twin channel acoustic amplifier
IB_Compact60
_20120529
3

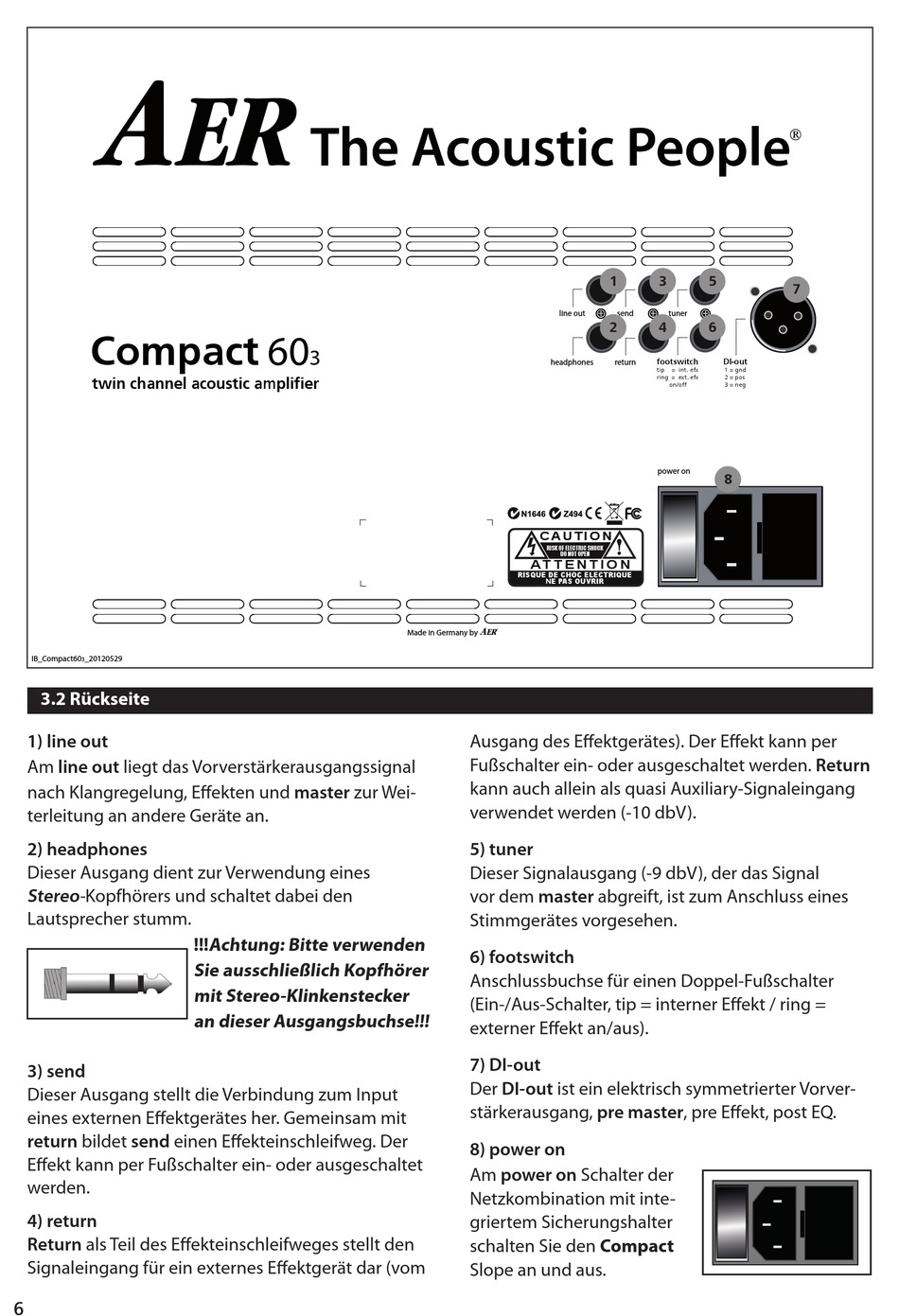

3.2 Rückseite
1) line out
Am line out liegt das Vorverstärkerausgangssignal
nach Klangregelung, Eff ekten und master zur Wei-
terleitung an andere Geräte an.
2) headphones
Dieser Ausgang dient zur Verwendung eines
Stereo- Kopfhörers und schaltet dabei den
Lautsprecher stumm.
3) send
Dieser Ausgang stellt die Verbindung zum Input
eines externen Eff ektgerätes her. Gemeinsam mit
return bildet send einen Eff ekteinschleifweg. Der
Eff ekt kann per Fußschalter ein- oder ausgeschaltet
werden.
4) return
Return als Teil des Eff ekteinschleifweges stellt den
Signaleingang für ein externes Eff ektgerät dar (vom
6
3
!!! Achtung: Bitte verwenden
Sie ausschließlich Kopfhörer
mit Stereo-Klinkenstecker
an dieser Ausgangsbuchse!!!
line out
headphones
C AU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
B
Made in Germany by
Ausgang des Eff ektgerätes). Der Eff ekt kann per
Fußschalter ein- oder ausgeschaltet werden. Return
kann auch allein als quasi Auxiliary-Signaleingang
verwendet werden (-10 dbV).
5) tuner
Dieser Signalausgang (-9 dbV), der das Signal
vor dem master abgreift, ist zum Anschluss eines
Stimmgerätes vorgesehen.
6) footswitch
Anschlussbuchse für einen Doppel-Fußschalter
(Ein-/Aus-Schalter, tip = interner Eff ekt / ring =
externer Eff ekt an/aus).
7) DI-out
Der DI-out ist ein elektrisch symmetrierter Vorver-
stärkerausgang, pre master, pre Eff ekt, post EQ.
8) power on
Am power on Schalter der
Netzkombination mit inte-
griertem Sicherungshalter
schalten Sie den Compact
RISQUE DE CHOC ELECTRIQUE
Slope an und aus.
1
3
5
send
tuner
2
4
6
return
footswitch
DI-out
tip
= int. efx
1 = gnd
ring = ext. efx
2 = pos
on/off
3 = neg
power on
8
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
NE PAS OUVRIR
7
