Rückseite - AER amp two Bedienungsanleitung

2 4
1 3 5
IB_amptwo_1202

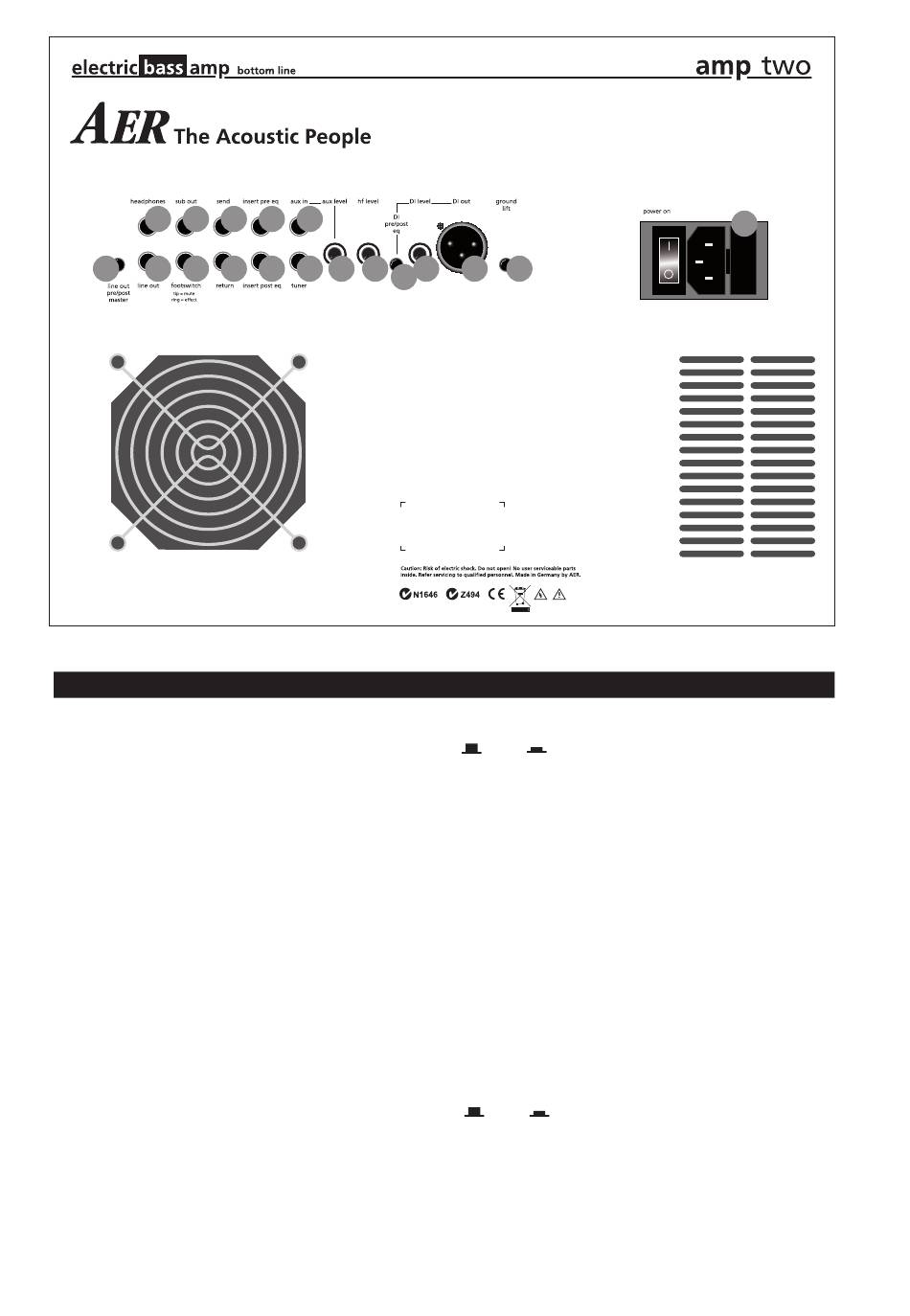

3.2 Rückseite
1) line out pre/post
master
2) headphones
3) line out
4) sub out
5) footswitch
6) send
7) return
8) insert pre eq
9) insert post eq
10) aux-in
11) tuner
12) aux level
13) hf level
14) DI pre/post eq
15) DI level
16) DI-out
17) ground lift
18) power on
6 8 10
7 9 11 12 13
14
Line-out-Wahlschalter:
Stereokopfhörer-Anschlussbuchse (s. Seite 9)
Signalausgang, 6,3 mm Mono-Klinkenbuchse
Subwoofer-Ausgang, 6,3 mm Mono-Klinkenbuchse
Stereofußschalter-Anschluss (An-/Aus-Schalter)
Effektgerät-Ausgang
Effektgerät-Eingang
Einschleifweg vor dem Equalizer
Einschleifweg nach dem Equalizer
Stereo-Eingang für zusätzliche Signalquellen (z.B. für CD-Spieler)
Stimmgerät-Ausgang
Aux-Signalpegel-Regler
Hochtonanteil-Regler
DI-Signal-Verlaufsschalter
DI-Out Signalpegel-Regler
Signalausgang, symmetrisch, XLR-Buchse
Schalter für Signalmasse-Schutzleiter-Trennung
Ein-/Ausschalter mit Sicherungshalter (s. Technische Daten: Mains Fuse)
15 16 17
pre post master
pre post equalizer
