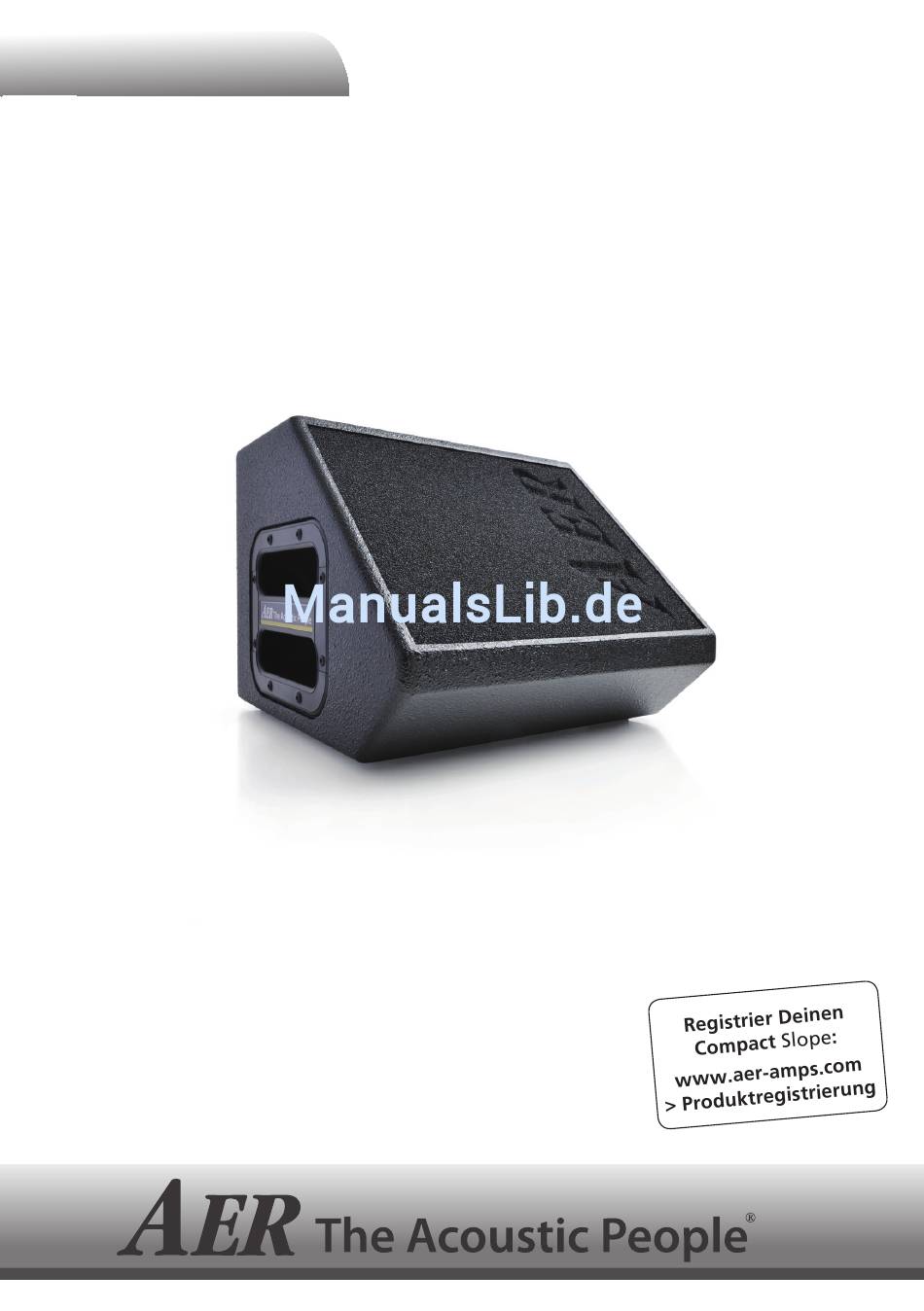

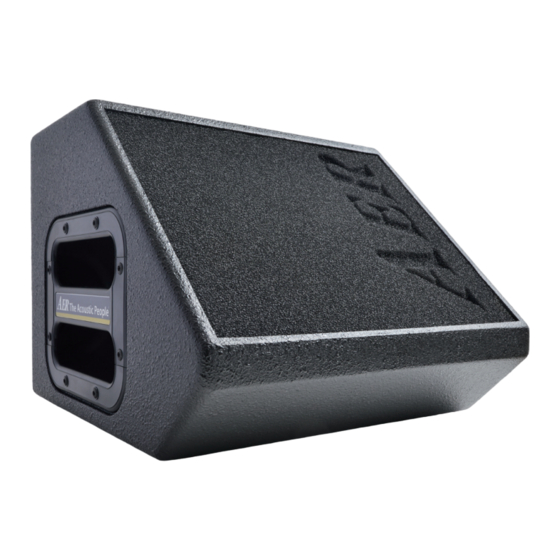

- Seite 1 Bedienungsanleitung Compact Slope...
-
Seite 2: Inhaltsverzeichnis
Compact Slope Bedienungsanleitung Inhalt Seite 1. Einleitung 2. Sicherheitshinweise 3. Bedienungselemente und Anschlüsse 3.1 Frontseite 3.2 Rückseite 4. Inbetriebnahme 4.1 Anschließen und Einschalten 4.2 Aussteuern 5. Funktionsbeschreibung 5.1 Klangregelung 5.2 Effekte 5.3 Footswitch 5.4 Phantomspeisung 6. Technische Daten 7. Blockschaltbild... -
Seite 3: Einleitung
1. Einleitung Willkommen bei Wir freuen uns, dass Sie sich für den Compact Slope entschieden haben. Der Compact Slope ist ein professionelles, kom- paktes und leistungsfähiges Verstärkersystem, das speziell für die Verstärkung akustischer Instrumente entwickelt worden ist, sich aber auch sehr gut für andere, auch elektrische Instrumente eignet. -
Seite 4: Sicherheitshinweise
2. Sicherheitshinweise Die folgenden Hinweise dienen der Minimierung des Verletzungsrisikos durch Feuer oder Stromschlag. Das Blitzsymbol im gleichseiti- Das Ausrufezeichen im C AU T I O N gen Dreieck soll den Benutzer gleichseitigen Dreieck soll den RISK OF ELECTRIC SHOCK vor unisolierter, gefährlicher Benutzer auf wichtige Hinwei- DO NOT OPEN... -
Seite 5: Bedienelemente Und Anschlüsse
3. Bedienelemente und Anschlüsse 13 14 15 Compact 60 IF_Compact60 _20120529 3.1 Frontseite 1) input (ch. 1) Signaleingang-Buchse für 6,3 mm Mono-Klinkenstecker 2) high/low Eingangsempfi ndlichkeits-Umschalter, Attenuator = aus = an 3) clip Übersteuerungsanzeige 4) gain Eingangspegel-Regler 5) colour Aktivierungsschalter Klangfarbenfi lter = nicht aktiv = aktiv 6) bass... -
Seite 6: Rückseite
line out send tuner Compact 60 headphones return footswitch DI-out = int. efx 1 = gnd twin channel acoustic amplifier ring = ext. efx 2 = pos on/off 3 = neg power on C AU T I O N RISK OF ELECTRIC SHOCK DO NOT OPEN AT T E N T I O N RISQUE DE CHOC ELECTRIQUE... -
Seite 7: Inbetriebnahme
Regler bereit, um „manuell“ eingreifen ein zu hohes Eingangssignal hin. Ein kurzfristiges zu können. Flackern ist bei AER-Geräten nicht gefährlich. Sie sollten während des Betriebes aber darauf achten, dass es beim Flackern bleibt. Sicherheitshalber soll- ten Sie den gain-Regler etwas zurü cknehmen, um eine optimale und verzerrungsfreie Wiedergabe zu gewährleisten. -
Seite 8: Funktionsbeschreibung
Akzentuierung bietet. Darüberhinaus kann ein zusätzliches Eff ektgerät Bereits in Mittenstellung aller Regler erzeugt die (externer Eff ekt) an den Compact Slope ange- Elektronik ein sehr angenehmes, natürliches Klang- schlossen werden. Benutzen Sie dazu bitte die auf bild, das Sie mit dem colour-Filter grundsätzlich der Rückseite des Gerätes befi ndlichen Buchsen... -
Seite 9: Phantomspeisung
Audiogeräte mit symmetrischem XLR-Ausgang (z.B. DI-Boxen, Effektgeräte, Instrumentenvorverstärker mit DI-Ausgang etc.), die nicht gegen an ihrem XLR- Ausgang anliegende Phantom-Power geschützt sind. (Die DI-Anschlüsse an AER Produkten sind gegen anliegende Phantom-Power geschützt.) Andere Audiogeräte (z.B. Vorverstärker, Effekt- pedale etc.), deren unsymmetrischer Line-Ausgang durch einen XLR-Stecker modifiziert worden ist. -
Seite 10: Technische Daten
6. Technische Daten Technical data Technical data Technical data Technical data Inputs (notes 1, 2, 4) Inputs Tone controls Tone controls Inputs Inputs Tone controls Tone controls channel 1 channel 1 channel 1 channel 1 High impedance, unbalanced input for ch. -
Seite 11: Blockschaltbild
7. Blockschaltbild... - Seite 12 Compact Slope _150224- DE...
