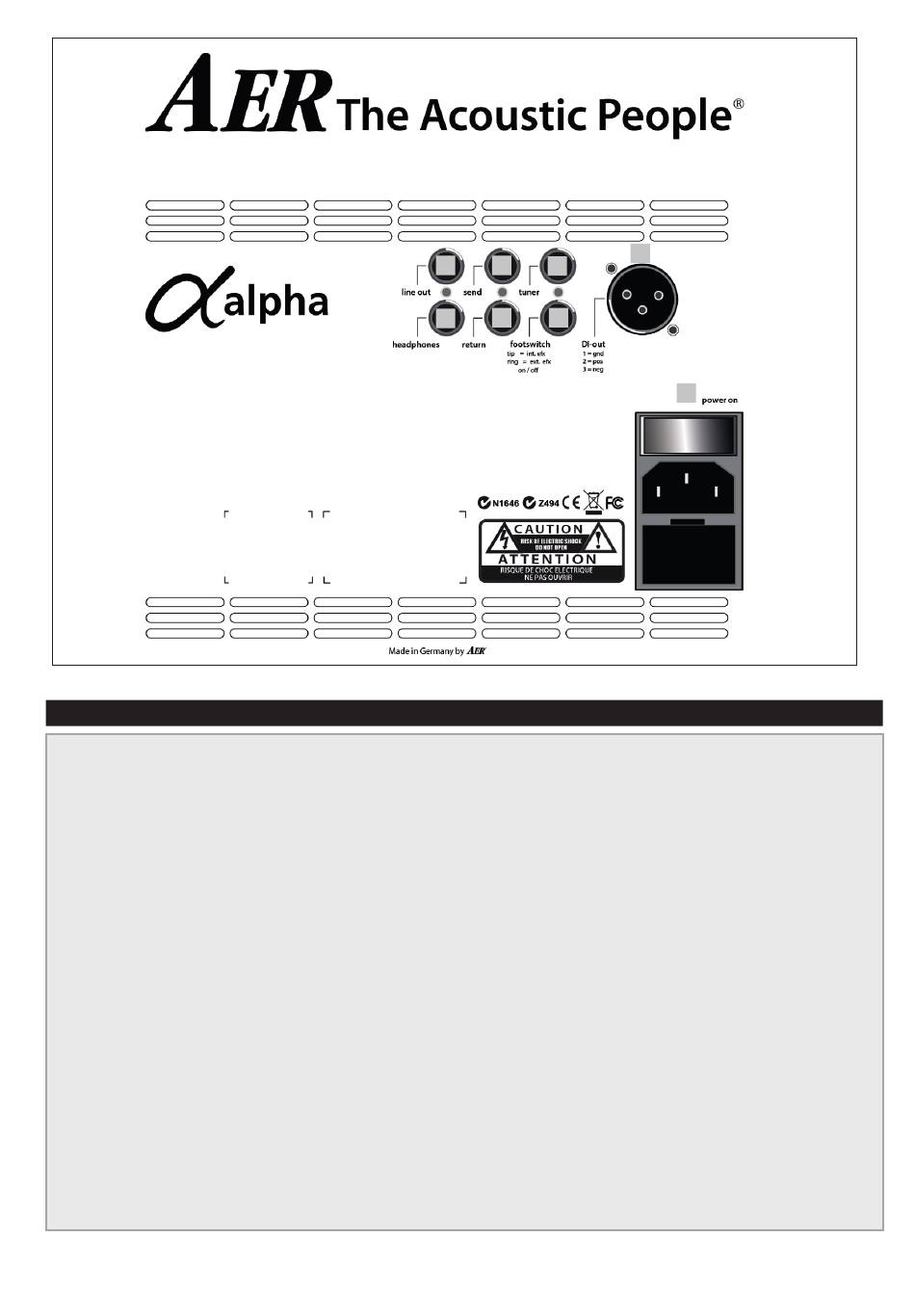

3.2 Rückseite
line out
1)
Vorverstärkerausgang hinter master
und Klangregelung, mit Effekten
headphones
2)
Kopfhörerausgang. Der Lautsprecher des
Verstärkers wird bei Verwendung dieser Buchse
abgeschaltet.
3) send
Ausgang für einen externen, parallelen
Effektweg (siehe 5.2) in Verbindung mit return
4) return
Eingang des externen, parallelen Effektwegs.
Auch allein als Zusatzeingang verwendbar.
5) tuner
Ausgang, vor master, für ein Stimmgerät.
1 3
5
4 6
2
6) footswitch
Anschlußbuchse für einen Doppel-Fußschalter
zum Ein- und Ausschalten des eingebauten
bzw. externen Effekts.
Stereo-Klinkenbuchse, Belegung:
Tip = Schalter für den eingebauten Effekt
Ring = Schalter für den externen Effekt
(send / return)
7) DI-out
Symmetrischer XLR-Ausgang, vor master,
schaltbar mit oder ohne Effekte
8) power
Netzschalter (ein/aus), kombiniert mit
Gerätestecker (Typ IEC C14) und Fach für
Netzsicherung (siehe technische Daten).
5)
7
8
5
