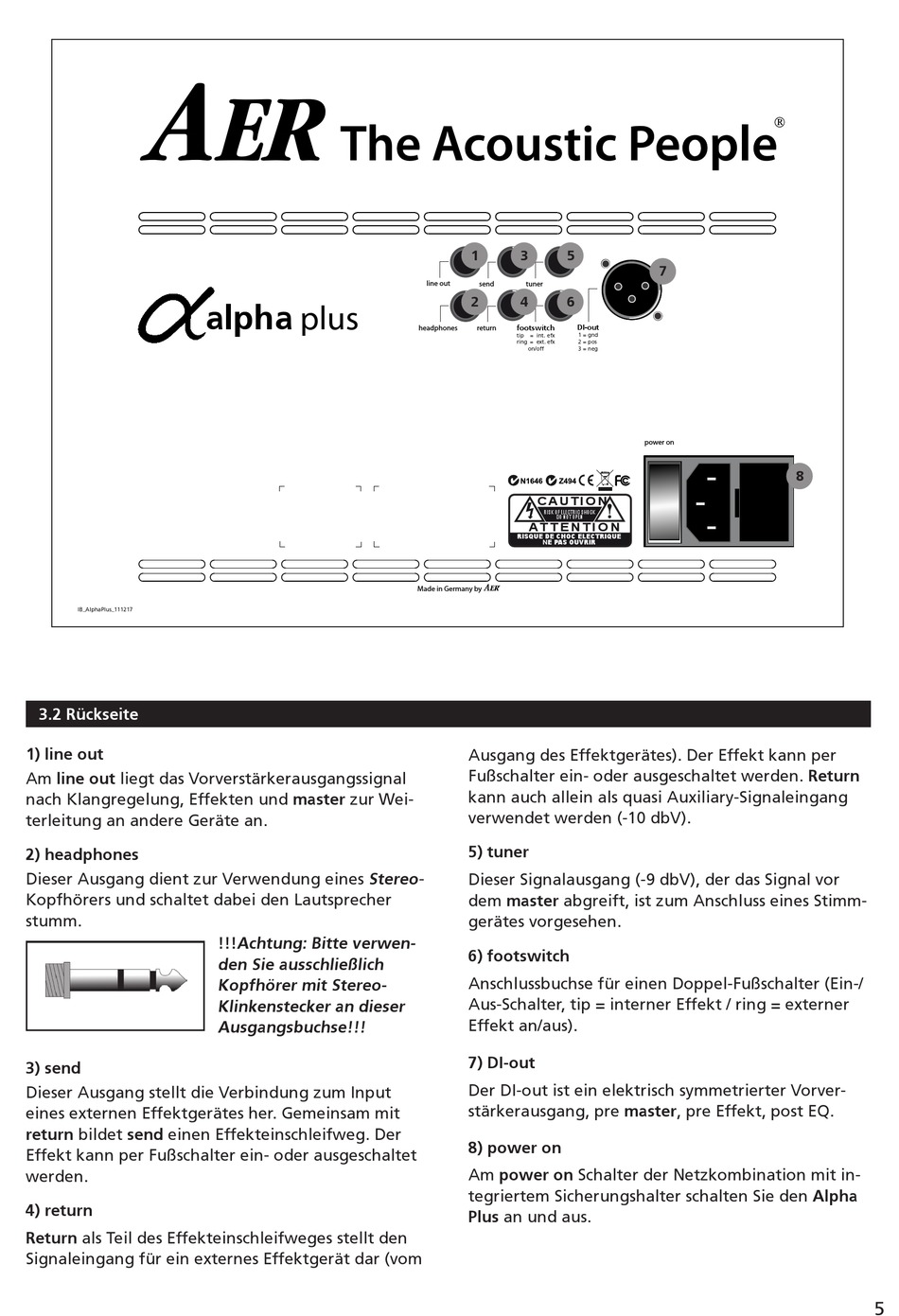

3.2 Rückseite
1) line out
Am line out liegt das Vorverstärkerausgangssignal
nach Klangregelung, Effekten und master zur Wei-
terleitung an andere Geräte an.
2) headphones
Dieser Ausgang dient zur Verwendung eines Stereo-
Kopfhörers und schaltet dabei den Lautsprecher
stumm.
3) send
Dieser Ausgang stellt die Verbindung zum Input
eines externen Effektgerätes her. Gemeinsam mit
return bildet send einen Effekteinschleifweg. Der
Effekt kann per Fußschalter ein- oder ausgeschaltet
werden.
4) return
Return als Teil des Effekteinschleifweges stellt den
Signaleingang für ein externes Effektgerät dar (vom
alpha plus
!!! Achtung: Bitte verwen-
den Sie ausschließlich
Kopfhörer mit Stereo-
Klinkenstecker an dieser
Ausgangsbuchse!!!
1 3 5
line out send tuner
2 4 6
DI-out
headphones return footswitch
tip = int. efx 1 = gnd
ring = ext. efx 2 = pos
on/off 3 = neg
C AU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
B
Made in Germany by
Ausgang des Effektgerätes). Der Effekt kann per
Fußschalter ein- oder ausgeschaltet werden. Return
kann auch allein als quasi Auxiliary-Signaleingang
verwendet werden (-10 dbV).
5) tuner
Dieser Signalausgang (-9 dbV), der das Signal vor
dem master abgreift, ist zum Anschluss eines Stimm-
gerätes vorgesehen.
6) footswitch
Anschlussbuchse für einen Doppel-Fußschalter (Ein-/
Aus-Schalter, tip = interner Effekt / ring = externer
Effekt an/aus).
7) DI-out
Der DI-out ist ein elektrisch symmetrierter Vorver-
stärkerausgang, pre master, pre Effekt, post EQ.
8) power on
Am power on Schalter der Netzkombination mit in-
tegriertem Sicherungshalter schalten Sie den Alpha
Plus an und aus.
7
power on
8
