3. Bedienelemente und Anschlüsse
3
2
1
4
IF_Compact60
_20120529
3

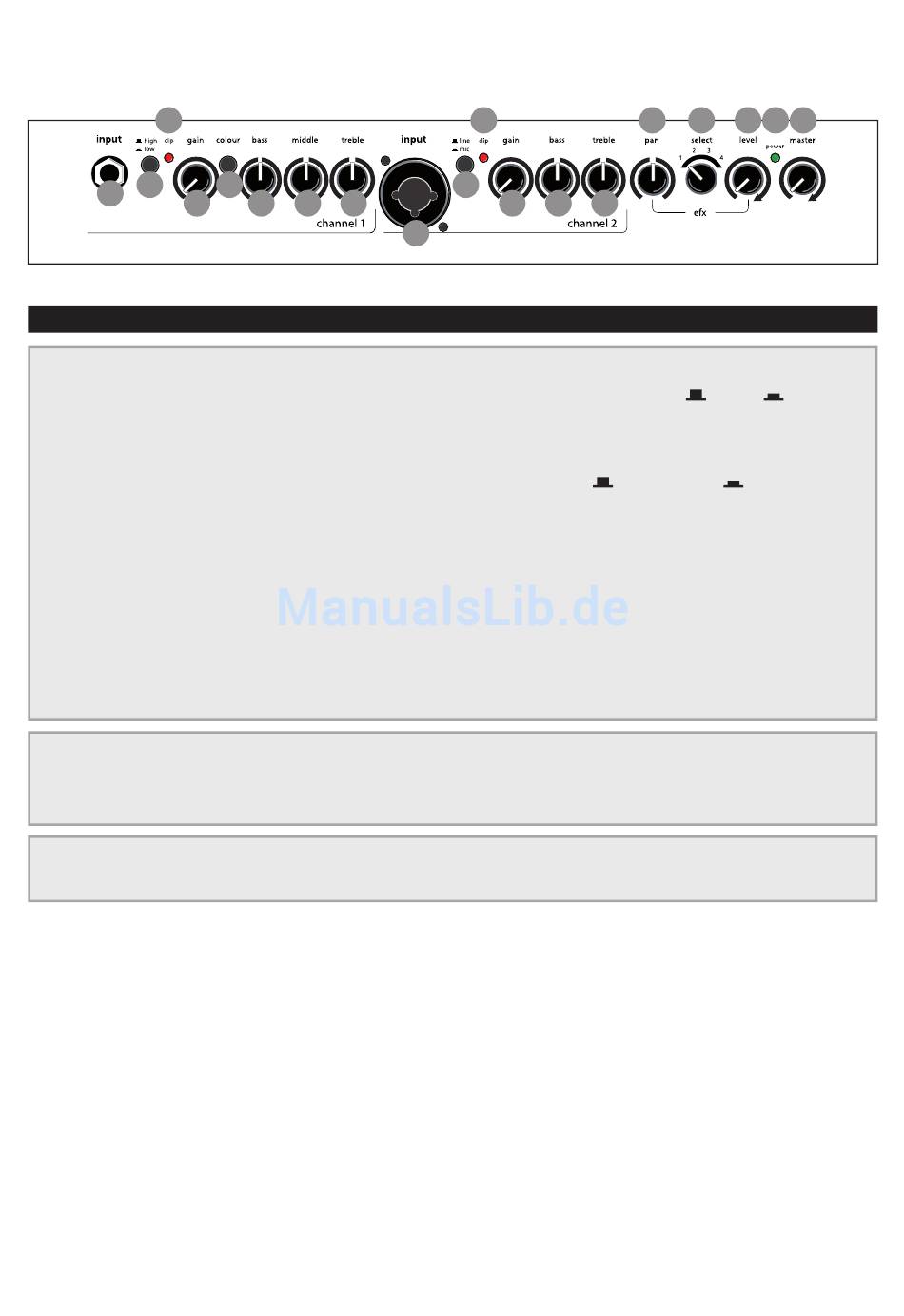

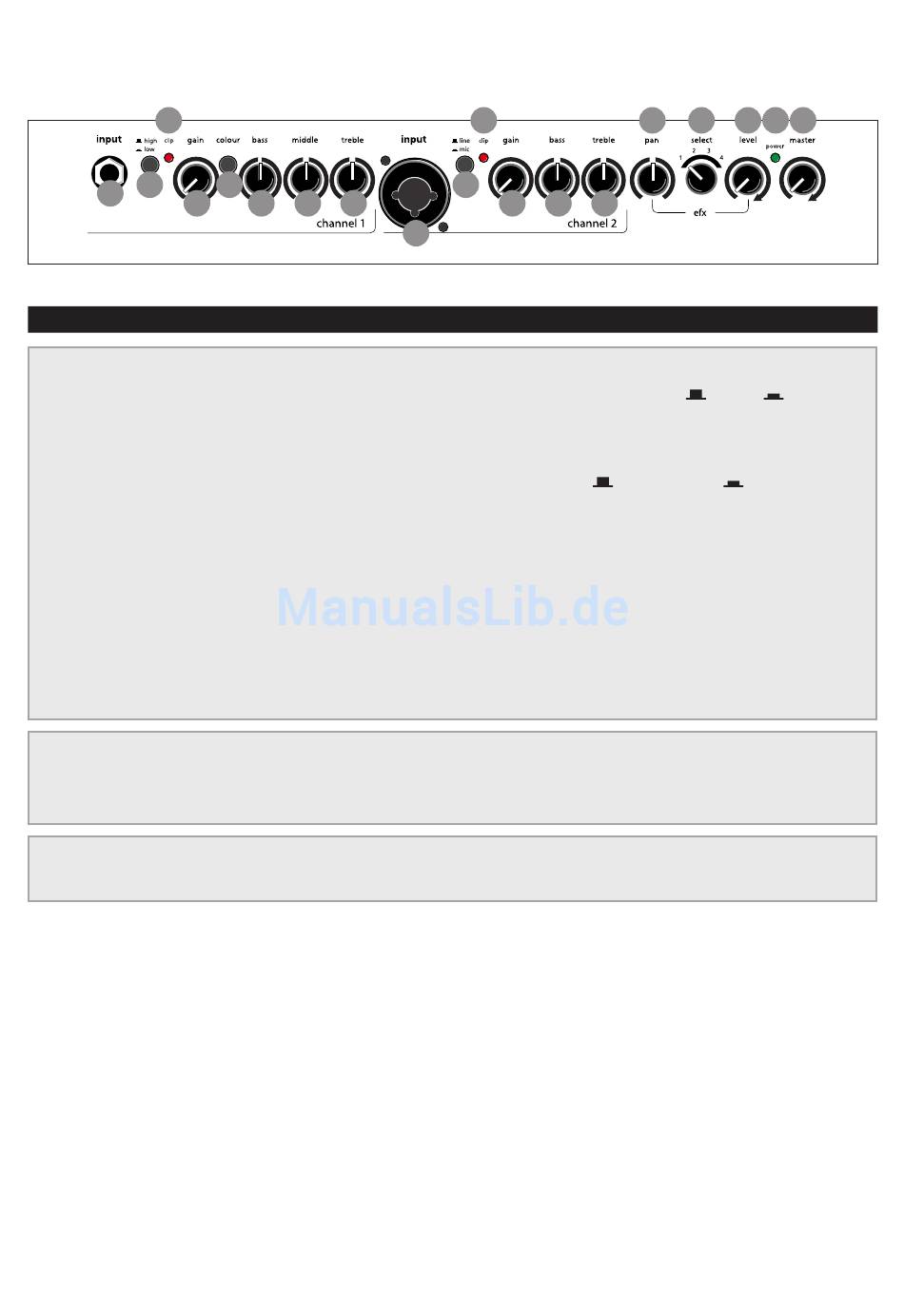

3.1 Frontseite
1) input (ch. 1)
2) high/low
3) clip
4) gain
5) colour
6) bass
7) middle
8) treble
9) input (ch. 2)
10) line/mic
11) pan
12) select
13) level
14) power
15) master
5
6
7
8
Signaleingang-Buchse für 6,3 mm Mono-Klinkenstecker
Eingangsempfi ndlichkeits-Umschalter, Attenuator
Übersteuerungsanzeige
Eingangspegel-Regler
Aktivierungsschalter Klangfarbenfi lter
Basspegel-Regler
Mittenpegel-Regler
Höhenpegel-Regler
Signaleingang-Kombibuchse für 6,3 mm Mono-Klinkenstecker
und XLR-male-Stecker
Signalquellen-Wahlschalter der Kombibuchse: line (nur über
Klinkenstecker) für Instrumente (Tonabnehmer) und andere
line-Quellen, mic (nur über XLR-Stecker) für Mikrofone
Eff ektsignalverteilungs-Regler
Eff ektauswahlschalter
Pegel-Regler interner Eff ekt
Ein-/Aus-Betriebszustandsanzeige
Gesamtpegel-Regler
3
10
4
6
9
11
12
13 14 15
8
Compact 60
= aus
= nicht aktiv
= aktiv
channels 1 + 2
mains & master
3
= an
efx
