WARNUNG
!
* Bitte immer den Stecker aus der Steckerdose ziehen, wenn Arbeiten an der Kaffeemaschine
durchgeführt werden.
* Die Kaffeemaschine nicht in einen Raum stellen, wo die Temperatur unter 0ºC sinken kann,
da immer etwas Wasser im Behälter zurückbleibt.
* Die Kaffeemaschine soll nur an eine geerdete Wandsteckdose angeschlossen werden.
* Das Gerät darf nicht in Wasser getaucht werden.
* Eventuelle Reparaturen Sollen nur von einem Animo Fachhändler durchgeführt werden.
* Sollte die Kaffeemaschine für längere Zeit nicht benutzt werden, bitte den Stecker aus der
Steckdose ziehen.
3. INSTALLATION DER
KAFFEEMASCHINE
Beim Anschließen der Kaffeemaschine TV B200
sollen die folgenden Schritte beachtet werden:
3.1 Aufstellen der Maschine
•
Höhe der Theke.
•
Robuste bodenplatte.
•
Wasser- und Stromanschluß vorhanden.
•
Anschlußmöglichkeit für den Überlauf.
•
Entlüftungslöcher in der Hinterplatte der
Maschine müssen frei gehalten werdem.
3.2 Anschluß der Wasserleitung
•
Wasser anschluß mit handbedienung
muß in der Nähe der Maschine vorhanden
sein.
•
Der Wasserschlauch hat eine länge von
1.25m.
•
Wasseranschlußschlauch an den
Kaltenwasserhanh und an den
Wasseranschluß an der Rückseite der
Maschine anschließen.
3.3 Anschluß der Elektrizität
Abhängig von der elektrischen
Ausführung des Gerätes soll die
Maschine wie folgt angeschlossen
werden:
•
(Abb.5) Stromausführung 220V-240V 1
Phase mit Steckeranschluß.
•
(Abb.5) Stromausführung 220V-240V 1
Phase ohne Steckeranschluß.
09/99
Achtung:
•
Sollte der Stecker nicht in die
Kontaktdose passen, bitte diesen
Stecker abschneiden und den richtigen
Stecker montieren.
•
Den falschen Stecker bitte sofort
entsorgen, damit dieser nicht mehr
montiert werden kann.
Wenn ein neuer Stecker montiert wird, bitte auf
folgendes achten:
1.
Die Grüne/gelbe Ader ("Erde") muß an
die, mit dem Buchstaben "E" oder mit
dem Symbol (
gekennzeichnete oder Grün/gelbe Klemme
angeschlossen werden.
2.
Die blaue Ader ("Null") muß an die, mit
dem Buchstaben "N" gekennzeichnete oder
schwarze Klemme angeschlossen werden.
3.
Die braune Ader ("Phase") muß an
die, mit dem Buchstaben "L"
gekennzeichnete oder rote Klemme
angeschlossen werden.
Wichtig!

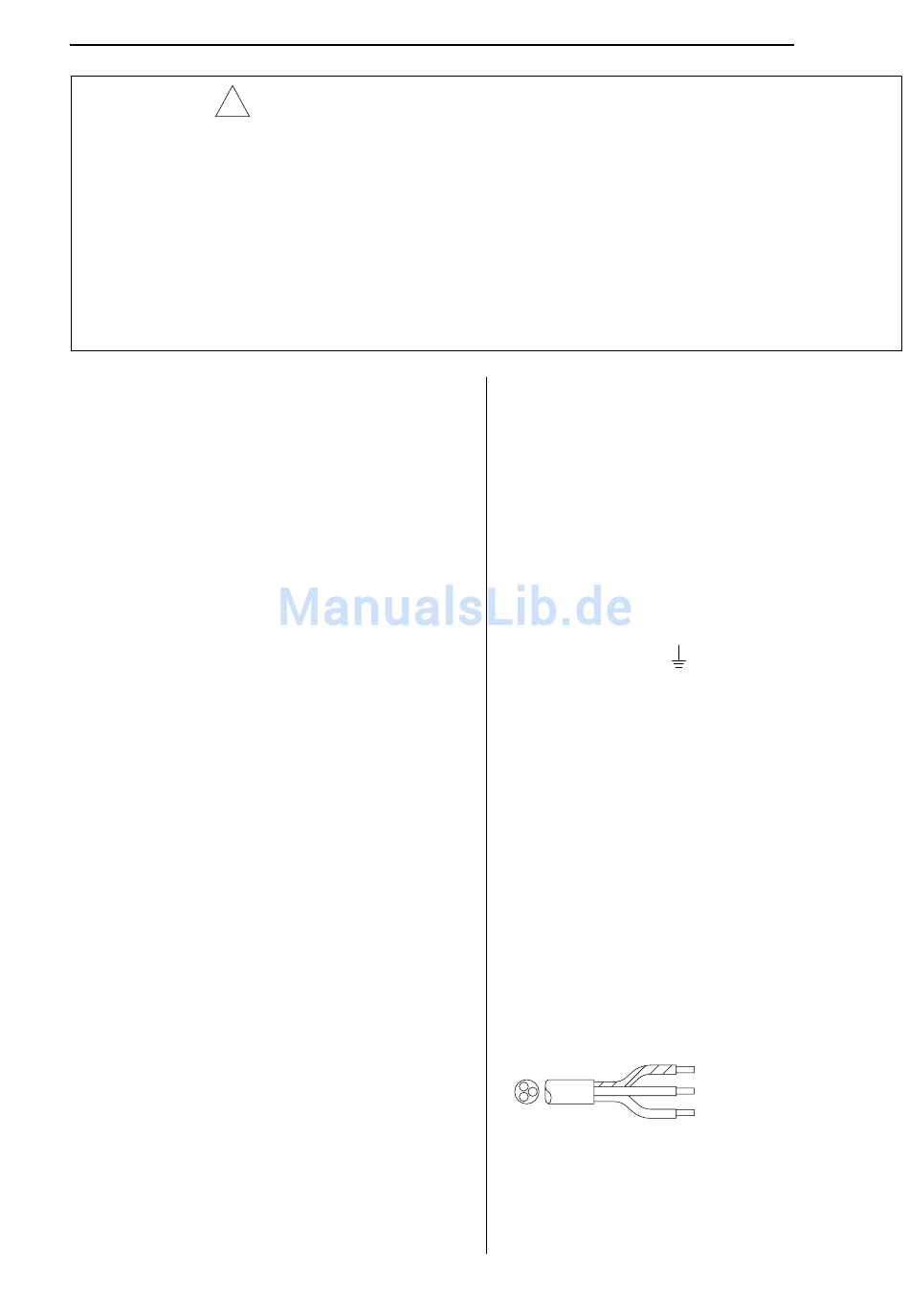

Die 3-adrige Stromschnur (Abb.5) besitzt
folgenden Adercode:
Grün/Gelb - Erde
Blau
- Null
Braun
- Phase
Abb. 5
3
Animo
) für "Erde"
Grün/Gelb
- Erde (E)
Blau
- Null (N)
Braun
- Phase (L)
TVB 200
