MONTAGE

6

6.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse her-
zustellen:
- Zu-/Abluft
- Vor-/Rückläufe der Heizungsanlage
- Kondensatablauf
- Ablauf des Überdruckventiles
- Stromversorgung

6.2 Luftanschluss

ACHTUNG!
Der Ansaug- und Ausblasbereich darf
nicht eingeengt oder zugestellt werden.
Die Ansaugöffnung des Gerätes ist ausschließlich
zum direkten Anschluss an einen Mauerdurchbruch
konzipiert. Dazu kann der Mauerdurchbruch, wie im
Anhang unter Einbaumaße abgebildet, mit den Zu-
behörteilen Luftkanal und Dichtmanschette vorbe-
reitet werden. Ansonsten ist darauf zu achten, dass
der Mauerdurchbruch auf der Innenseite zwingend
mit einer Kälteisolierung verkleidet wird, um eine
Auskühlung bzw. Durchfeuchtung des Mauerwerks
zu verhindern. Das beiliegende Befestigungs-
material kann zur Fixierung an der Wand verwendet
werden.
Die Ausblasseite kann wahlweise direkt an einem
Mauerdurchbruch oder an einem längeren Kanal
(Zubehör) montiert werden. Dabei ist wie für die An-
saugseite beschrieben zu verfahren.

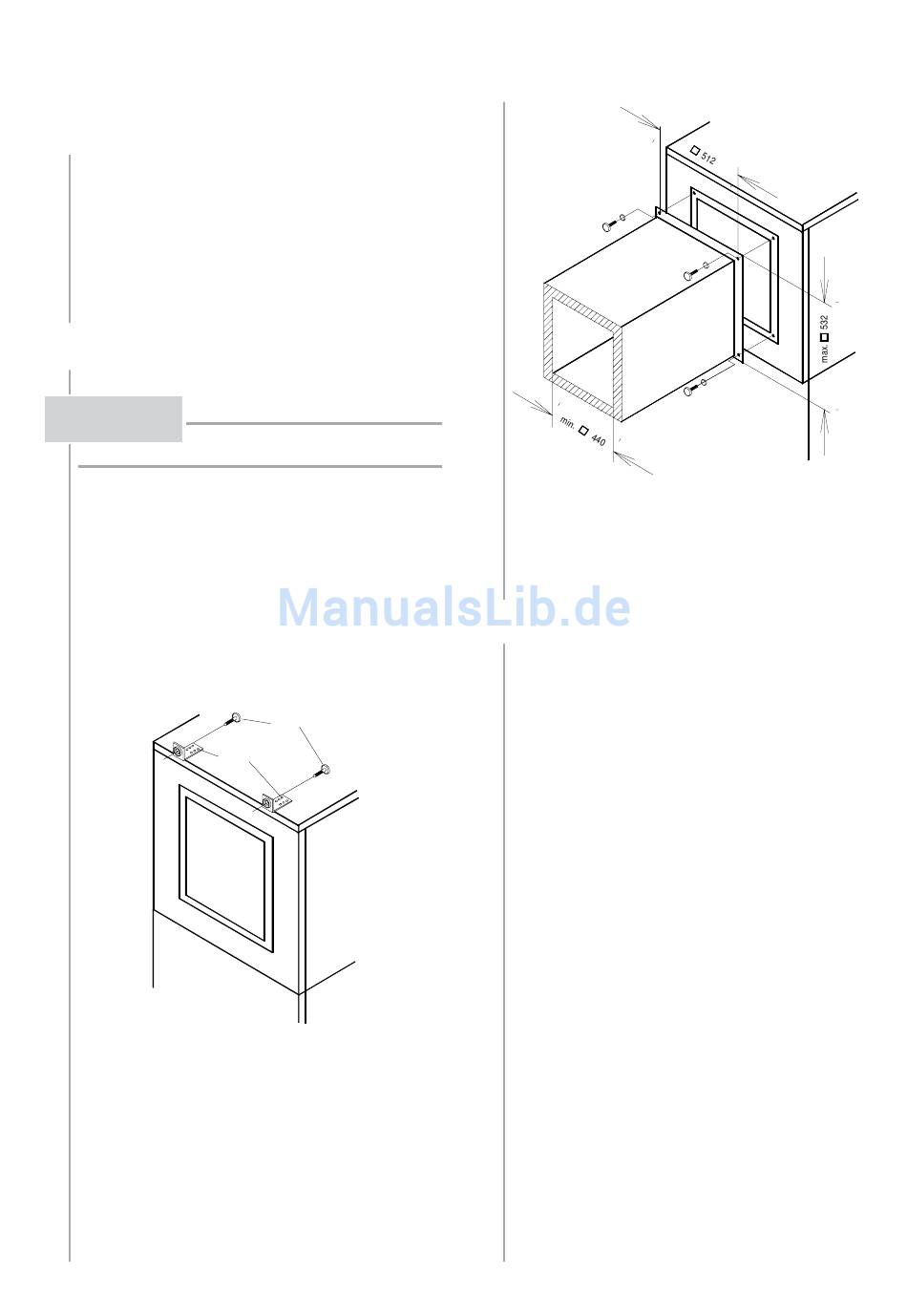

Bei der Verwendung eines angeflanschten Luft-
kanales an der Ausblasseite wird dieser mit 4
Sechs-kantschrauben M8x16 an den vorgesehenen
Gewindelöchern befestigt. Dabei ist zu beachten,
dass der Luftkanalstutzen nur mit der Isolierung und
nicht mit dem Außenblech in Berührung kommt.
8 x 80
M 4 x 8
M 8 x 16
Es sind die in der Skizze genannten Außen- sowie
Innenmaße einzuhalten. Zusätzlich ist auf geeigne-
te Schwingungsentkopplung und Kanalisolation zu
achten.

6.3 Heizungsseitiger Anschluss

Zum Anschluss an das Heizsystem liegen der Wär-
mepumpe flexible Schlauchanschlussstücke und
Doppelnippel mit 1" Außengewinde bei. Dadurch ist
wahlweise eine gewindedichtende oder flach-
dichtende Verbindung zum Heizsystem möglich.
Ist keine Warmwassererwärmung durch die Wär-
mepumpe vorgesehen, so ist der Warmwasseraus-
gang durch den beiliegenden Dichtstopfen dauer-
haft abzudichten.
Bevor die heizwasserseitigen Anschlüsse der Wär-
mepumpe erfolgen, muss die Heizungsanlage ge-
spült werden, um eventuell vorhandene Verunreini-
gungen, Reste von Dichtmaterial oder ähnliches, zu
entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepum-
pe führen.
Für Anlagen mit absperrbarem Heizwasserdurch-
fluss, bedingt durch Heizkörper- bzw. Thermostat-
ventile, ist ein Überströmventil eingebaut. Dies si-
chert einen Mindestheizwasserdurchfluss durch die
Wärmepumpe und verhindert Störungen.
Nach erstellter heizungsseitiger Installation ist die
Heizungsanlage zu füllen, zu entlüften und abzudrük-
ken.
Das integrierte Ausdehnungsgefäß hat ein Volumen
von 24 Liter. Dieses Volumen ist geeignet für Ge-
bäude mit einer beheizten Wohnfläche bis maximal
200 m².
