3.3.3 Systemkomponenten für Indach-Systeme (IDM)
Indachmontagepakete
Basispaket IB V21P (
16 20 17)
für zwei V21P-Flachkollektoren
Basispaket IB V26P (
16 20 19)
für zwei V26P-Flachkollektoren
10b
10c
10a
10d
10i
10t (2x)
10m (2x)
10p (6x)
10q (14x)
10r
10a Oberes linkes Abdeckblech
10b Oberes rechtes Abdeckblech
10c Obere Abdeckleiste
10d Linkes Seitenteil
10e Rechtes Seitenteil
10f
Einschubleiste
10g Unteres linkes Abtropfblech
10h Unteres rechtes Abtropfblech
10i
Unteres linkes Sichtschutzblech
10k Unteres rechtes Sichtschutzblech
10l
Zubehörbeutel
10m Zubehörbeutel
10n Sicherungsblech
10o Nagel
10p Halter für Abtropfbleche
10q Blechschraube
10r Spenglerschraube
10t
Schaumstoffklebestreifen
10u Kurzanleitung

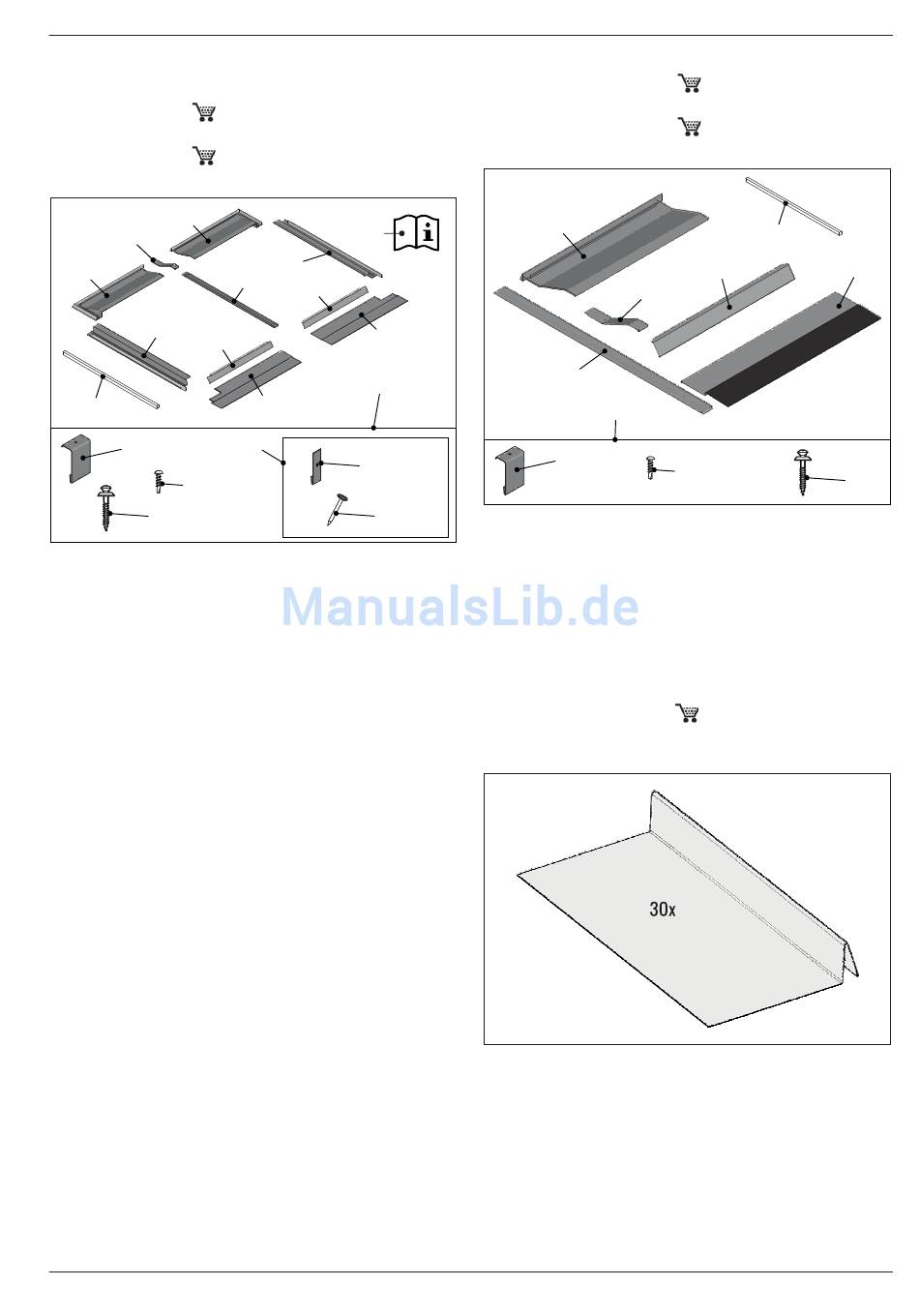

Bild 3-17 IB V21P / IB V26P
FA ROTEX Solaris P-SYS - 09/2016
10u
10e
10f
10k
10h
10l
10g
10n (10x)
10o (12x)
3
x
Produktbeschreibung
Erweiterungspaket IE V21P (
für jeden weiteren V21P-Flachkollektor (3 bis 5)
Erweiterungspaket IE V26P (
für jeden weiteren V26P-Flachkollektor (3 bis 5)
11a
10c
10f
10s
10p (3x)
11a Oberes mittleres Abdeckblech
10c Obere Abdeckleiste
10f
Einschubleiste
11b Unteres mittleres Abtropfblech
11c Unteres mittleres Sichtschutzblech
10p Halter für Abtropfbleche
10q Blechschraube
10r Spenglerschraube
10s Zubehörbeutel
10t
Schaumstoffklebestreifen
Bild 3-18 IE V21P / IE V26P
Erweiterungspaket FIX-IES (
für flache Eindeckungen (z.B. Schiefer) und zwei Flachkollek-
toren
Bild 3-19 FIX-IES
16 20 18)
16 20 20)
10t (2x)
11c
10q (5x)
10r
16 46 16)
11b
11
