Produktbeschreibung

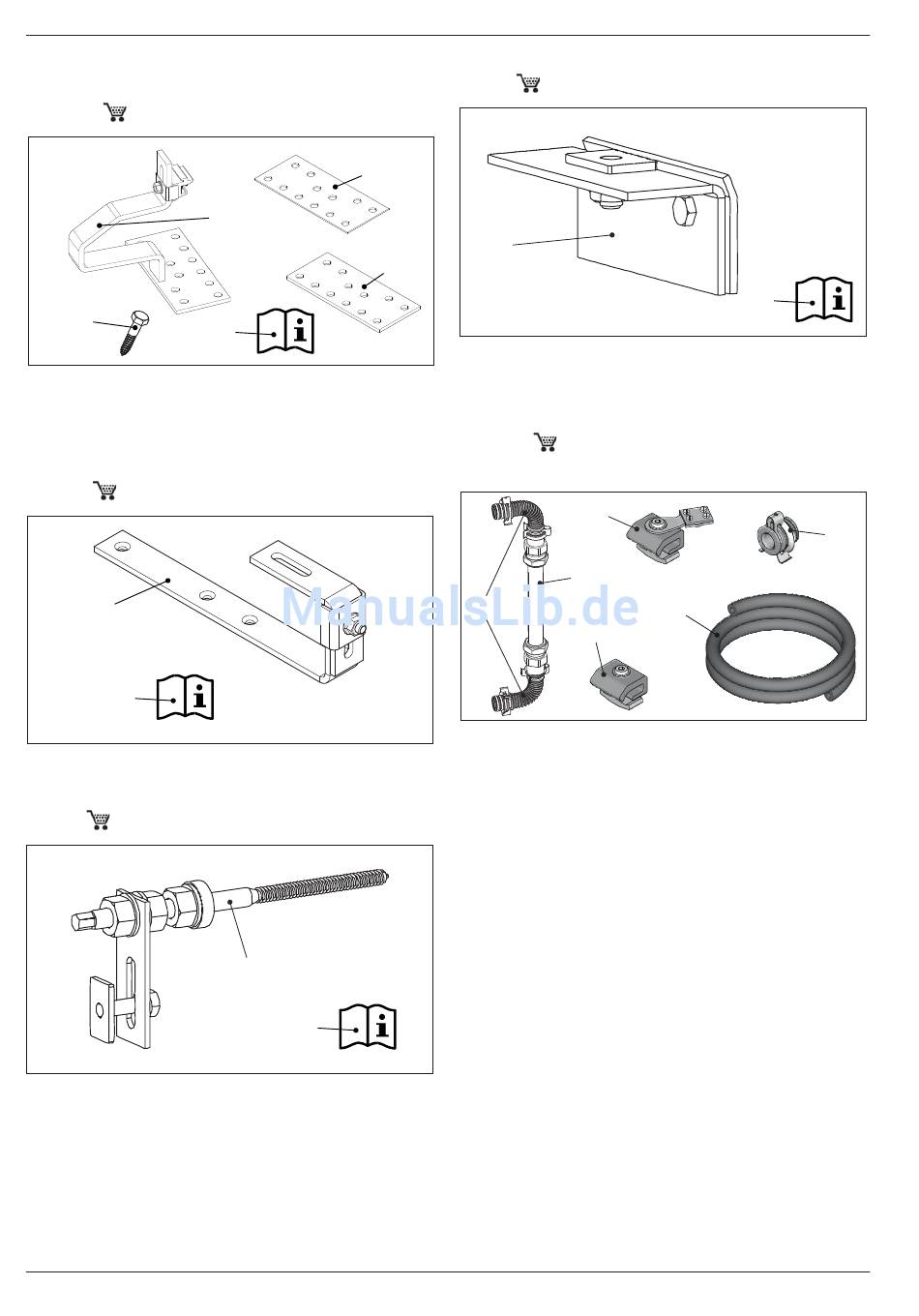

3.3.2 Systemkomponenten für Aufdach-Systeme (ADM)
Aufdachmontagepakete
FIX-ADDP (
16 20 85) für Dachziegel/-pfannen
12d (4x)
12a Aufdachhaken
12b Unterlegplatte 2 mm
12c Unterlegplatte 5 mm
12d Sechskant-Holzschrauben M8 x100
12e Kurzanleitung
Bild 3-12 FIX-ADDP
FIX-ADS (
16 47 23) für flache Eindeckung (z.B. Schiefer)
12f
(4x)
12g
12f
Aufdachhaken
12g Kurzanleitung
Bild 3-13 FIX-ADS
FIX-WD (
16 47 03) für gewellte Eindeckung
12h Montageprofilträger
12i
Kurzanleitung
Bild 3-14 FIX-WD
10
12b
(2x)
12a
(2x)
12e
12h
4 ( x)
12i
FIX-BD (
16 47 04) für gefalzte Blecheindeckung
12j
4 ( x)
12c
(2x)
12j
Montageprofilträger
12k Kurzanleitung
Bild 3-15 FIX-BD
Kollektor-Reihenverbinder
CON LCP (
16 20 45)
Zum Verbinden zweier Kollektorreihen übereinander.
5a
5a
Kollektoranschlussbogen Druck
5c
Verschlussstopfen
5h
Einzelklemmstein mit Potenzialausgleichsklemme
5i
Einzelklemmstein
5v
HT-Armaflex Ø 22 x 13 UV-beständig (1 m)
5y
Verbindungsrohr Cu Ø 22 mm (1 m)
Bild 3-16 CON LCP
5h
5y
5v
5i (3x)
FA ROTEX Solaris P-SYS - 09/2016
12k
5c
(2x)
