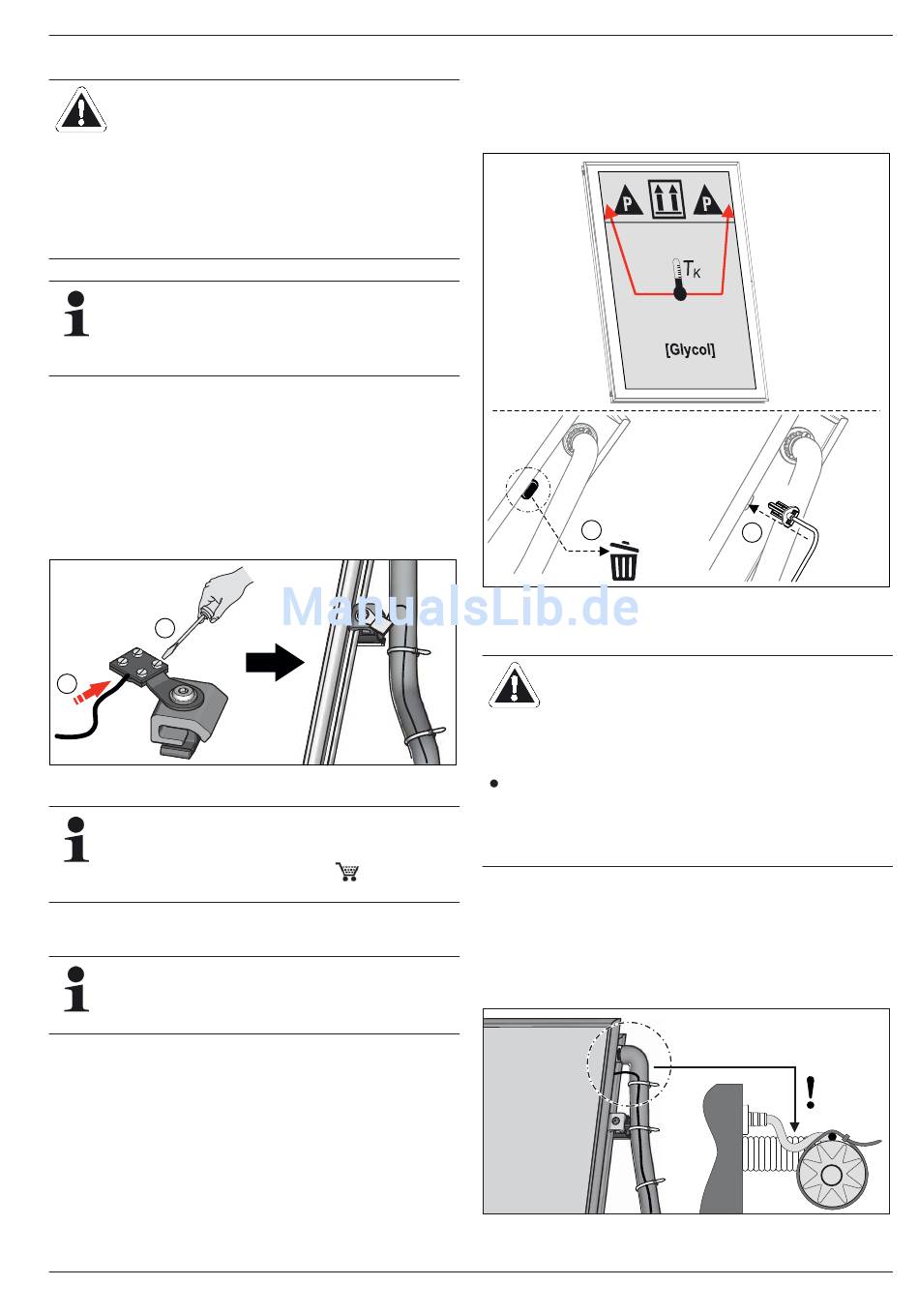

4.6 Potenzialausgleich anbringen
WARNUNG!
Der Potenzialausgleich ersetzt keinen Blitzab-
leiter. Er ist nur für den Schutz des Kollektor-
temperaturfühlers und der Regelung vorgese-
hen. Zusätzlich sind die örtlichen Blitzschutz-
Vorschriften zu beachten.
Die Potenzialausgleichsklemme ist beim Aufdach-
System (ADM) in der Nähe des Vorlaufanschlusses
(oben) angebracht, beim Indach-System (IDM) und
Flachdach-System (FDM) dagegen in der Nähe des
Rücklaufanschlusses (unten).
1. Schlitzschrauben an eingebauter Potenzialausgleichsklem-
me lösen und die Potenzialausgleichsleitung (nicht im Liefer-
umfang enthalten) an die Klemme anschließen.
Anschließend die Schrauben wieder festziehen.
2. Potenzialausgleichsleitung bis zur Potenzialausgleichsschie-
ne (bauseits) verlegen und dort anschließen.
Potenzialausgleichsleitung mit Kabelbindern an Vor- bzw.
Rücklaufleitung befestigen.
2.
1.
Bild 4-20 Arbeitsschritte 1+2
Werden zwei oder mehr Kollektorreihen installiert,
müssen diese über einen Potenzialausgleich mitein-
ander verbunden werden. Potenzialausgleichs-
klemmen sind im Paket CON LVP (
halten.
4.7 Kollektortemperaturfühler installieren
Die Montageöffnungen für den Kollektortemperatur-
fühler befinden sich links und rechts am seitlichen Kol-
lektorrahmen und sind im Auslieferungszustand mit
Stopfen verschlossen.
FA ROTEX Solaris P-SYS - 09/2016
1. Fühlerstopfen am oberen Kollektorrand entfernen.
2. Kollektortemperaturfühler bis zum Anschlag in die Montage-
öffnung des Flachkollektors einschieben.
Dabei muss der Sensor des Fühlers auf das Absorberblech
geklemmt werden.
T
Solaris Kollektortemperaturfühler
K
Bild 4-21 Arbeitsschritte 1+2
Eindringende Feuchtigkeit kann zu Fühler-
schäden führen.
Bei der Kabelführung darauf achten, dass
kein Regenwasser zur Einsteckstelle des
Fühlers hin ablaufen kann (mit Abtropfbogen
verlegen siehe Bild 4-22).
16 20 45
) ent-
3. Silikonkabel des Kollektortemperaturfühlers mit Abtropfbo-
gen zur Dachdurchführung verlegen und mit Kabelbindern an
der Vorlaufverbindungsleitung sichern.
Anschließend das Silikonkabel im Dachinneren mit dem
Anschlusskabel des Kollektortemperaturfühlers der Rege-
lungs- und Pumpeneinheit verbinden.
Bild 4-22 Arbeitsschritt 3
1.
VORSICHT!
4
x
Montage
T
K
2.
23
