Montage

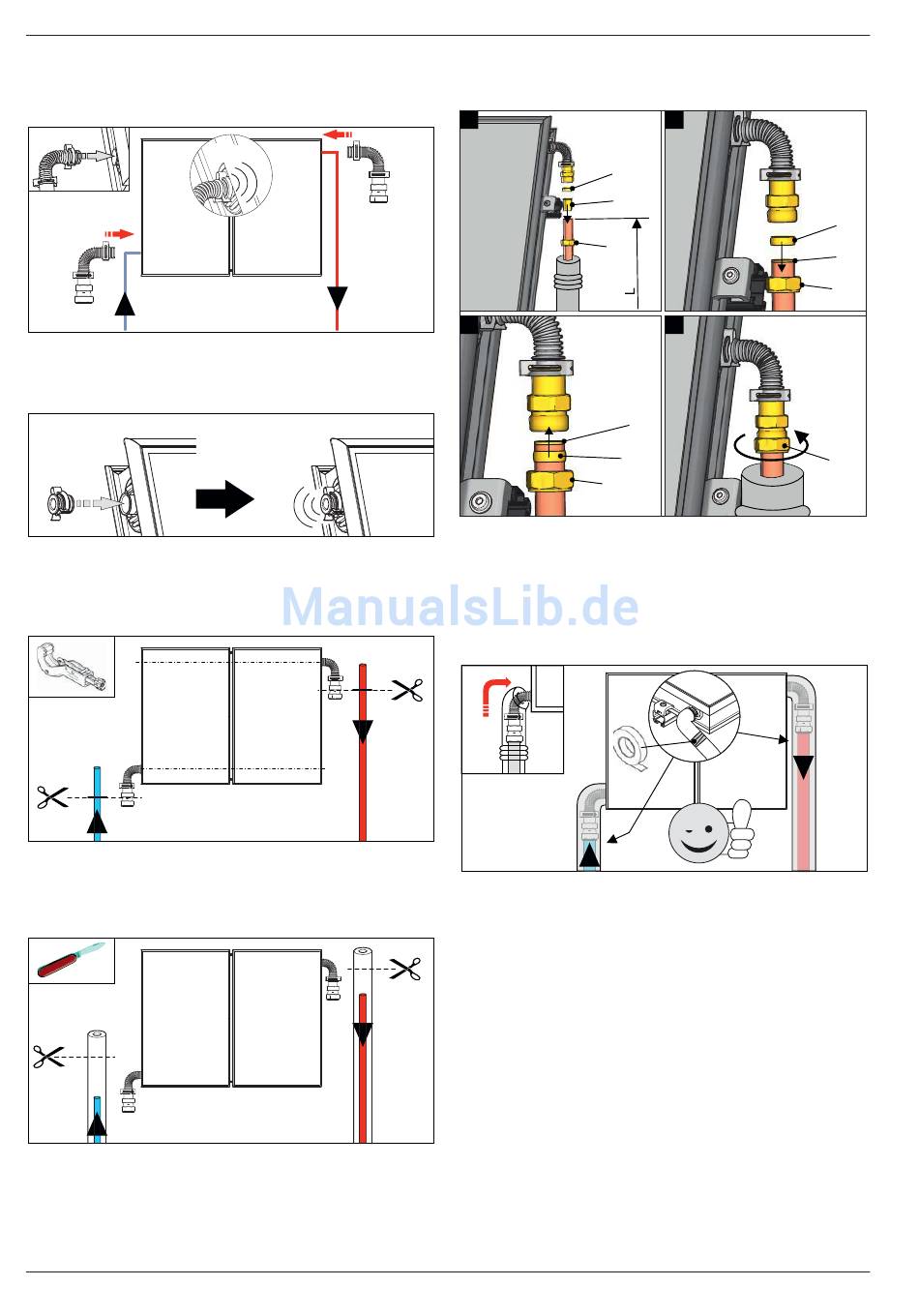

2. Kollektoranschlussbögen in Kollektoranschlussrohre einste-
cken bis Halteklammern hörbar einrasten.
Dabei den Rücklaufanschluss unten und den Vorlaufan-
schluss, wenn möglich, wechselseitig oben montieren.
Bild 4-14 Arbeitsschritt 2
3. In die noch offenen Kollektoranschlussrohre die Verschluss-
stopfen einstecken bis die Halteklammern einrasten.
Bild 4-15 Arbeitsschritt 3
4. Benötigte Länge der Vorlauf- (oben) und Rücklaufleitung (un-
ten) markieren und abschneiden. Dann die Rohrenden ent-
graten.
Bild 4-16 Arbeitsschritt 4
5. Wärmedämmschläuche auf Verbindungsleitungen oder Kol-
lektoranschlussbögen schieben und auf benötigte Länge ab-
schneiden.
Bild 4-17 Arbeitsschritt 5
22
Click
Click
6. Vorlauf- und Rücklaufleitungen mit den Schneidringver-
schraubungen der Kollektoranschlussbögen und des An-
schlusssets verbinden.
1.
C
B
A
3.
B
C
A
A
Überwurfmutter
B
Stützhülse
C
Schneidring
D
Fitting
Bild 4-18 Arbeitsschritt 6
7. Den gestauchten Wärmedämmschlauch über den Kollektor-
anschlussbogen schieben.
Bild 4-19 Arbeitsschritt 7
FA ROTEX Solaris P-SYS - 09/2016
2.
C
B
A
4.
A
