3.2 Kurzbeschreibung
Die ROTEX Solaranlage ist ein thermisches Solarsystem zur
Warmwassererzeugung und Heizungsunterstützung.
Das Drucksolar-System darf nur mit der Regelungsein-
heit DSR1 und der Druckstation RDS2 verwendet wer-
den.
Betriebsweise
Die Hochleistungs-Flachkollektoren Solaris V21P, V26P und
H26P wandeln mit hohem Wirkungsgrad die Sonnenstrahlung in
Wärme um. Wärmeträgermedium ist ein Glykol-Wasser-Ge-
misch.
Erreichen die Kollektoren ein nutzbares Temperaturniveau, wird
das im Solarkreis befindliche Glykol-Wasser-Gemisch durch die
Kollektoren gepumpt. Anderenfalls schaltet die Förderpumpe ab
und das Gemisch steht im Solarkreis. Diese Betriebsweise hat
mehrere Vorteile:
– Geringer Wartungsaufwand.
– Frostsicherheit.
– Uneingeschränkte Flexibilität bei der Anordnung und Installa-
tion
– Hohe Effizienz durch integrierten Solarwärmetauscher
Modularer Aufbau
Die Anlage besteht aus mehreren, weitgehend vormontierten
Komponenten. Stecktechnik und ein hoher Vorfertigungsgrad er-
möglichen eine schnelle und einfache System-Montage.
Speicherbehälter
Als Speicherbehälter für die ROTEX Solaranlage können
verwendet werden:
– ROTEX Sanicube Solaris (SCS)
druckloser Solar-Schichtspeicher (mit Anschlussmöglichkeit
eines ROTEX Brennwertkessels).
– ROTEX HybridCube (HYC)
loser Solar-Schichtspeicher (mit Anschlussmöglichkeit einer
ROTEX Luft-Wasser-Wärmepumpe).
2)
– ROTEX GCU compact
tem Gas-Brennwertkessel.
– ROTEX HPSU compact
riertem Innengerät einer Luft-Wasser-Wärmepumpe.
Aufbau, Funktionsweise, Inbetriebnahme und Betrieb
der Speicherbehälter und weiterer, nicht in Kap 3.3 auf-
geführter Solaris-Komponenten sind in dieser Anleitung
nicht beschrieben. Detaillierte Informationen zu diesen
Komponenten finden Sie in den zugehörigen Betriebs- und Ins-
tallationsanleitungen.
Die in dieser Anleitung aufgeführten Handlungsanweisungen
und Beschreibungen gelten grundsätzlich für alle bei dieser So-
laranlage verwendbaren ROTEX Speicherbehälter, auch wenn
zu Darstellungszwecken nur ein Typ (z. B. SCS) beschrieben
wird. Bei Abweichungen zu anderen Speicherbehältern wird ge-
sondert darauf hingewiesen.
1)
Die für das Drucksolar-System geeigneten Gerätevarianten sind durch die Er-
weiterung "-P" in der Typbezeichnung gekennzeichnet.
2)
Die für das Drucksolar-System geeigneten Gerätevarianten sind durch die Er-
weiterung "-Biv" in der Typbezeichnung gekennzeichnet.
FA ROTEX Solaris P-SYS - 09/2016
1)
: Hochwärmegedämmter,
1)
: Hochwärmegedämmter, druck-
: Solar-Schichtspeicher mit integrier-
2)
: Solar-Schichtspeicher mit integ-
3
x
Produktbeschreibung
Elektronische Regelung
Die vollelektronische Drucksolar-Regelung DSR1 sorgt für eine
optimale Solarwärmenutzung (Warmwassererwärmung, Hei-
zungsunterstützung) und die Einhaltung aller betrieblichen Si-
cherheitsaspekte. Die für einen komfortablen Betrieb erforder-
lichen Parameter sind für auswählbare Hydraulikvarianten ab
Werk voreingestellt (siehe beiliegende Installations- und Be-
triebsanleitung).
3.3 Systemkomponenten für Druck-Systeme
3.3.1 Systemkomponenten für alle Systeme
Hochleistungs-Flachkollektoren
V21P (
16 20 12)
H x B x T: 2000 x 1006 x 85 mm, Gewicht: ca. 35 kg
V26P (
16 20 10)
H x B x T: 2000 x 1300 x 85 mm, Gewicht: ca. 42 kg
H26P (
16 20 11)
H x B x T: 1300 x 2000 x 85 mm, Gewicht: ca. 42 kg
B
H
V21P
V26P
T
1a
Hochleistungs-Flachkollektor V21P / V26P
1b
Hochleistungs-Flachkollektor H26P

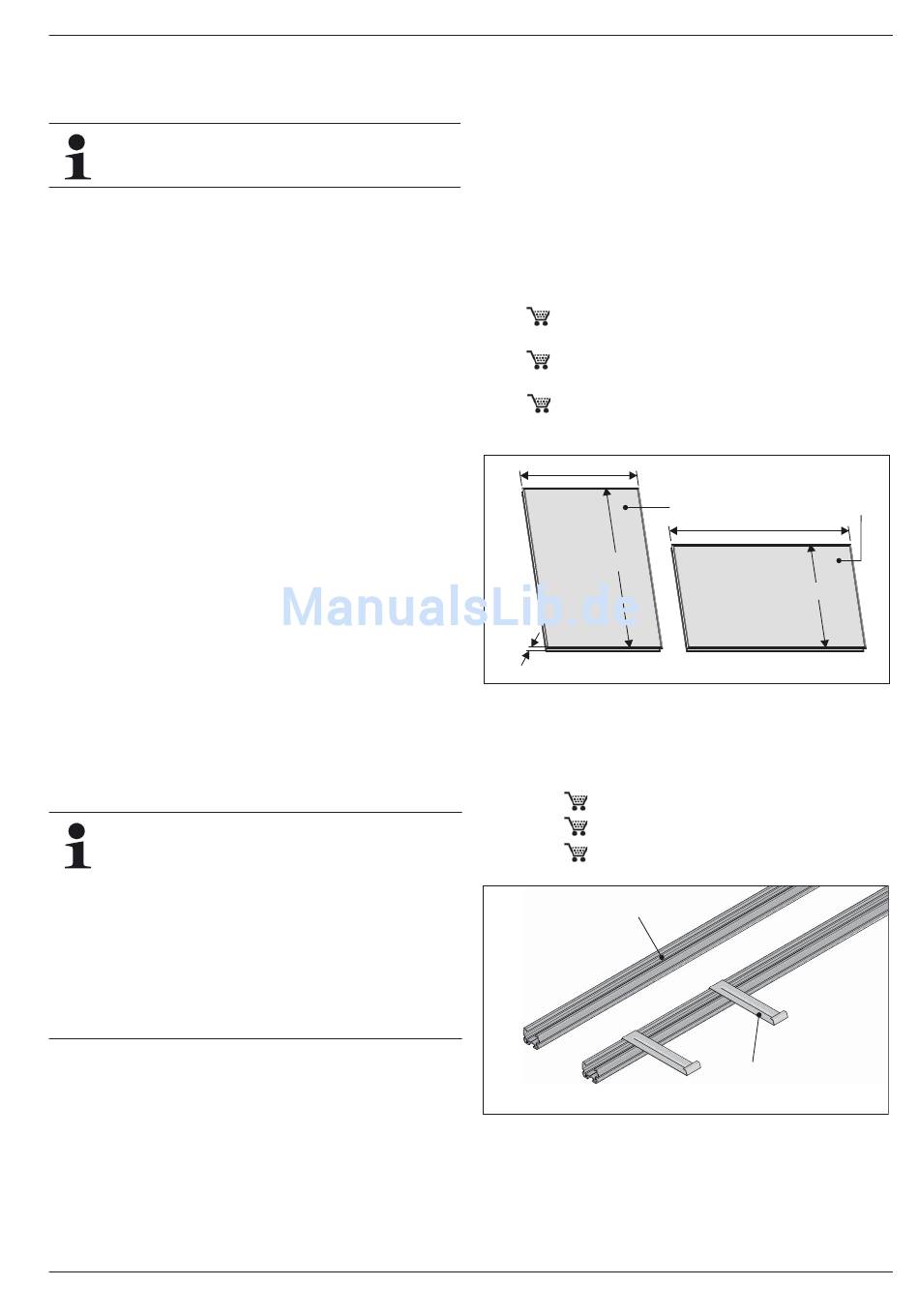

Bild 3-2
Flachkollektor
Kollektormontageschienen FIX-MP
FIX-MP100 (
16 20 66) für einen V21P Flachkollektor
FIX-MP130 (
16 20 67) für einen V26P Flachkollektor
FIX-MP200 (
16 20 68) für einen H26P Flachkollektor
2a (2x)
2a
Montageprofilschiene
2b
Kollektorsicherungshaken
Bild 3-3
FIX-MP
1a
B
H
H26P
2b (2x)
1b
7
