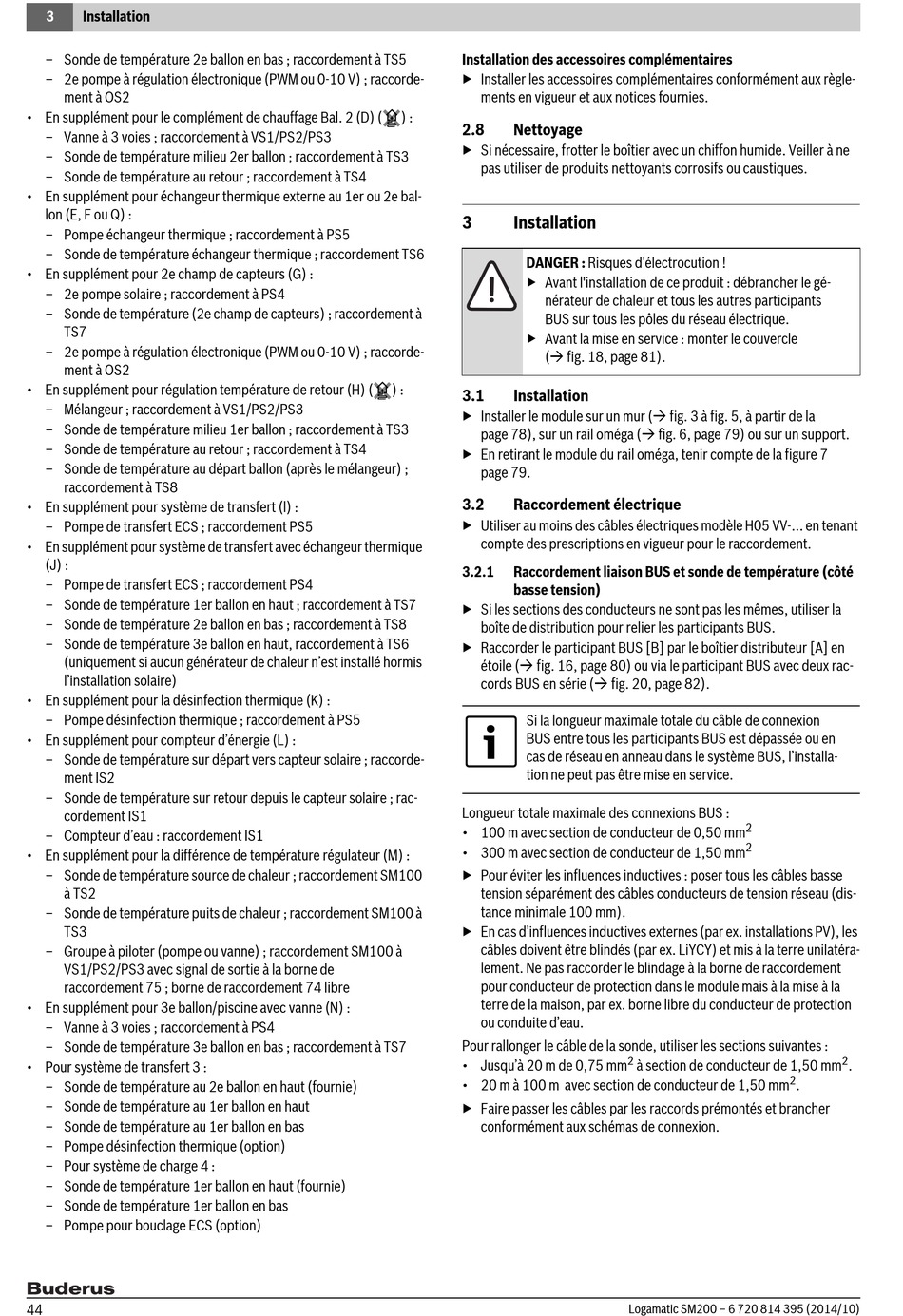

3 Installation
– Sonde de température 2e ballon en bas ; raccordement à TS5
– 2e pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment à OS2
• En supplément pour le complément de chauffage Bal. 2 (D) (
– Vanne à 3 voies ; raccordement à VS1/PS2/PS3
– Sonde de température milieu 2er ballon ; raccordement à TS3
– Sonde de température au retour ; raccordement à TS4
• En supplément pour échangeur thermique externe au 1er ou 2e bal-
lon (E, F ou Q) :
– Pompe échangeur thermique ; raccordement à PS5
– Sonde de température échangeur thermique ; raccordement TS6
• En supplément pour 2e champ de capteurs (G) :
– 2e pompe solaire ; raccordement à PS4
– Sonde de température (2e champ de capteurs) ; raccordement à
TS7
– 2e pompe à régulation électronique (PWM ou 0-10 V) ; raccorde-
ment à OS2
• En supplément pour régulation température de retour (H) (
– Mélangeur ; raccordement à VS1/PS2/PS3
– Sonde de température milieu 1er ballon ; raccordement à TS3
– Sonde de température au retour ; raccordement à TS4
– Sonde de température au départ ballon (après le mélangeur) ;
raccordement à TS8
• En supplément pour système de transfert (l) :
– Pompe de transfert ECS ; raccordement PS5
• En supplément pour système de transfert avec échangeur thermique
(J) :
– Pompe de transfert ECS ; raccordement PS4
– Sonde de température 1er ballon en haut ; raccordement à TS7
– Sonde de température 2e ballon en bas ; raccordement à TS8
– Sonde de température 3e ballon en haut, raccordement à TS6
(uniquement si aucun générateur de chaleur n'est installé hormis
l'installation solaire)
• En supplément pour la désinfection thermique (K) :
– Pompe désinfection thermique ; raccordement à PS5
• En supplément pour compteur d'énergie (L) :
– Sonde de température sur départ vers capteur solaire ; raccorde-
ment IS2
– Sonde de température sur retour depuis le capteur solaire ; rac-
cordement IS1
– Compteur d'eau : raccordement IS1
• En supplément pour la différence de température régulateur (M) :
– Sonde de température source de chaleur ; raccordement SM100
à TS2
– Sonde de température puits de chaleur ; raccordement SM100 à
TS3
– Groupe à piloter (pompe ou vanne) ; raccordement SM100 à
VS1/PS2/PS3 avec signal de sortie à la borne de
raccordement 75 ; borne de raccordement 74 libre
• En supplément pour 3e ballon/piscine avec vanne (N) :
– Vanne à 3 voies ; raccordement à PS4
– Sonde de température 3e ballon en bas ; raccordement à TS7
• Pour système de transfert 3 :
– Sonde de température au 2e ballon en haut (fournie)
– Sonde de température au 1er ballon en haut
– Sonde de température au 1er ballon en bas
– Pompe désinfection thermique (option)
– Pour système de charge 4 :
– Sonde de température 1er ballon en haut (fournie)
– Sonde de température 1er ballon en bas
– Pompe pour bouclage ECS (option)
44
Installation des accessoires complémentaires
▶ Installer les accessoires complémentaires conformément aux règle-
ments en vigueur et aux notices fournies.
) :
2.8 Nettoyage
▶ Si nécessaire, frotter le boîtier avec un chiffon humide. Veiller à ne
pas utiliser de produits nettoyants corrosifs ou caustiques.
3 Installation
DANGER : Risques d'électrocution !
▶ Avant l'installation de ce produit : débrancher le gé-
nérateur de chaleur et tous les autres participants
BUS sur tous les pôles du réseau électrique.
▶ Avant la mise en service : monter le couvercle
( fig. 18, page 81).
) :
3.1 Installation
▶ Installer le module sur un mur ( fig. 3 à fig. 5, à partir de la
page 78), sur un rail oméga ( fig. 6, page 79) ou sur un support.
▶ En retirant le module du rail oméga, tenir compte de la figure 7
page 79.
3.2 Raccordement électrique
▶ Utiliser au moins des câbles électriques modèle H05 VV-... en tenant
compte des prescriptions en vigueur pour le raccordement.
3.2.1 Raccordement liaison BUS et sonde de température (côté
basse tension)
▶ Si les sections des conducteurs ne sont pas les mêmes, utiliser la
boîte de distribution pour relier les participants BUS.
▶ Raccorder le participant BUS [B] par le boîtier distributeur [A] en
étoile ( fig. 16, page 80) ou via le participant BUS avec deux rac-
cords BUS en série ( fig. 20, page 82).
Si la longueur maximale totale du câble de connexion
BUS entre tous les participants BUS est dépassée ou en
cas de réseau en anneau dans le système BUS, l'installa-
tion ne peut pas être mise en service.
Longueur totale maximale des connexions BUS :
• 100 m avec section de conducteur de 0,50 mm
• 300 m avec section de conducteur de 1,50 mm
▶ Pour éviter les influences inductives : poser tous les câbles basse
tension séparément des câbles conducteurs de tension réseau (dis-
tance minimale 100 mm).
▶ En cas d'influences inductives externes (par ex. installations PV), les
câbles doivent être blindés (par ex. LiYCY) et mis à la terre unilatéra-
lement. Ne pas raccorder le blindage à la borne de raccordement
pour conducteur de protection dans le module mais à la mise à la
terre de la maison, par ex. borne libre du conducteur de protection
ou conduite d'eau.
Pour rallonger le câble de la sonde, utiliser les sections suivantes :
• Jusqu'à 20 m de 0,75 mm
• 20 m à 100 m avec section de conducteur de 1,50 mm
▶ Faire passer les câbles par les raccords prémontés et brancher
conformément aux schémas de connexion.
2
2
2
à section de conducteur de 1,50 mm
2
.
Logamatic SM200 – 6 720 814 395 (2014/10)
