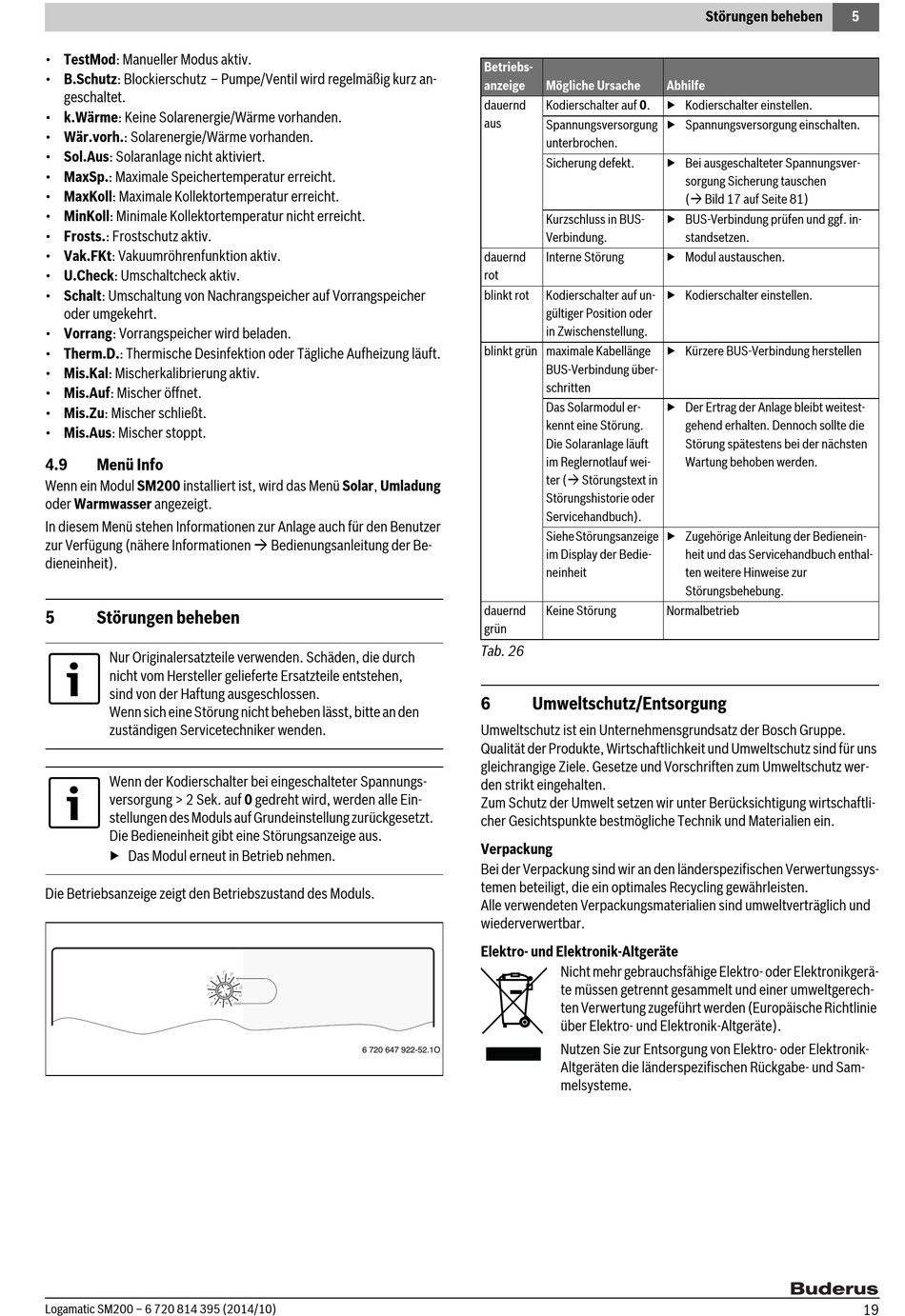

• TestMod: Manueller Modus aktiv.
• B.Schutz: Blockierschutz – Pumpe/Ventil wird regelmäßig kurz an-
geschaltet.
• k.Wärme: Keine Solarenergie/Wärme vorhanden.
• Wär.vorh.: Solarenergie/Wärme vorhanden.
• Sol.Aus: Solaranlage nicht aktiviert.
• MaxSp.: Maximale Speichertemperatur erreicht.
• MaxKoll: Maximale Kollektortemperatur erreicht.
• MinKoll: Minimale Kollektortemperatur nicht erreicht.
• Frosts.: Frostschutz aktiv.
• Vak.FKt: Vakuumröhrenfunktion aktiv.
• U.Check: Umschaltcheck aktiv.
• Schalt: Umschaltung von Nachrangspeicher auf Vorrangspeicher
oder umgekehrt.
• Vorrang: Vorrangspeicher wird beladen.
• Therm.D.: Thermische Desinfektion oder Tägliche Aufheizung läuft.
• Mis.Kal: Mischerkalibrierung aktiv.
• Mis.Auf: Mischer öffnet.
• Mis.Zu: Mischer schließt.
• Mis.Aus: Mischer stoppt.
4.9 Menü Info
Wenn ein Modul SM200 installiert ist, wird das Menü Solar, Umladung
oder Warmwasser angezeigt.
In diesem Menü stehen Informationen zur Anlage auch für den Benutzer
zur Verfügung (nähere Informationen  Bedienungsanleitung der Be-
dieneinheit).
5 Störungen beheben
Nur Originalersatzteile verwenden. Schäden, die durch
nicht vom Hersteller gelieferte Ersatzteile entstehen,
sind von der Haftung ausgeschlossen.
Wenn sich eine Störung nicht beheben lässt, bitte an den
zuständigen Servicetechniker wenden.
Wenn der Kodierschalter bei eingeschalteter Spannungs-
versorgung > 2 Sek. auf 0 gedreht wird, werden alle Ein-
stellungen des Moduls auf Grundeinstellung zurückgesetzt.
Die Bedieneinheit gibt eine Störungsanzeige aus.
▶ Das Modul erneut in Betrieb nehmen.
Die Betriebsanzeige zeigt den Betriebszustand des Moduls.
4 5 6
3
2
1
0
Logamatic SM200 – 6 720 814 395 (2014/10)
7
8
9
10
6 720 647 922-52.1O
Betriebs-
anzeige Mögliche Ursache
dauernd Kodierschalter auf 0.
aus
Spannungsversorgung
unterbrochen.
Sicherung defekt.
Kurzschluss in BUS-
Verbindung.
dauernd Interne Störung
rot
blinkt rot Kodierschalter auf un-
gültiger Position oder
in Zwischenstellung.
blinkt grün maximale Kabellänge
BUS-Verbindung über-
schritten
Das Solarmodul er-
kennt eine Störung.
Die Solaranlage läuft
im Reglernotlauf wei-
ter ( Störungstext in
Störungshistorie oder
Servicehandbuch).
Siehe Störungsanzeige
im Display der Bedie-
neinheit
dauernd Keine Störung
grün
Tab. 26
6 Umweltschutz/Entsorgung
Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe.
Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns
gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer-
den strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli-
cher Gesichtspunkte bestmögliche Technik und Materialien ein.

Verpackung

Bei der Verpackung sind wir an den länderspezifischen Verwertungssys-
temen beteiligt, die ein optimales Recycling gewährleisten.
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Elektro- und Elektronik-Altgeräte
Nicht mehr gebrauchsfähige Elektro- oder Elektronikgerä-
te müssen getrennt gesammelt und einer umweltgerech-
ten Verwertung zugeführt werden (Europäische Richtlinie
über Elektro- und Elektronik-Altgeräte).
Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-
Altgeräten die länderspezifischen Rückgabe- und Sam-
melsysteme.
Störungen beheben
Abhilfe
▶ Kodierschalter einstellen.
▶ Spannungsversorgung einschalten.
▶ Bei ausgeschalteter Spannungsver-
sorgung Sicherung tauschen
( Bild 17 auf Seite 81)
▶ BUS-Verbindung prüfen und ggf. in-
standsetzen.
▶ Modul austauschen.
▶ Kodierschalter einstellen.
▶ Kürzere BUS-Verbindung herstellen
▶ Der Ertrag der Anlage bleibt weitest-
gehend erhalten. Dennoch sollte die
Störung spätestens bei der nächsten
Wartung behoben werden.
▶ Zugehörige Anleitung der Bedienein-
heit und das Servicehandbuch enthal-
ten weitere Hinweise zur
Störungsbehebung.
Normalbetrieb
5
