Originalfassung
DE
BETRIEBSANLEITUNG
Übersetzung / Translation
EN
USER MANUAL
Edition: 15.07.2016 – Revision - 00 – CEC - DE/EN
BS
712TOP
METALLBANDSÄGE
HEAD BAND SAW

Werbung

Inhaltsverzeichnis
loading

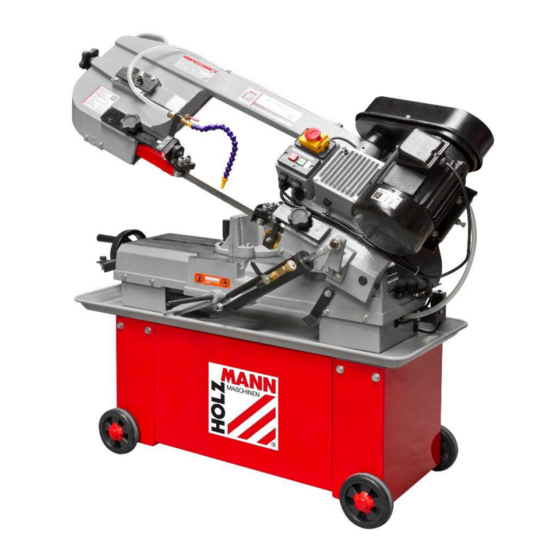

Inhaltszusammenfassung für Holzmann BS 712TOP

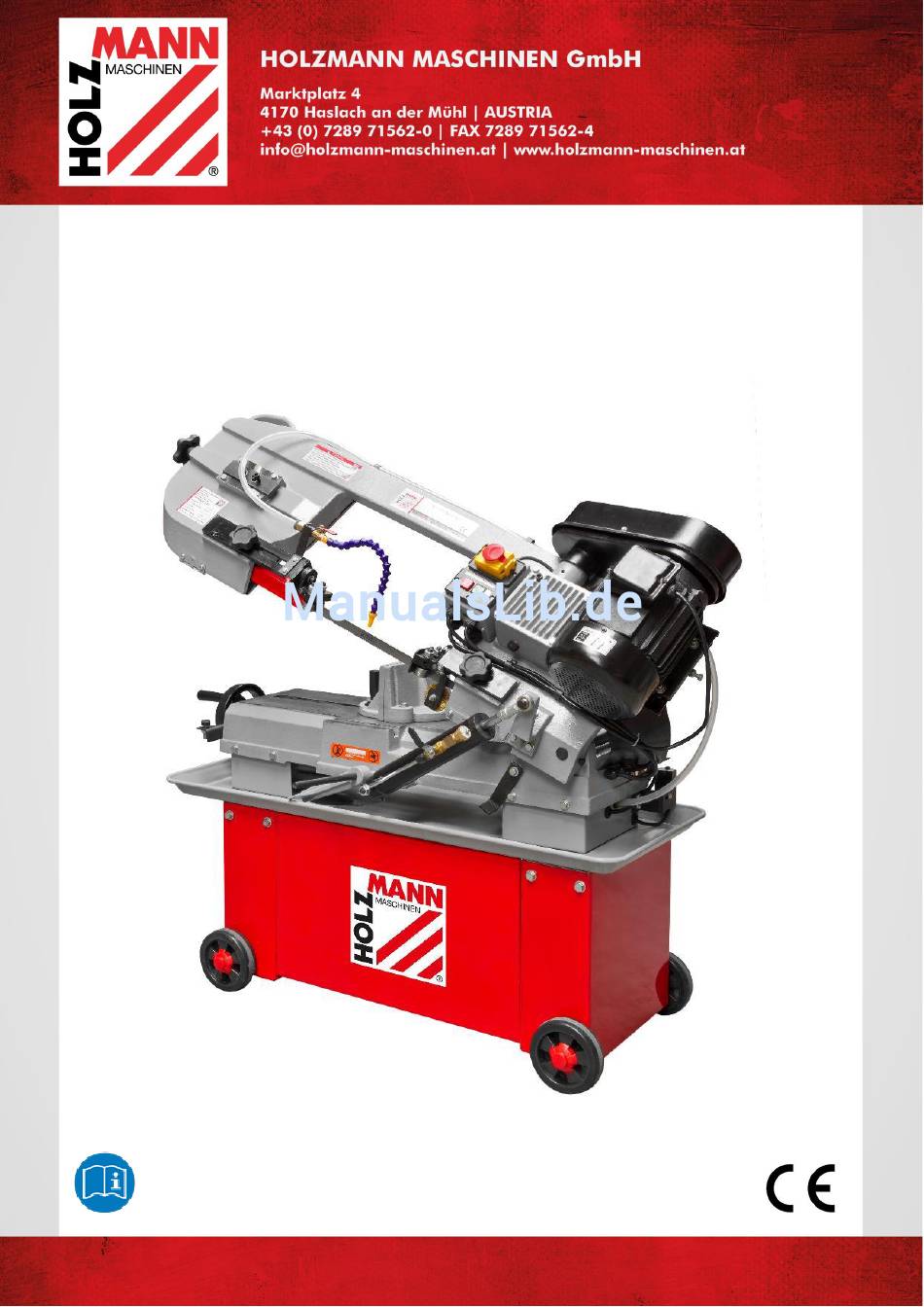

  • Seite 1 Originalfassung BETRIEBSANLEITUNG METALLBANDSÄGE Übersetzung / Translation USER MANUAL HEAD BAND SAW 712TOP Edition: 15.07.2016 – Revision - 00 – CEC - DE/EN...
  • Seite 2: Inhaltsverzeichnis

    7.2 Bedienung ......................15 7.2.1 Bedienkonsole ....................15 7.3 Einstellungen ..................... 15 7.3.1 Sägebandspannung ..................15 7.3.2 Sägebandführung ..................15 7.4 Werkstück einspannen ..................15 7.5 Schnittwinkel ....................16 7.6 Schnittgeschwindigkeit ..................16 7.7 Schneiden ......................16 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 3 Hydraulic cylinder ..................26 13.3.3 Wheels ....................26 13.3.4 V-belt .....................26 13.4 Power supply ....................27 14 OPERATION 14.1 Operation instructions................... 28 14.2 Operation ...................... 29 14.2.1 Control panel ...................29 14.3 Adjusting ....................... 29 14.3.1 Blade tension ..................29 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 4 17 SCHALTPLAN / WIRING DIAGRAM 18 ERSATZTEILE / SPARE PARTS 18.1 Ersatzteilbestellung / spare parts order............35 18.2 Explosionszeichnung / explosion drawing ............ 36 19 EG-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 41 20 GARANTIEERKLÄRUNG 21 GUARANTEE TERMS 22 PRODUKTBEOBACHTUNG HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 5: Sicherheitszeichen / Safety Signs

    Maschine vor Wartung und Pausen ausschalten und Netzstecker ziehen! Stop and pull out the power plug before any break and engine maintenance! Warnung vor Schnittverletzungen! Warning about cut injuries! Vor Nässe schützen! Protect from moisture! Sicherheitsabstand einhalten! Keep safety distance! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 6: Vorwort (De)

    VORWORT (DE) 3 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Metallbandsäge BS 712TOP. Folgend wird übliche Handelsbezeichnung Geräts (siehe Deckblatt) dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden.
  • Seite 7: Technik

    TECHNIK 4 TECHNIK 4.1 Komponenten Einstellknopf Sägebandführung Maschinenständer Kühlmittelflussregler Endausschalter Sägebandführungen Handrad Schraubstock EIN / AUS Schalter Handrad Sägebandspannung Kühlmittelpumpe EIN / AUS Schalter Einstellung Sägebandlauf Riemengehäuse Sägeband Motor Werkstückanschlag Absenkregler Hydraulikzylinder Hydraulikregler Sägearm HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 8: Technische Daten

    2360 x 20 x 0,9 mm Schnittgeschwindigkeit 22 / 33 / 45 / 65 m/min Schwenkbereich 0 – 45° Schnittleistung 0°: 180 45°: 130 Schnittleistung 0°: 180 45°: 125 Schnittleistung 0°: 300x180 45°: 110x180 Gewicht 170 kg 4.3 Lieferumfang HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 9: Sicherheit

    Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken! Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten: HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 10: Restrisiken

    Verletzungsgefahr durch Bruch bzw. Herausschleudern des Sägebandes bzw. Teile davon, v.a. bei Überlastung als auch bei falscher Laufrichtung des Sägebandes. • Gehörschäden, sofern keine Vorkehrungen seitens des Benutzers für Gehörschutz getroffen wurden. • Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 11: Montage

    Das kann mit den üblichen Lösungsmitteln geschehen. Dabei keine Nitrolösungsmittel oder ähnliche Mittel und in keinem Fall Wasser verwenden. 6.2 Transportsicherung A C H T U N G Vor der ersten Inbetriebnahme ist die Transportsicherung (1) zu entfernen! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 12: Zusammenbau

    Distanzscheibe (2) und Rad aufstecken. Rad mit Splint (3) sichern. Abdeckkappe aufstecken. 6.3.4 Antriebsriemen Vor der ersten Inbetriebnahme muss die Spannung des Antriebriemens geprüft werden. Motorbefestigungsschrauben (1) lockern. Riemenspannung mit Spannschrauben (2) lockern oder spannen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 13: Elektrischer Anschluss

    10. Ein beschädigtes Kabel ist umgehend zu erneuern! H I N W E I S Der Betrieb ist nur mit Fehlerstromschutzeinrichtung (RCD mit maximalem Fehlerstrom von 30mA) zulässig. Steckeranschluss 400V: 5-adrig: 4-adrig: ohne N-Leiter N-Leiter HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 14: Betrieb

    Lange, überstehende Werkstücke müssen mit einem Stützbock gestützt werden  Lassen Sie den Motor immer auf volle Drehzahl laufen, bevor Sie zu Schneiden beginnen  Die Maschine nie mit angedrücktem Sägeband starten!  Kühlmittelwanne mit Kühlmittel-Wasser-Emulsion (z.B. KSM5L) befüllen! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 15: Bedienung

    Werkstück korrekt einlegen (siehe Abbildung rechts) • Überstehende Werkstücke müssen gestützt werden!  Beweglichen Backen durch Drehen am Handrad zum Werkstück bewegen und Werkstück einspannen  Verwenden Sie den verstellbaren Werkstückanschlag, um Werkstücke gleicher Länge zu schneiden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 16: Schnittwinkel

    Absenkregler (1) langsam öffnen und Säge mit angemessener Geschwindigkeit schneiden lassen  Nach abgeschlossenem Schnitt schaltet sich die Maschine durch den Endschalter automatisch aus.  Der Schnittvorgang kann auch durch Drücken von SB2 beendet werden HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 17: Wartung

    Kühlmittel wechseln, Kühlmittelbehälter vollständig reinigen  Alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spänen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren. Nach 100 Betriebsstunden  Getriebeöl (ISO 220) wechseln HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 18: Sägebandwechsel

    Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
  • Seite 19: Fehlerbehebung

    H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß verrichten, oder besitzen vorgeschriebene Ausbildung dafür nicht, ziehen immer eine Fachwerkstätte zum Beheben des Problems hinzu. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at BS 712TOP...
