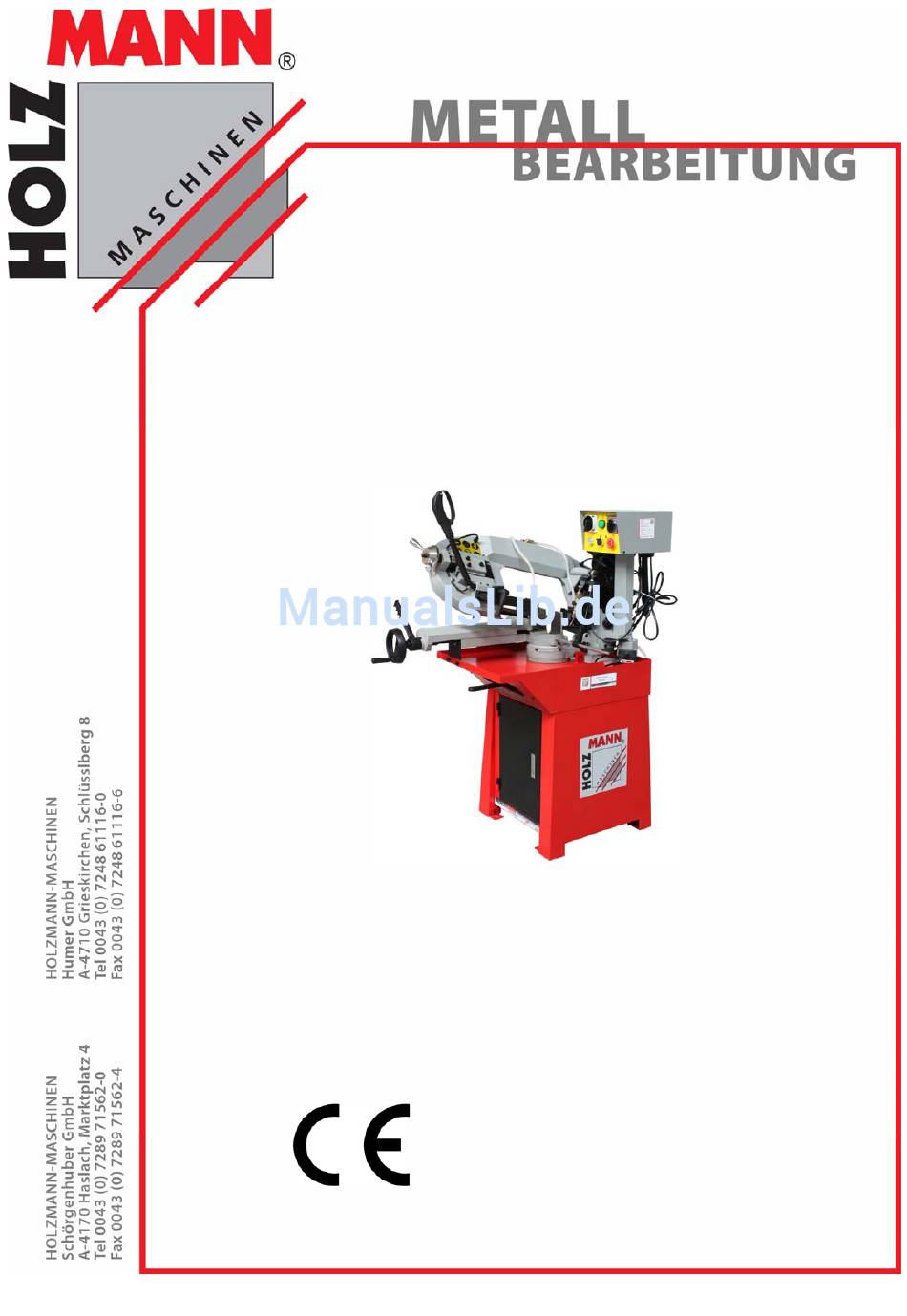

- Seite 1 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen vorbehalten! Ausgabe: 2008/09 – Revision 00 - DEUTSCH...
- Seite 2 Fax 0043 7289 71562 - 4 HOLZMANN MASCHINEN Humer GmbH A-4710 Grieskirchen, Schlüsslberg 8 Tel 0043 7248 61116 - 0 Fax 0043 7248 61116 - 6 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 3: Inhaltsverzeichnis
4.4 Ausschalten / Nach dem Betrieb ............... 21 4.5 Richtige Wahl des Sägebands ................22 4.5.1 Materialdefinitionen..................22 4.5.2 Sägeband-Zahnung..................22 4.5.3 Sägeband-Typen ..................23 Schränkung....................24 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... - Seite 4 7 ELEKTRO SCHALTPLAN 8 ERSATZTEILE 8.1 Bandsäge BS 210G .................... 34 8.1.1 Teileliste....................38 8.2 Metallbandsäge BS 260G ................... 41 8.2.1 Teileliste....................45 8.3 Ersatzteilbestellung................... 47 9 KONFORMITÄTSERKLÄRUNG HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 5: Technik
Spannrad für die Sägebandspannung Sägebügel Verstellbare Bandführung Spannhebel des Schnellspannschraubstockes Handrad zum Verstellen des Schnellspannschraubstockes Spannhebel der Winkelverstellung Massives Untergestell mir Kühlmittelwanne und Zubehörschrank Bedienfeld Siehe 1.1.1 Bedienfeld HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 6: Bedienfeld
SCHNELL (Schalterstellung 2) Start-Taste: Bandsäge im Automatikbetrieb einschalten Wahlschalter Betriebsart: Manuelle oder automatische Betätigung des Sägebügels AUTOMATIKBETRIEB (Schalterstellung links) MANUELLBETRIEB (Schalterstellung rechts) NOT-AUS Taster: Bandsäge im Notfall ausschalten HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 6 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 7: Technische Daten
690 x 590 x 240 mm Versandgewicht (ges. 2 Kisten) 202 kg Schnittleistungen 0° 30° 45° 60° 250 x 170 140 x 140 110 x 110 60 x 60 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 7 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 8: Metallbandsäge Bs 260G
1320 x 760 x 950 mm Versandgewicht (ges. 2 Kisten) 274 kg Schnittleistungen 0° 30° 45° 60° 260 x 140 200 x 140 160 x 140 120 x 100 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 9: Sicherheit
Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen! Die Metallbandsägen BS 210G und BS 260G sind ausschließlich zum Sägen von kaltem Metall, Guss- und Kunststoffen be- stimmt. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen über-... - Seite 10 Reparaturen an der Metallbandsäge nur durch den Fachmann durchführen lassen! Zubehör: Verwenden Sie nur von HOLZMANN empfohlenes Zubehör! Wenden Sie sich bei Fragen und Problemen an unsere Kundenbetreuung. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 11: Sicherheitshinweise An Der Maschine
NOT-AUS Taster drücken Metallbandsäge stoppt Erst nach Behebung des Fehlers und wenn keine Gefahr mehr besteht: NOT-AUS Taster durch Rechtsdrehung lösen Metallbandsäge kann wieder gestartet werden HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 11 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 12: Inbetriebnahme
Melden Sie Beschädigungen oder fehlende Teile umgehend Ihrem Händler oder der Spedition. 3.1.1 Lieferumfang Die Metallbandsäge wird in einer Kiste (BS 260G) bzw. in zwei Kisten (BS 210G) verpackt geliefert. Bei der Montage der Maschine ist das Untergestell zu montieren und mit der Metallband- säge zu verschrauben... -
Seite 13: Metallbandsäge Auf Untergestell Montieren
Bei BS 260G: Metallbandsäge vorne und hinten je zweimal von außen mit dem Untergestell verschrauben Werkstückanschlag (D) am Schraubstock oberhalb der Winkelskala aufstecken und mit Sicherungsschraube (E) fixieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 13 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 14: Elektrischer Anschluss
Der Anschluss muss ausreichend abgesichert sein! Eine direkte Verkabelung muss durch einen qualifizierten Elektrotechniker durchgeführt und gegen äußere Einflüsse (Schmutz, Wasser, ..) sowie unbefugten Eingriff geschützt werden HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 14 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 15: Bedienung
Endschalter (A) der Sägebandspannung ist ab Werk für die richtige Bandspannung eingestellt: Sägebandspannung am Handrad (A) so einstellen, dass der Endschalter betätigt ist Die Maschine kann nur bei betätigtem Endschalter eingeschaltet werden! HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 16: Einspannen Des Werkstücks
Skala (B) einstellen Hebel der Winkelfixierung (A) nach rechts stellen Sägebügel ist in der eingestellten Winkelstellung fixiert Geringere Schnittleistung bei Winkelschnitt beachten! Siehe 1.2 Technische Daten HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 16 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 17: Einstellen Der Sägebandführung
H I N W E I S Ein zu großer Abstand zwischen Werkstück und Sägebandführung führt zu einem ungenauen Schnittergebnis und in weiterer Folge zum schnelleren Verschleiß des Sägebands! HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 18: Einstellen Der Schnittgeschwindigkeit
Auswahltabelle für Schnittgeschwindigkeit (Richtwerte): Material Schalter Material Schalter Werkzeugstahl Niedrig legierte Kohlenstoff-Stähle Chrom-Nickel Stahl Edelstahl Weichmessing Mittel bis hoch legier- Aluminium te Kohlenstoff-Stähle Kunststoff LANGSAM SCHNELL Hartmessing Bronze HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 19: Manuellbetrieb
Ist das Werkstück vollständig geschnitten, wird die Bandsäge durch den unteren Endschalter automatisch gestoppt! Sägebügel am Handgriff nach oben schwenken Absperrhahn am Hydraulikzylinder im Uhrzeigersinn vollständig schließen Schraubstock lockern und Werkstück entnehmen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 20: Automatikbetrieb
Werkstück und daraus resultierende Verletzungen möglich! Daher wird folgende Faustregel angewendet: Je feiner die Zahnteilung des Sägebands und je dünner oder kleiner das Werkstück, desto kleiner ist die Schwenkgeschwindigkeit einzustel- len! HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 21: Ausschalten / Nach Dem Betrieb
Siehe 5.1 Tägliche Wartung Sägearm in unterste Position schwenken Absperrhahn und Durchflussregler am Hydraulikzylinder vollständig öffnen Sägeband durch Drehen an der Bandspanneinrichtung lockern Verhindert unnötige Dehnung des Sägebands! HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 21 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 22: Richtige Wahl Des Sägebands
Für dünne Werkstücke (Profile, Rohre, ..) wird ein Band mit feiner Ver- zahnung verwendet Für Werkstücke mit großem Querschnitt wird ein Band mit grober Ver- zahnung verwendet HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 22 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 23: Sägeband-Typen
Schnitt im Werkstück feiner und gerader Kaum Vibrationen, daher längere Lebensdauer Dieser Sägebandtyp kann grundsätzlich überall eingesetzt werden Variabler Zahnabstand – Spanwinkel 9-10°: Schneiden von Materialien im Grenzbereich der Maschine HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 23 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 24: Schränkung
Die Schränkung ist sehr gering und die Verzahnung sehr fein. Verwendung: Für Materialstärken bis 1 mm Wandstärke. Einzelzahn-Wechselschränkung: Merkmal: Die Zähne werden jeweils nach links und rechts gebogen. Verwendung: Nichteisenmetall, Kunststoffe. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 24 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 25: Wartung
Abdeckungen, insbesondere Sägebandabdeckung auf Beschädigung und festen Sitz prüfen Endschalter für Sägebandabschaltung prüfen und ggf. einstellen Siehe 0 Endschalter für Sägebandabschaltung einstellen NOT-AUS Taster auf Funktion prüfen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 25 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 26: Sägeband Wechseln
Führungsrollen so einstellen, dass das Sägeband leicht berührt wird und fixieren Schrauben der oberen Führungsrolle (B) lockern Führungsrolle so einstellen, dass ein Bandspiel von ca. 0,3 mm erreicht wird und fixieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 26 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 27: Bandlauf Einstellen
Anschlag (B) so verschieben, dass der Endschalter betätigt wird und in der Position fixieren Probelauf durchführen Das Sägeband muss in der untersten Position des Sägebügels stoppen! HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 27 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 28: Wöchentliche Wartung
Führungsrollen auf Leichtgängigkeit und Verschleiß kontrollieren Antriebe Sämtliche Schrauben an Antriebsmotoren und beweglichen Teilen auf festen Sitz prüfen Lager der Antriebswellen ölen Schraubstock Antriebsspindel des Schraubstocks schmieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 28 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 29: Halbjährliche Wartung
Getriebeöl, ist für eine umweltgerechte Entsorgung gemäß dem geltenden Abfallwirtschaftsgesetz zu sorgen Hier auch die Entsorgungshinweise der Hersteller beachten Recyclebare Materialien können in getrenntem und gereinigtem Zu- stand der Wiederverwertung zugeführt werden HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 29 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 30: Fehlerbehebung
Schläuche und Kühlmitteldüsen auf Durchlass prüfen. Sägeband ist gebrochen Sägeband schlecht geschweißt Schweißoberfläche muss glatt sein und darf keine Blasen oder Einschlüsse haben HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 30 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... - Seite 31 Auswahltabelle einspannen Flüssigkeitsstand kontrollieren Schmier- oder Kühlmittel zu we- Schläuche und Kühlmitteldüsen nig oder falsch auf Durchlass prüfen Schnitt unregelmäßig Führungsrollen mit Spänen ver- Führungsrollen mit Druckluft HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 31 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
- Seite 32 Schmier- oder Kühlmittel zu we- Schläuche und Kühlmitteldüsen nig oder falsch auf Durchlass prüfen. Geräuschentwicklung an den Führungsrollen abgenützt Führungsrollen auf Lagerspiel Führungsrollen kontrollieren und ggf. erneue- HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 32 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 33: Elektro Schaltplan
Sicherung Transformator (2A) HL1: Signallampe Hauptschalter HL2: Signallampe Automatikbetrieb SB1: NOT-AUS Schalter SB2: Start-Taste SB3: Einschalter am Handgriff SQ1-2: Endschalter (BS 210G) SQ1-3: Endschalter (BS 260G) Bild 1 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 33 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... -
Seite 34: Ersatzteile
ERSATZTEILE 8 ERSATZTEILE 8.1 Bandsäge BS 210G Bild 1 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 34 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... - Seite 35 ERSATZTEILE Bild 2 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 35 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
- Seite 36 ERSATZTEILE Bild 3 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 36 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
- Seite 37 ERSATZTEILE Bild 4 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 37 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 38: Teileliste
Beilagscheibe 8mm Innensechskantschraube M8x20 Innensechskantschraube M8x20 Stützwinkel Bedienpult Sechskantmutter M8 Stütze Bedienpult Sechskantschraube M8x20 Bedienpult Montagewinkel Zylinderkopfschraube M6x12 Anschlagwinkel Schraubstock (fixer Teil) Sterngriffschraube Gleitblech Führungsstange Anschlagwinkel HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 38 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... - Seite 39 Konsole für Schutzblech Handgriff Gerade Welle Sechskantmutter M16 Exzenterwelle Hebel Innensechskantschraube M8x25 Sicherungsschraube M8x16 Blattschutz rechts Sechskantmutter dünn M16 Konsole für fixe Bandführung Schieber Spannrad Innensechskantschraube M6x8 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 39 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
- Seite 40 ERSATZTEILE Benennung Benennung Sägebandbürste Obere Lagerung für Hydraulikzylinder Bürstenhalterarm Sechskantmutter M10 Bürstenträger Endschalter Sechskantmutter dünn M6 Beilagscheibe 6mm Innensechskantschraube M0x16 Schalterzapfen für Endschalter HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 40 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 41: Metallbandsäge Bs 260G
ERSATZTEILE 8.2 Metallbandsäge BS 260G Bild 1 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 41 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... - Seite 42 ERSATZTEILE Bild 2 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 42 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
- Seite 43 ERSATZTEILE Bild 3 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 43 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
- Seite 44 ERSATZTEILE Bild 4 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 44 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 45: Teileliste
Führungsstange Anschlagwinkel Passfeder Klemmplatte fix Druckfeder Klemmplatte fix Schraubstock (beweglicher Teil) Klemmplatte beweglich Flachmutter M8 Klemmring Feststellschraube M8x25 Lagerdeckel Distanzbuchse Federring 8 mm Schnellverriegelungshebel Senkschraube M8x16 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 45 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... - Seite 46 Lager 608-2Z Hebel Konsole für Schutzblech Flache Sechskantmutter M20x2 Gerade Welle Lager Exzenterwelle Justierkeil Innensechskantschraube M8x25 Sicherungsschraube M8x25 Adapterplatte 111+ Schieber Spannrad Konsole für fixe Bandführung HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 46 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
-
Seite 47: Ersatzteilbestellung
Sechskantmutter M6 Zylinderkopfschraube M4x10 Obere Lagerung für Hydraulikzylinder 8.3 Ersatzteilbestellung Mit Originalteilen von Holzmann verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhalten die Lebensdauer. H I N W E I S Der Einbau von anderen als Originalersatzteilen führt zum Verlust... -
Seite 48: Konformitätserklärung
EG-Richtlinie entspricht. Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden. Haslach, 23.10.2007 Ort / Datum Unterschrift HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 48 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de... - Seite 49 Fax 0043 7289 71562 - 4 HOLZMANN MASCHINEN Humer GmbH A-4710 Grieskirchen, Schlüsslberg 8 Tel 0043 7248 61116 - 0 Fax 0043 7248 61116 - 6 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 49 Bedienungsanleitung Metallbandsäge BS 210G / BS 260G BA-M_BS210G+260G_2008-09_Rev00_de...
